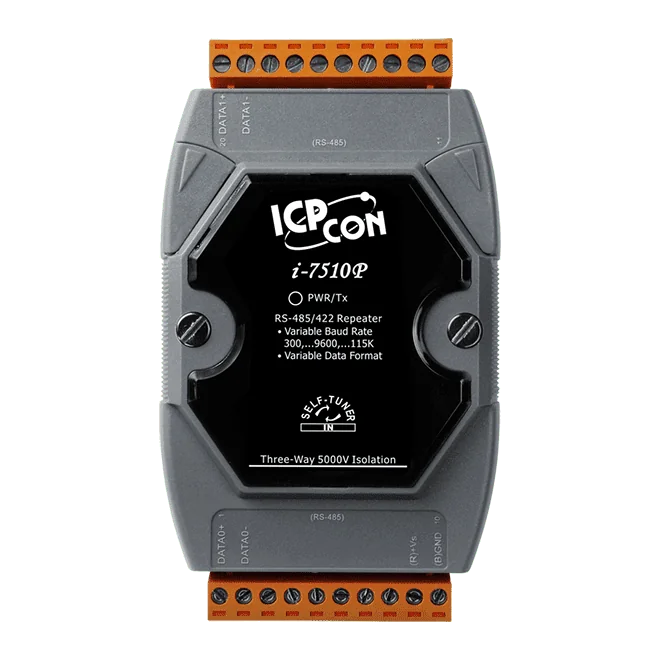

I-7510P-G Ripetitore RS-485 isolato a tre vie 5 kV, copertura grigia

Il I-7510 CR è un ripetitore RS-485 isolato che fornisce un isolamento ottico bidirezionale tra un dispositivo RS-485 e il resto del sistema. È adatto a ingegneri che devono proteggere un nodo sensibile da differenze di terra e disturbi, mantenendo al tempo stesso il bus collegato.Oltre all'isolamento, il modulo può estendere la portata di una rete RS-485 esistente e ampliare un sistema oltre il limite di 256 nodi imposto dallo standard. Può inoltre convertire un segnale RS-485 a 2 fili, e viceversa.La commutazione di direzione è gestita automaticamente e il modulo supporta velocità da 300 a 115200 bps. Il I-7510 CR è un'unità montata su guida DIN con alloggiamento in plastica, alimentata da +10 VDC a +30 VDC.ApplicazioniIsolamento di un singolo dispositivo RS-485 dal resto della reteEstensione della distanza di trasmissione di una rete RS-485 esistenteAmpliamento di un sistema RS-485 oltre il limite di 256 nodi dello standardConversione di un segnale RS-485 a 2 fili e viceversa

L'I-7510A CR è un ripetitore e convertitore isolato per reti seriali RS-422 e RS-485, con copertura blu e conforme RoHS. Inserisce un isolamento ottico a 2 vie da 3 kV tra un dispositivo RS-422/RS-485 e il resto del sistema, proteggendo il dispositivo da anelli di massa e disturbi presenti sulla rete.Oltre all'isolamento, il modulo può rigenerare il segnale seriale per estendere la portata di una rete esistente. Può inoltre superare il limite di 256 nodi dello standard su un segmento RS-485 e converte in entrambe le direzioni tra segnali RS-422 a quattro fili e RS-485 a due fili. Il controllo di direzione RS-485 è gestito automaticamente, quindi non serve un segnale di direzione separato.Scegliete l'I-7510A CR quando serve un ripetitore isolato compatto, montabile su guida DIN, con alloggiamento in plastica e un intervallo di alimentazione da +10 VDC a +30 VDC. Le velocità seriali vanno da 300 bps a 115200 bps e la protezione ESD sulla linea dati RS-485 aiuta il modulo a resistere al cablaggio di campo gravoso.ApplicazioniIsolamento di un singolo dispositivo RS-422/RS-485 dal resto della rete serialeEstensione della distanza di trasmissione di una rete RS-485 esistenteAmpliamento di un sistema RS-485 oltre il limite di 256 nodi dello standardConversione tra segnali RS-422 a quattro fili e RS-485 a due fili

L'I-7510AR CR è un ripetitore e convertitore ad alta velocità per reti seriali RS-422/485. Isola la porta RS-422/485 dal circuito di alimentazione e dall'altro lato dell'interfaccia, proteggendo i dispositivi collegati e contribuendo alla stabilità della rete.Ogni unità aggiunge ulteriori 1,2 km (4.000 piedi) di distanza di trasmissione a velocità fino a 115.200 bps. Supera inoltre il limite di 256 nodi dei sistemi RS-485, consentendo di realizzare reti più estese. La soppressione del rumore e il miglioramento della forma d'onda del segnale sulla porta RS-422/485 garantiscono un trasferimento dati affidabile. L'unità converte tra segnali RS-422 a quattro fili e RS-485 a due fili, offrendo flessibilità nella riconfigurazione di una rete.Il suffisso CR identifica la versione con copertura blu, come indicato nelle informazioni per l'ordinazione. L'unità si monta su guida DIN e funziona con alimentazione da +10 VDC a +30 VDC in un intervallo di temperatura da -25 ~ +75 °C.ApplicazioniEstensione delle distanze delle reti seriali RS-422/485Espansione delle reti RS-485 oltre 256 nodiConversione tra reti RS-422 a quattro fili e RS-485 a due filiIsolamento dei dispositivi seriali tra loro e dall'alimentazione in ambienti industriali rumorosi

tM-7510U è un ripetitore RS-485 compatto che rigenera i segnali esistenti, permettendo di coprire distanze maggiori o di supportare un numero più elevato di nodi sul bus. Estende la distanza di comunicazione di 1200 m (4000 ft) e consente di aumentare il numero massimo di nodi del bus.Il modulo offre un isolamento bidirezionale di 2500 VDC, così i segmenti critici di un sistema possono essere separati e protetti dal resto della rete RS-485. Sulla linea dati RS-485 è presente una protezione ESD, e un LED di alimentazione e comunicazione facilita la diagnostica.La velocità di trasmissione può essere impostata tramite selettore rotativo in modalità Self-Tuner, che gestisce più baud rate e formati dati, oppure in modalità a baud rate fisso, pensata per linee lunghe o con perdite e per ambienti elettricamente rumorosi. Il tM-7510U CR è fornito in un contenitore in plastica dimensionato per il montaggio su guida DIN.ApplicazioniEstensione di reti RS-485 su lunghe tratte di cavoAumento del numero di nodi su un bus RS-485Isolamento dei segmenti critici dal resto di una rete RS-485Comunicazione RS-485 in ambienti elettricamente rumorosi
