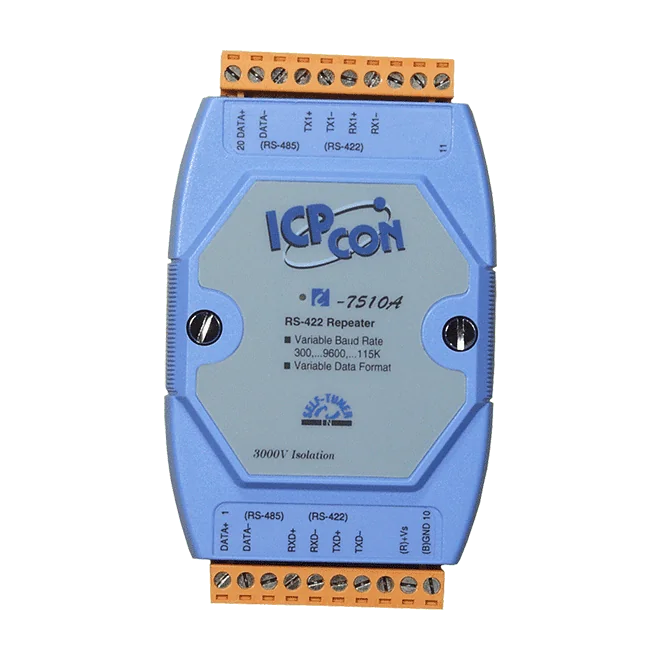

I-7510A Ripetitore/Convertitore Isolato RS-422/RS-485 a 2 vie, Isolamento 3 kV

Il I-7510 CR è un ripetitore RS-485 isolato che fornisce un isolamento ottico bidirezionale tra un dispositivo RS-485 e il resto del sistema. È adatto a ingegneri che devono proteggere un nodo sensibile da differenze di terra e disturbi, mantenendo al tempo stesso il bus collegato.Oltre all'isolamento, il modulo può estendere la portata di una rete RS-485 esistente e ampliare un sistema oltre il limite di 256 nodi imposto dallo standard. Può inoltre convertire un segnale RS-485 a 2 fili, e viceversa.La commutazione di direzione è gestita automaticamente e il modulo supporta velocità da 300 a 115200 bps. Il I-7510 CR è un'unità montata su guida DIN con alloggiamento in plastica, alimentata da +10 VDC a +30 VDC.ApplicazioniIsolamento di un singolo dispositivo RS-485 dal resto della reteEstensione della distanza di trasmissione di una rete RS-485 esistenteAmpliamento di un sistema RS-485 oltre il limite di 256 nodi dello standardConversione di un segnale RS-485 a 2 fili e viceversa

L'I-7510AR CR è un ripetitore e convertitore ad alta velocità per reti seriali RS-422/485. Isola la porta RS-422/485 dal circuito di alimentazione e dall'altro lato dell'interfaccia, proteggendo i dispositivi collegati e contribuendo alla stabilità della rete.Ogni unità aggiunge ulteriori 1,2 km (4.000 piedi) di distanza di trasmissione a velocità fino a 115.200 bps. Supera inoltre il limite di 256 nodi dei sistemi RS-485, consentendo di realizzare reti più estese. La soppressione del rumore e il miglioramento della forma d'onda del segnale sulla porta RS-422/485 garantiscono un trasferimento dati affidabile. L'unità converte tra segnali RS-422 a quattro fili e RS-485 a due fili, offrendo flessibilità nella riconfigurazione di una rete.Il suffisso CR identifica la versione con copertura blu, come indicato nelle informazioni per l'ordinazione. L'unità si monta su guida DIN e funziona con alimentazione da +10 VDC a +30 VDC in un intervallo di temperatura da -25 ~ +75 °C.ApplicazioniEstensione delle distanze delle reti seriali RS-422/485Espansione delle reti RS-485 oltre 256 nodiConversione tra reti RS-422 a quattro fili e RS-485 a due filiIsolamento dei dispositivi seriali tra loro e dall'alimentazione in ambienti industriali rumorosi

Il I-7510P-G CR è un ripetitore RS-485 che isola un dispositivo RS-485 dal resto della rete. L'isolamento è applicato sia sui circuiti di interfaccia di ingresso sia su quelli di uscita, garantendo una protezione a tre vie da 5000 VDC tra le porte e il lato di alimentazione.Può essere utilizzato per estendere la portata di un bus RS-485 esistente oppure per ampliare una rete oltre il limite di 256 nodi previsto dallo standard. Può inoltre convertire segnali RS-485 a 2 fili, in entrambe le direzioni, all'interno dello stesso sistema.Adatto a installazioni rumorose o sensibili alla messa a terra, dove è richiesta la separazione galvanicaIl controllo automatico della direzione RS-485 elimina la necessità di una configurazione manuale dei tempiApplicazioniEstensione della distanza di trasmissione di una rete RS-485 esistenteEspansione di un sistema RS-485 oltre il limite di 256 nodiIsolamento di un dispositivo RS-485 dal resto del sistemaConversione di segnali RS-485 a 2 fili

tM-7510U è un ripetitore RS-485 compatto che rigenera i segnali esistenti, permettendo di coprire distanze maggiori o di supportare un numero più elevato di nodi sul bus. Estende la distanza di comunicazione di 1200 m (4000 ft) e consente di aumentare il numero massimo di nodi del bus.Il modulo offre un isolamento bidirezionale di 2500 VDC, così i segmenti critici di un sistema possono essere separati e protetti dal resto della rete RS-485. Sulla linea dati RS-485 è presente una protezione ESD, e un LED di alimentazione e comunicazione facilita la diagnostica.La velocità di trasmissione può essere impostata tramite selettore rotativo in modalità Self-Tuner, che gestisce più baud rate e formati dati, oppure in modalità a baud rate fisso, pensata per linee lunghe o con perdite e per ambienti elettricamente rumorosi. Il tM-7510U CR è fornito in un contenitore in plastica dimensionato per il montaggio su guida DIN.ApplicazioniEstensione di reti RS-485 su lunghe tratte di cavoAumento del numero di nodi su un bus RS-485Isolamento dei segmenti critici dal resto di una rete RS-485Comunicazione RS-485 in ambienti elettricamente rumorosi
