I-7041 Modulo di ingresso digitale isolato, 14 canali Sink/Source con DCON RS-485

Il I-7041D CR è un modulo di ingresso digitale isolato a 14 canali della serie I-7000 RS-485, pensato per ingegneri che necessitano di un rilevamento affidabile di stati on/off con stato visibile direttamente sul modulo. Ogni canale è isolato tramite fotoaccoppiatore e può essere cablato per funzionare in ingresso di tipo sink o source, così la stessa unità si adatta a diversi schemi di cablatura dei dispositivi di campo.Ogni canale può inoltre essere utilizzato come contatore a 16 bit con conteggio massimo di 65535, rendendo il modulo utile per il conteggio di impulsi ed eventi. Gli indicatori LED mostrano in tempo reale lo stato di ciascun ingresso digitale e l'isolamento intra-modulo di 3750 VDC favorisce un'integrazione più sicura nei quadri di controllo.Questa variante con copertura blu utilizza il livello di ingresso standard 4~30 VDC e assorbe 1,0 W. Comunica tramite una singola porta RS-485 con protocollo DCON a 1200~115200 bps e si monta su guida DIN con un intervallo di funzionamento da -25 a +75 °C.ApplicazioniControlli on/off di ogni tipoAutomazione industrialeMacchinari industrialiBuilding automationSistemi per l'industria alimentare e delle bevandeFabbricazione di semiconduttoriSistemi di controllo

L'I-7041P-G CR è un modulo di ingresso digitale isolato a 14 canali della serie I/O remoti RS-485 I-7000. Ogni canale è isolato tramite fotoaccoppiatore e può essere cablato come ingresso di tipo sink o di tipo source, così un solo modulo si adatta a un'ampia gamma di dispositivi di campo. Questa versione P con copertura grigia è destinata a segnali a contatto bagnato da 19~30 VDC e non dispone di LED indicatori di canale.Ogni canale può essere utilizzato anche come contatore a 16 bit, con un conteggio massimo di 65535, che rende il modulo utile per il conteggio di impulsi ed eventi senza hardware aggiuntivo. Il doppio watchdog integrato aiuta a mantenere sotto controllo il modulo e la sua comunicazione in installazioni non presidiate.Il modulo comunica su una singola porta RS-485 utilizzando il protocollo DCON da 1200 a 115200 bps, con formato dati N, 8, 1. È classificato per un intervallo operativo di -25 ~ +75 °C e si monta su guida DIN.ApplicazioniControllo on/offAutomazione industrialeMacchinari industrialiBuilding automationSistemi per l'industria alimentare e delle bevandeFabbricazione di semiconduttoriSistemi di controllo

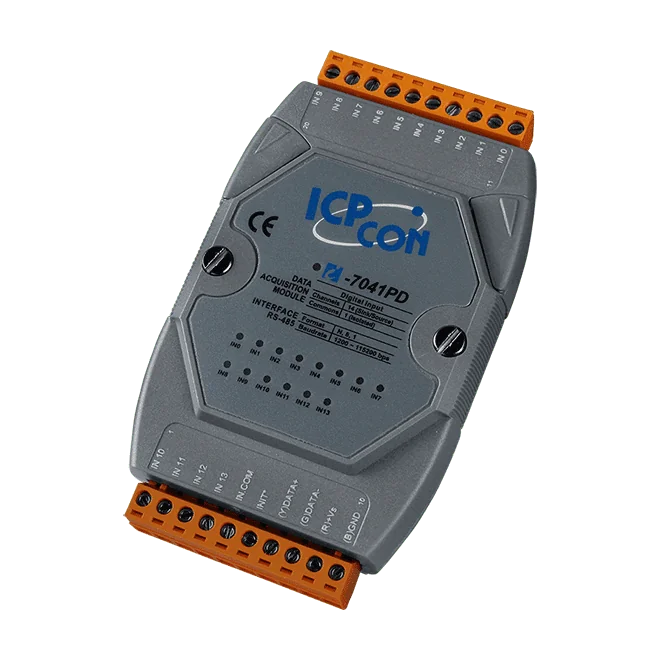

L'I-7041PD-G CR è un modulo di ingresso digitale isolato a 14 canali per reti di I/O remoti RS-485. Ogni ingresso è isolato tramite fotoaccoppiatore e il cablaggio consente di scegliere il funzionamento sink o source, così lo stesso modulo si adatta a un'ampia gamma di sensori e interruttori di campo. Questo codice d'ordine è la variante P con range di ingresso a umido di 19~30 VDC e livello ON massimo di +11 VDC.Ogni canale può inoltre funzionare come contatore a 16 bit con conteggio massimo di 65535, limite di frequenza di 100 Hz e larghezza minima di impulso di 5 ms. Gli indicatori LED integrati mostrano lo stato di ciascun ingresso digitale insieme ad alimentazione e comunicazione, semplificando la messa in servizio e la ricerca guasti in quadro.Adatto al controllo on/off in automazione, macchinari e sistemi edificiComunicazione DCON configurabile su RS-485, 1200 ~ 115200 bps, N, 8, 1Watchdog programmabile integrato per modulo e comunicazioneApplicazioniControllo on/offAutomazione industrialeMacchinari industrialiAutomazione degli edificiSistemi per l'industria alimentare e delle bevandeFabbricazione di semiconduttoriSistemi di controllo

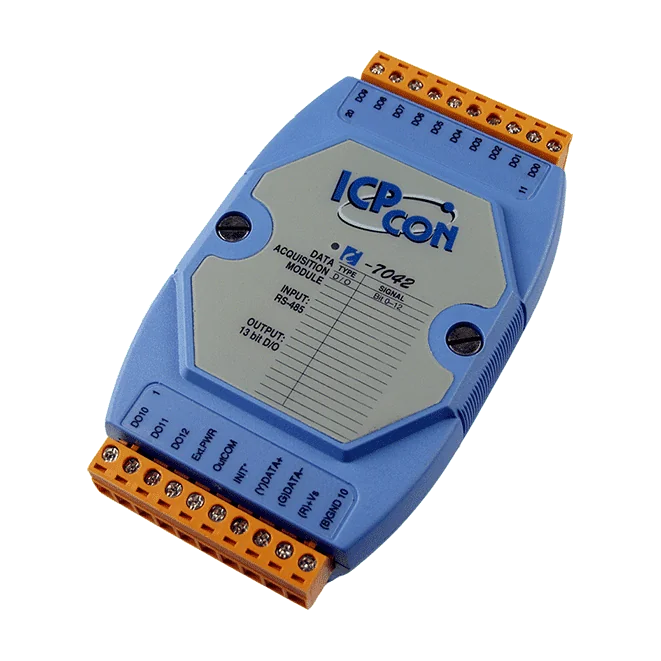

L'I-7042 CR è un modulo di uscite digitali a 13 canali per reti RS-485 che utilizzano il protocollo DCON. Ogni canale impiega un isolamento ottico tramite fotoaccoppiatore e un'uscita open collector di tipo sink, con tensione nominale da +3,5 a +50 VDC e corrente di 100 mA per canale, con isolamento intra-modulo di 3750 Vrms.I valori di accensione e di sicurezza delle uscite sono programmabili, in modo che le uscite possano essere portate a uno stato definito all'avvio o in caso di perdita della comunicazione. Un doppio watchdog integrato supporta il ripristino in installazioni non presidiate. Questo codice con copertura blu è indicato per gli ingegneri che necessitano di uscite di commutazione in continua isolate, su un modulo montabile su guida DIN, con un ampio intervallo di temperatura operativa da -25 a +75 °C.Rispetto alla serie I-7043 non isolata, la I-7042 offre l'isolamento dei canali. La variante I-7042D aggiunge 13 indicatori LED per il monitoraggio dello stato dei canali, che questo codice non include.ApplicazioniAutomazione degli edificiAutomazione di fabbricaAutomazione di macchineManutenzione remotaDiagnostica remotaApparecchiature di collaudo
