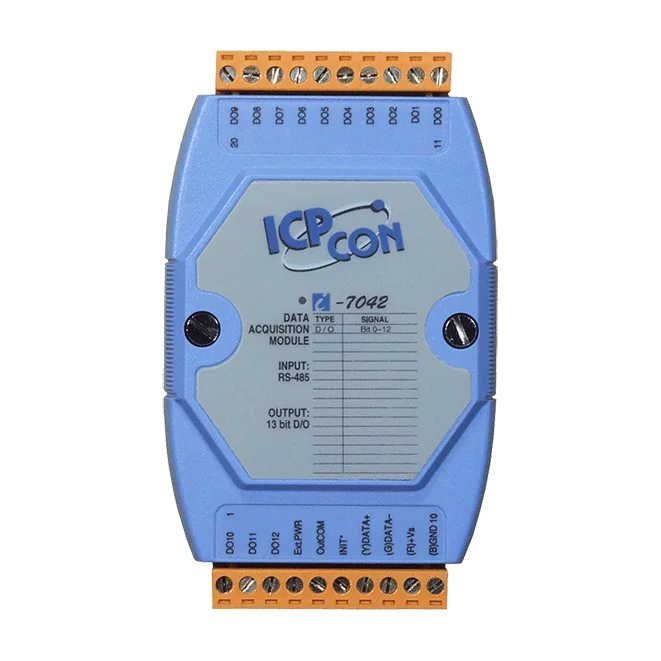

I-7042 Modulo DO a 13 canali isolati tipo sink, DCON RS-485, copertura blu

I-7042D CR è un modulo I/O remoto per guida DIN che fornisce 13 uscite digitali. Ogni canale open collector è isolato otticamente con fotoaccoppiatori e funziona in modalità sink, quindi è adatto a pilotare carichi di tipo NPN da un'alimentazione di 3,5~30 VDC, con fino a 100 mA per canale.Ogni uscita dispone di un LED sul pannello frontale, che consente una rapida verifica visiva dello stato dei canali in campo. Il valore all'accensione e il valore di sicurezza sono programmabili, così le uscite possono avviarsi in uno stato definito e ripiegare su uno stato di sicurezza scelto. Un doppio watchdog integrato supporta il ripristino in caso di guasto, e il modulo offre un isolamento interno al modulo di 3750 Vrms.La comunicazione avviene tramite una porta RS-485 con protocollo DCON, con velocità di trasmissione da 1200 a 115200 bps e formati dati selezionabili. La variante con coperchio blu è fornita con un ingresso di alimentazione di 10~30 VDC ed è dichiarata per un funzionamento da -25 ~ +75 °C.ApplicazioniAutomazione degli edificiAutomazione di fabbricaAutomazione di macchineManutenzione remotaDiagnostica remotaApparecchiature di test

L'I-7043 CR è un modulo di uscite digitali a 16 canali per reti RS-485 che utilizzano il protocollo DCON. Ciascuna delle sue 16 uscite open collector è di tipo sink (NPN) e ha una portata di 100 mA per canale, con una tensione di carico da +10 ~ +30 VDC.A differenza dell'I-7042 isolato, i canali di questo modulo sono non isolati. Il valore all'accensione e il valore di sicurezza sono entrambi programmabili, così che le uscite possano assumere uno stato iniziale definito, e un doppio watchdog integrato monitora il modulo e la comunicazione.Questa variante con copertura blu dispone di un unico LED di alimentazione e comunicazione. L'I-7043D aggiunge 16 indicatori LED per il monitoraggio dello stato dei canali DO.ApplicazioniAutomazione degli edificiAutomazione di fabbricaAutomazione di macchineManutenzione remotaDiagnostica remotaApparecchiature di test

L'I-7043D CR è un modulo di uscite digitali a 16 canali per reti I/O remote RS-485. Ogni canale pilota un'uscita open collector di tipo NPN (sink), con portata nominale per un carico da 10 ~ 30 VDC a 100 mA per canale, e un LED di stato per ogni canale permette di verificare lo stato delle uscite direttamente nel quadro.Sono programmabili sia il valore di accensione sia il valore di sicurezza delle uscite, così da portarle in uno stato definito all'avvio del modulo o in caso di perdita della comunicazione. Il modulo include un doppio watchdog integrato per la supervisione del modulo e del collegamento di comunicazione. Poiché le uscite non sono isolate, l'unità è adatta alle applicazioni in cui i requisiti di isolamento sono garantiti da altri componenti del sistema.La comunicazione avviene tramite protocollo DCON su una singola porta RS-485, con velocità selezionabili da 1200 a 115200 bps e diversi formati dei dati. Il modulo si monta su guida DIN e opera da -25 ~ +75 °C, rendendolo una scelta pratica per quadri di automazione di edifici, stabilimenti industriali e macchine.ApplicazioniAutomazione degli edificiAutomazione di fabbricaAutomazione di macchineManutenzione remotaDiagnostica remotaApparecchiature di test

M-7043-G CR è un modulo di uscite digitali a 16 canali per reti di I/O remoti RS-485. Ogni canale è un'uscita open collector di tipo sink, con tensione di carico nominale da +10 ~ +30 VDC e 100 mA per canale, in grado di pilotare relè, indicatori e altri carichi senza isolamento galvanico tra i canali.Il modulo comunica tramite una singola porta RS-485 utilizzando Modbus RTU o DCON, selezionabili tramite il software di configurazione, con velocità di trasmissione da 1200 a 115200 bps. Il valore all'accensione e il valore di sicurezza delle uscite sono entrambi programmabili, e un doppio watchdog integrato consente il ripristino in caso di guasti di comunicazione o del modulo. La variante con custodia grigia (-G) è il modello da scegliere quando conta il colore dell'alloggiamento. A differenza del M-7043D, questa versione non dispone di indicatori LED per canale, ma di un unico LED di stato per alimentazione e comunicazione.Montato su guida DIN e con range di temperatura operativa da -25 ~ +75 °C, il modulo è adatto all'automazione di edifici, di stabilimenti industriali e di macchine, nonché a installazioni per manutenzione remota, diagnostica remota e apparecchiature di test.ApplicazioniAutomazione degli edificiAutomazione di fabbricaAutomazione di macchineManutenzione remotaDiagnostica remotaApparecchiature di test

Il M-7043D-G è un modulo di uscite digitali a 16 canali per reti I/O remote RS-485. Ogni canale utilizza un'uscita open collector di tipo sink, con portata nominale da +10 ~ +30 VDC e 100 mA per canale, in modo da poter commutare direttamente carichi da una comune alimentazione in corrente continua senza isolamento galvanico tra i canali.Un LED su ciascun canale indica lo stato dell'uscita, rendendo più rapide la messa in servizio e la ricerca guasti direttamente in quadro. Il modulo comunica tramite una singola porta RS-485 con protocollo Modbus RTU o DCON, selezionabile via software, e supporta velocità di trasmissione da 1200 a 115200 bps. Sono programmabili sia i valori di accensione sia i valori di sicurezza, e un doppio watchdog integrato aiuta le uscite a tornare a uno stato definito in caso di interruzione della comunicazione.Le specifiche hardware corrispondono a quelle dell'I-7043(D). La variante con copertura grigia è progettata per il montaggio su guida DIN con un intervallo di funzionamento da -25 ~ +75 °C.ApplicazioniAutomazione degli edificiAutomazione di fabbricaAutomazione di macchineManutenzione remotaDiagnostica remotaApparecchiature di test
