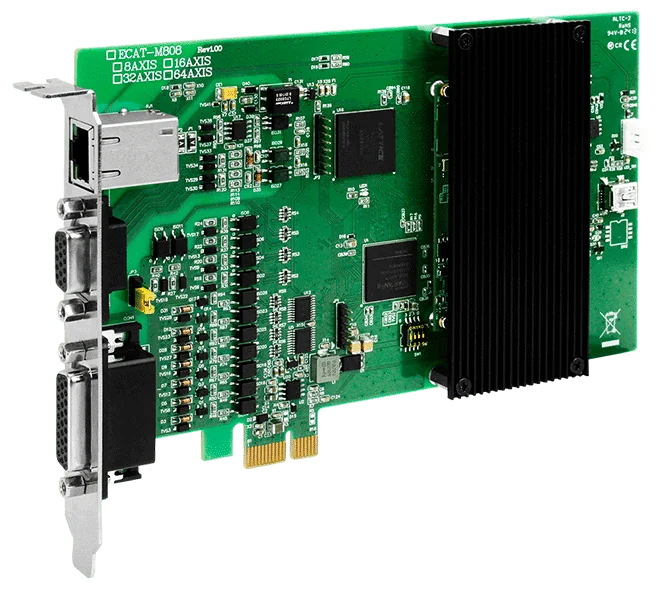

ECAT-M808-64AX/S Scheda MainDevice EtherCAT PCI Express, Controllo Movimento a 64 Assi
Scheda MainDevice EtherCAT PCI Express per controllo di movimento fino a 64 assi e I/O, con 13 DI, 13 DO e 2 interfacce encoder. Fornita con DN-26 e CA-2615M.
- Controllo di movimento fino a 64 assi con fino a 512 slave EtherCAT
- Tempo di ciclo EtherCAT fino a 0,5 ms
- Moto sincronizzato (E-GEAR, E-CAM), assi virtuali e interpolazione lineare multi-asse
- 13 ingressi digitali e 13 uscite digitali a bordo
- 2 interfacce encoder (Quadrant, CW/CCW, Pulse/Dir.) con risoluzione a 32 bit e uscita di trigger a confronto a 2 canali
- Seconda CPU con tecnologia di mantenimento della comunicazione EtherCAT
Questo articolo viene quotato per singolo ordine. Inviaci la quantità desiderata e ti risponderemo con prezzo e tempi di consegna.
Richiedi un preventivo
Info sui prodotti "ECAT-M808-64AX/S Scheda MainDevice EtherCAT PCI Express, Controllo Movimento a 64 Assi"

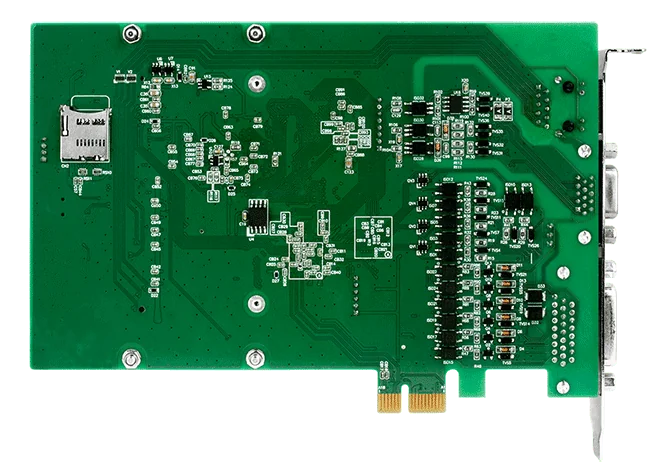

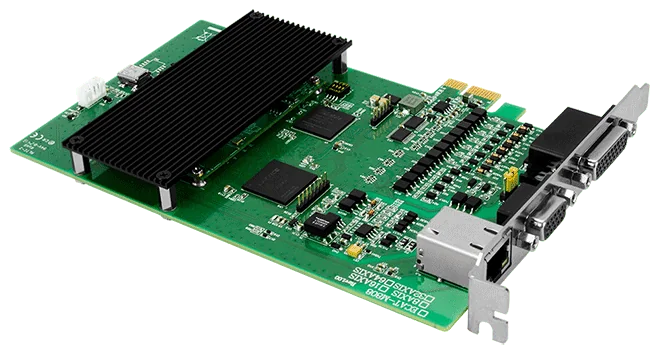

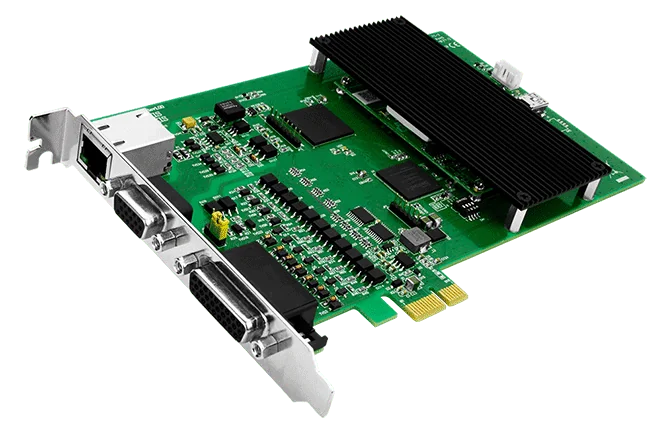

La ECAT-M808-64AX/S CR è una scheda MainDevice EtherCAT PCI Express per il controllo di movimento e I/O su PC. Controlla fino a 64 assi e fino a 512 slave, con un tempo di ciclo EtherCAT fino a 0,5 ms. La CPU integrata gestisce le funzioni di movimento e I/O, riducendo il carico di elaborazione sul PC host.
Le funzionalità di movimento includono il moto sincronizzato (E-GEAR ed E-CAM), gli assi virtuali e l'interpolazione lineare multi-asse. La scheda offre inoltre 13 ingressi digitali, 13 uscite digitali e 2 interfacce encoder con uscite di trigger a confronto, così il feedback degli encoder e l'I/O discreto possono essere gestiti sulla stessa scheda.

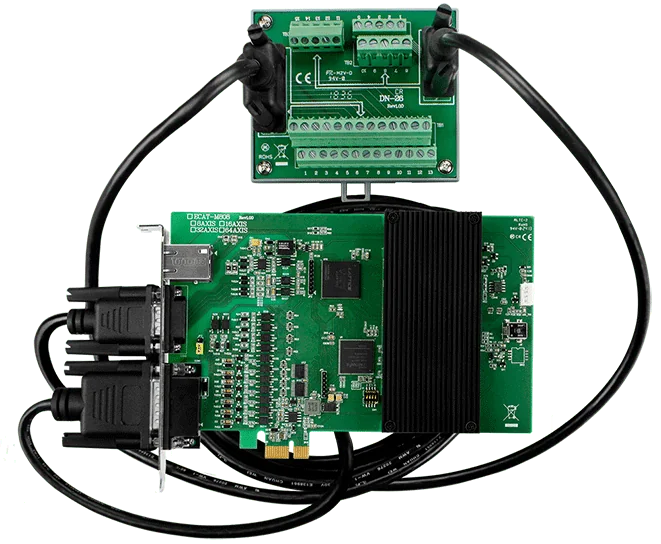

Una seconda CPU supporta la funzione di mantenimento della comunicazione EtherCAT, che mantiene attive la comunicazione EtherCAT e la ricetta di processo in caso di arresto anomalo del sistema operativo o di un'applicazione. Questo codice d'ordine include un DN-26 e un CA-2615M, e la scheda è fornita con certificazioni CE, UKCA, RoHS e WEEE.
Applicazioni
- Controllo di movimento
- Controllo I/O
- Sistema di acquisizione dati
| Ingressi digitali: | 13 |
|---|---|
| Interfaccia: | PCI Express x1 |
| Isolamento: | 3000 VDC / 3000 Vrms |
| Porte: | 1 x RJ-45 |
| Protocollo: | EtherCAT |
| Temperatura di esercizio: | 0 ~ +60 °C |
| Tipo di prodotto: | Scheda MainDevice EtherCAT |
| Uscite digitali: | 13 |
Specifiche tecniche
| Hardware | |
|---|---|
| Connettore | RJ45 x1 DB-26 (femmina) DB-15 (femmina) |
| Ingresso encoder | |
| N. di assi | 2 |
| Tipo | Quadrante, CW/CCW, Impulso/Dir. |
| Risoluzione | 32 bit |
| Velocità di risposta | 1 MHz |
| Uscita trigger di confronto | 2-ch |
| Ingresso digitale | |
| Canali | 13 |
| Tipo | Contatto bagnato |
| Sink/Source (NPN/PNP) | Sink/Source |
| Livello di tensione ON | +19 V ~ + 24 V |
| Livello di tensione OFF | +11 V max. |
| Isolamento | 3000 VDC |
| Uscita digitale | |
| Canali | 13 |
| Tipo | Collettore aperto |
| Sink/Source (NPN/PNP) | Sink |
| Tensione di carico | +24 V |
| Corrente di carico | 100 mA/ch |
| Isolamento | 3000 Vrms |
| Bus PC | |
| Tipo | PCI Express x1 |
| EtherCAT | |
| Porte | 1 x RJ-45 |
| N. di assi | ECAT-M808-8AX Max. 8 ECAT-M808-16AX Max. 16 ECAT-M808-32AX Max. 32 ECAT-M808-64AX Max. 64 ECAT-M808-8AX/S Max. 8 ECAT-M808-16AX/S Max. 16 ECAT-M808-32AX/S Max. 32 ECAT-M808-64AX/S Max. 64 |
| N. di nodi | Max. 512 |
| Mezzo di trasferimento dati | Cavo Ethernet (min. CAT 5e), schermato |
| Meccanico | |
| Dimensioni (mm) | 135 x 192 x 21.5 (W x L x D) |
| Ambiente | |
| Temperatura di esercizio | 0 ~ +60 °C |
| Temperatura di stoccaggio | -20 ~ +70 °C |
| Umidità | 0 ~ 90% UR, senza condensa |
Specifiche come pubblicate dal produttore. Soggette a modifiche.
