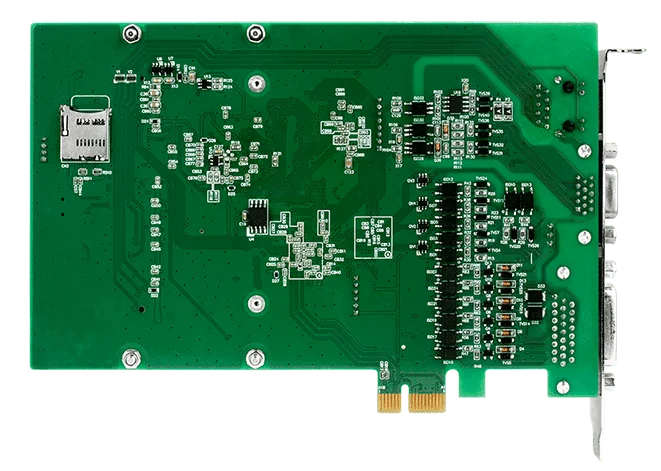

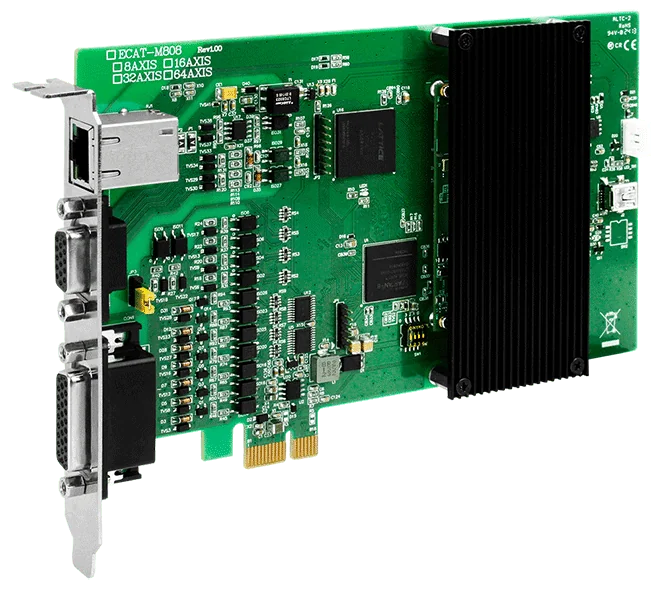

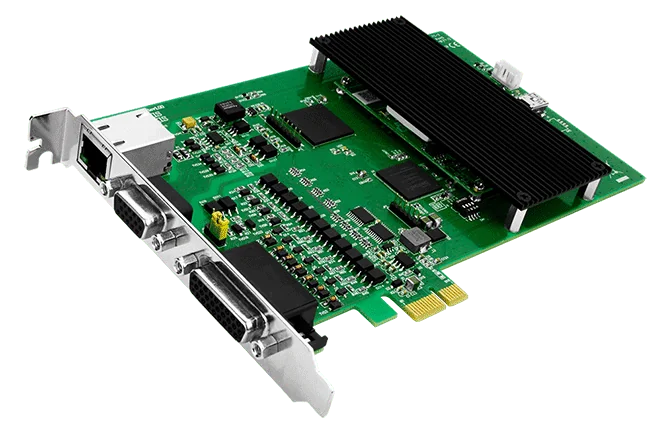

ECAT-M808-32AX Scheda PCI Express EtherCAT MainDevice, 32 assi

La ECAT-M808-32AX/S CR è una scheda PCI Express che trasforma un PC in un EtherCAT MainDevice per il controllo di movimento fino a 32 assi. La CPU integrata gestisce l'elaborazione degli assi e dell'I/O, riducendo il carico sul PC host. La scheda esegue cicli EtherCAT fino a 0,5 ms e può gestire fino a 512 slave su una singola rete.A bordo, la scheda offre 13 ingressi digitali, 13 uscite digitali e due interfacce encoder con uscite di trigger di confronto. Le funzioni di movimento includono il moto sincronizzato con E-GEAR ed E-CAM, assi virtuali e interpolazione lineare multiasse, quindi è adatta sia al movimento coordinato di macchine sia al controllo I/O generico.Una seconda CPU garantisce la persistenza della comunicazione EtherCAT, mantenendo attive la comunicazione EtherCAT e le ricette di processo in caso di arresto anomalo del sistema operativo o di un programma. Questo è indicato per i progettisti di sistemi di movimento o di acquisizione dati che richiedono una rete stabile. La variante /S include un DN-26 e i cavi.ApplicazioniControllo del movimentoControllo I/OSistema di acquisizione dati

ECAT-M808-16AX CR è una scheda MainDevice EtherCAT PCI Express per il controllo di movimento e I/O su PC. Gestisce fino a 16 assi e fino a 512 slave EtherCAT, con funzioni di movimento sincronizzate come E-GEAR ed E-CAM, e dispone di una propria CPU che scarica il PC host dal carico di lavoro EtherCAT e di movimento.A bordo, la scheda offre 13 ingressi digitali, 13 uscite digitali e 2 interfacce encoder con uscite di trigger di confronto, così da combinare il controllo degli assi e l'I/O locale in un unico slot PCIe. Una seconda CPU con tecnologia di ritenzione della comunicazione EtherCAT è progettata per mantenere la comunicazione EtherCAT e le ricette di processo in funzione in caso di crash del sistema operativo o dell'applicazione.Questo codice d'ordine viene fornito senza cavo e scheda figlia. Scegliere la variante -16AX CR quando serve un MainDevice a 16 assi e si prevede di reperire separatamente il cablaggio e la scheda figlia, oppure selezionare la versione /S se si desiderano inclusi i cavi DN-26 e CA.ApplicazioniControllo di movimentoControllo I/OSistema di acquisizione dati

ECAT-M808-16AX/S CR è una scheda PCI Express EtherCAT MainDevice per il controllo di movimento e I/O su PC. La CPU integrata gestisce le funzioni di movimento multiasse e I/O direttamente sulla scheda, riducendo il carico di elaborazione sul PC host.La scheda supporta fino a 16 assi, fino a 512 nodi EtherCAT e tempi di ciclo EtherCAT fino a 0,5 ms. Tra le funzioni di movimento: movimento sincronizzato con E-GEAR ed E-CAM, assi virtuali e interpolazione lineare multiasse. Una seconda CPU garantisce la continuità della comunicazione EtherCAT: la comunicazione sul bus e le ricette di processo possono proseguire anche in caso di blocco del sistema operativo o di un'applicazione.A bordo sono presenti 13 ingressi digitali, 13 uscite digitali a collettore aperto e due interfacce encoder a 32 bit con uscite di trigger per confronto. Questa versione include un DN-26 e due cavi. Si noti che i codici d'ordine base escludono cavo e scheda figlia.ApplicazioniControllo di movimentoControllo I/OSistemi di acquisizione dati

ECAT-M808-64AX CR è una scheda PCI Express EtherCAT MainDevice che consente a un PC di gestire il controllo di movimento multi-asse e di I/O tramite EtherCAT. La CPU integrata gestisce le funzioni di movimento e di I/O, riducendo il carico sul PC host. La scheda supporta fino a 64 assi e fino a 512 nodi slave, con un tempo di ciclo EtherCAT fino a 0,5 ms.Il movimento sincronizzato è disponibile tramite le funzioni E-GEAR ed E-CAM, insieme ad assi virtuali e interpolazione lineare multi-asse. L'I/O a bordo comprende 13 ingressi digitali e 13 uscite digitali, oltre a due interfacce per encoder a 32 bit con uscita di trigger di confronto. Una seconda CPU garantisce la persistenza della comunicazione EtherCAT, così che il collegamento EtherCAT e la ricetta di processo possano continuare a funzionare anche in caso di arresto anomalo del sistema operativo o di un'applicazione.Questo codice d'ordine è fornito senza cavo e scheda figlia, come indicato nelle informazioni per l'ordine. La scheda reca le marcature CE, UKCA, RoHS e WEEE e ha una temperatura di esercizio nominale di 0 ~ +60 °C.ApplicazioniControllo di movimentoControllo I/OSistema di acquisizione dati
