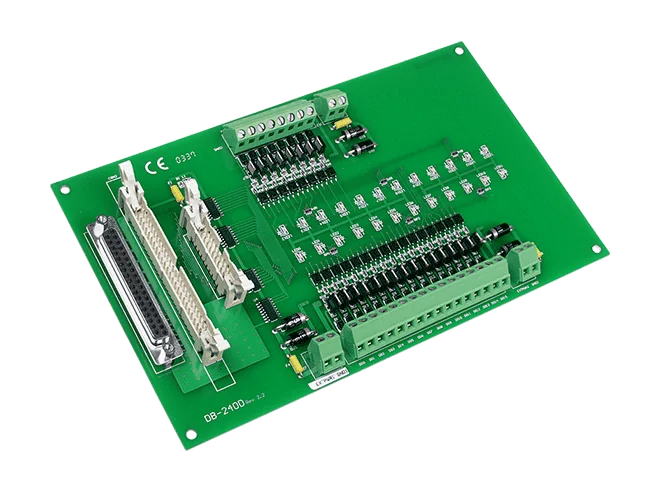

DB-24OD Scheda figlia con 24 uscite open-drain, 400 mA per canale
Scheda figlia con 24 uscite digitali open-drain otticamente isolate in quattro gruppi isolati, nominale 10 ~ 24 VDC e 400 mA per canale, fornita con cavo DB37.
- 24 uscite open-drain otticamente isolate in quattro gruppi isolati
- Carico massimo di 400 mA per canale
- Tensione di carico 10 ~ 24 VDC
- Connettori compatibili OPTO-22, D-sub a 37 pin e a 20 pin
- Morsetti a vite per un facile cablaggio in campo
- LED che indicano lo stato dei relè
207,00 € per pezzo
| 1-9 pz | 207,00 € | |
|---|---|---|
| 10-30 pz | 196,00 € | −5 % |
| 31+ pz | 186,00 € | −10 % |
Info sui prodotti "DB-24OD Scheda figlia con 24 uscite open-drain, 400 mA per canale"
DB-24OD è una scheda figlia DAQ che fornisce 24 uscite digitali open-drain otticamente isolate, raggruppate in quattro gruppi isolati. Ogni canale gestisce un carico massimo di 400 mA a 10 ~ 24 VDC, risultando adatta alla commutazione di carichi da un sistema DAQ.
La scheda offre tre opzioni di collegamento: un connettore compatibile OPTO-22, un connettore D-sub a 37 pin e un connettore a 20 pin. I morsetti a vite semplificano il cablaggio in campo e i LED indicano lo stato dei relè. La confezione include un cavo CA-3710 DB37 maschio-maschio (45º, 1 m).
Gli impieghi tipici comprendono controllo on/off, gestione dell'energia, automazione dei test e controllo di processo. La scheda è progettata per funzionare da 0 ~ 60 °C e presenta un'isolamento nominale di 3750 Vrms.
Applicazioni
- Controllo on/off
- Gestione dell'energia
- Automazione dei test
- Controllo di processo
| Interfaccia: | 20 pin, Connettore D-Sub a 37 pin, OPTO-22 |
|---|---|
| Isolamento: | 3750 Vrms |
| Temperatura di esercizio: | 0 ~ 60 °C |
| Tipo di prodotto: | Scheda figlia DAQ |
| Uscite digitali: | 24 |
Specifiche tecniche
| Uscita digitale | |
|---|---|
| Canali | 24 |
| Tipo | MOSFET |
| Tensione di carico | 10 ~ 24 VDC |
| Corrente di carico | 400mA |
| Isolamento | 3750 Vrms |
| Alimentazione | |
| Consumo | 400 mA @ 5 V |
| Meccanico | |
| Dimensioni (mm) | 223.5 mm x 135.5 mm |
| Ambiente | |
| Temperatura di esercizio | 0 ~ 60°C |
| Temperatura di stoccaggio | -20 ~ 70°C |
| Umidità | Dal 5% al 90% senza condensa |
Specifiche come pubblicate dal produttore. Soggette a modifiche.
Login
Prodotti simili

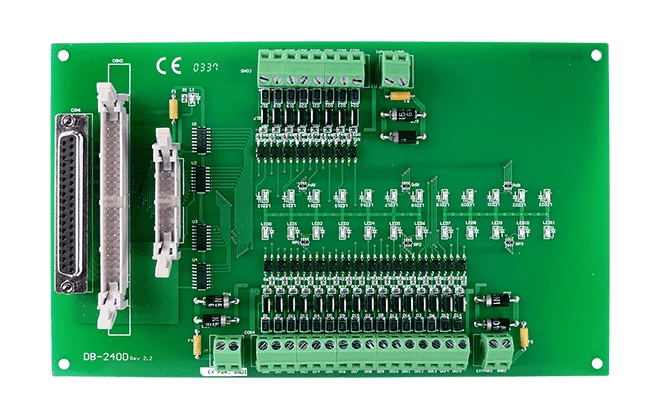

DB-24OD/DIN è una scheda figlia DAQ che fornisce 24 uscite digitali optoisolate open-drain, suddivise in quattro gruppi isolati. Ogni canale open-drain (MOSFET) può pilotare un carico fino a 400 mA a 10 ~ 24 VDC, adatto agli ingegneri che devono commutare carichi di campo da un sistema compatto basato su DAQ.La variante per guida DIN è destinata all'installazione in quadri e armadi. I morsetti a vite semplificano il cablaggio di campo e sulla scheda sono presenti indicatori LED. La connettività avviene tramite connettore compatibile OPTO-22, connettore D-sub a 37 pin e connettore a 20 pin.La scheda è fornita con cavo CA-3710 DB37 maschio-maschio (45º, 1 m). L'isolamento è pari a 3750 Vrms e la scheda funziona a 0 ~ 60°C.ApplicazioniControllo on/offGestione dell'energiaAutomazione dei testControllo di processo
