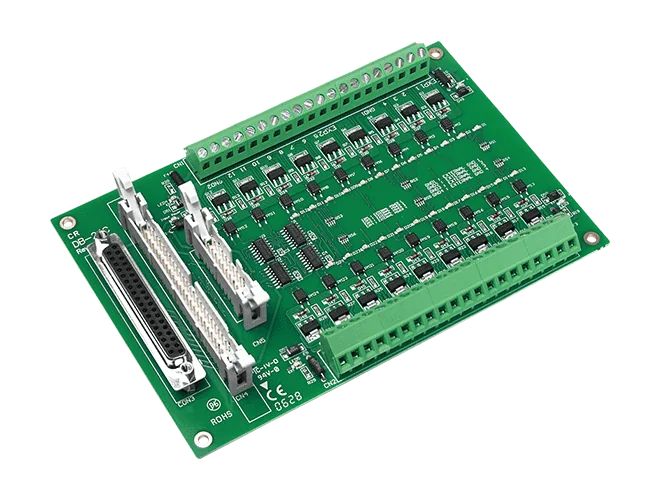

DB-24C/D Scheda figlia, uscita digitale a collettore aperto isolata a 24 canali

La DB-24C/D/DIN CR offre 24 uscite digitali a collettore aperto NPN, suddivise in quattro gruppi elettricamente separati per l'isolamento. È indicata per i progettisti che devono commutare carichi come relè, indicatori o elettrovalvole da un sistema DAQ, con lo stato di ciascun canale segnalato da un LED.Questa variante è fornita per il montaggio su guida DIN e include il cavo CA-3710 DB37 maschio-maschio (45°, 1 M). Il cablaggio di campo avviene tramite morsetti a vite e la scheda è dimensionata per un livello di isolamento di 3750 Vrms e una tensione massima di carico di 30 VDC.Scegliete questa variante quando desiderate installare la scheda di uscita su guida DIN anziché nella configurazione standard DB-24C, che comprende un cavo piatto a 50 poli.ApplicazioniControllo on/offGestione dell'energiaAutomazione dei testControllo di processo

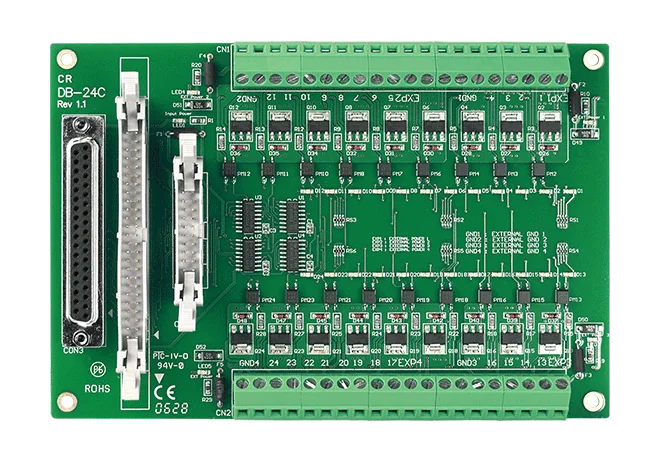

La DB-24C/DIN fornisce 24 uscite NPN open-collector, isolate otticamente e raggruppate in quattro banchi isolati. È progettata per commutare carichi da schede di acquisizione dati compatibili OPTO-22, e la variante per guida DIN è adatta a installazioni su pannello.Lo stato dei canali è indicato da LED, e il cablaggio di campo si esegue su morsetti a vite. La scheda offre una combinazione di portate di carico per canale di 100 mA e 600 mA a 30 VDC, così da poter adattare ogni uscita al carico collegato. Il cavo piatto CA-5015 (50 poli, 1,5 m) è incluso con questo codice d'ordine.Gli impieghi tipici includono controllo on/off, gestione dell'energia, automazione dei test e controllo di processo. La scheda è certificata RoHS e WEEE e ha un intervallo di funzionamento di 0 ~ 60 °C.ApplicazioniControllo on/offGestione dell'energiaAutomazione dei testControllo di processo

La DB-24C CR aggiunge 24 uscite digitali open-collector NPN a un sistema di acquisizione dati. Le uscite sono suddivise in quattro gruppi separatamente isolati, il che aiuta a tenere separato il cablaggio di campo dal lato host e si presta a compiti di commutazione come il controllo on/off e il controllo di processo.Le correnti nominali variano per gruppo di canali: 16 canali sono nominali a 100 mA e 8 canali a 600 mA, entrambi a 30 Vdc. Ogni uscita dispone di un indicatore di stato a LED e i morsetti a vite semplificano il cablaggio di campo. La scheda si collega direttamente alle schede compatibili OPTO-22 tramite il connettore OPTO-22; sono presenti anche un connettore D-sub a 37 pin e un connettore a 20 pin.Questo codice d'ordine CR include un cavo piatto CA-5015 (50 pin, 1,5 m). Tra gli impieghi tipici figurano la gestione dell'energia e l'automazione dei test. Il modulo è certificato RoHS e WEEE.ApplicazioniControllo on/offGestione dell'energiaAutomazione dei testControllo di processo

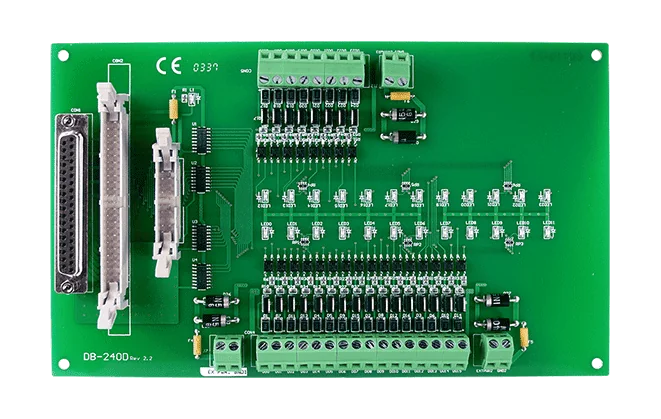

DB-24OD è una scheda figlia DAQ che fornisce 24 uscite digitali open-drain otticamente isolate, raggruppate in quattro gruppi isolati. Ogni canale gestisce un carico massimo di 400 mA a 10 ~ 24 VDC, risultando adatta alla commutazione di carichi da un sistema DAQ.La scheda offre tre opzioni di collegamento: un connettore compatibile OPTO-22, un connettore D-sub a 37 pin e un connettore a 20 pin. I morsetti a vite semplificano il cablaggio in campo e i LED indicano lo stato dei relè. La confezione include un cavo CA-3710 DB37 maschio-maschio (45º, 1 m).Gli impieghi tipici comprendono controllo on/off, gestione dell'energia, automazione dei test e controllo di processo. La scheda è progettata per funzionare da 0 ~ 60 °C e presenta un'isolamento nominale di 3750 Vrms.ApplicazioniControllo on/offGestione dell'energiaAutomazione dei testControllo di processo
