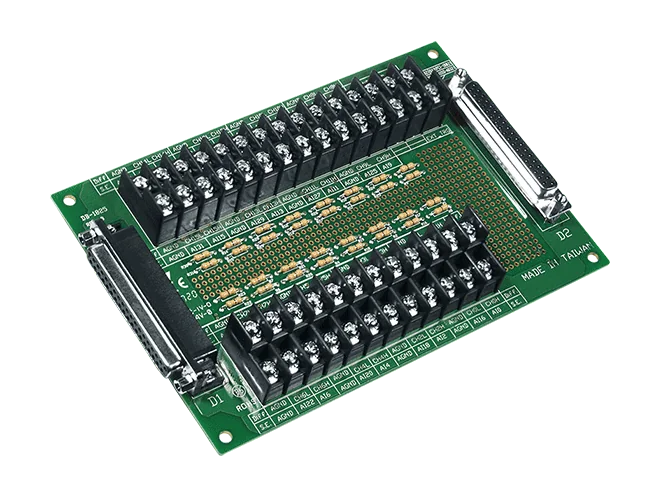

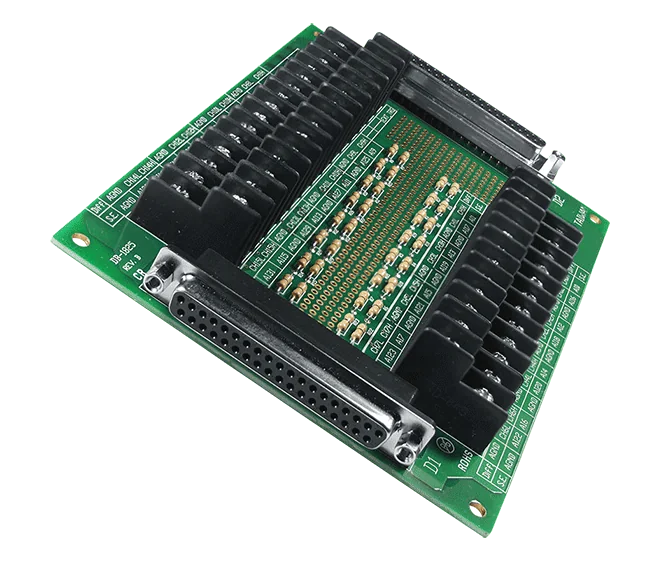

DB-1825/DIN Scheda terminali a vite DB37 con guida DIN, per PCI-1202U/1602U/1802U

DB-1825/2/DIN collega un cavo DB37 a 37 pin proveniente da una scheda di acquisizione dati PCI-1202U, 1602U, 1802U, 822 o 826 a una scheda a morsetti a vite, offrendo agli ingegneri un modo pratico per cablare i segnali di campo senza dover realizzare un proprio breakout. Mette a disposizione 32 canali single-ended oppure 16 canali differenziali.Questa variante per guida DIN è adatta alle installazioni su pannello e in armadio. La scheda viene fornita con un cavo DB37 maschio-maschio CA-3720, a 45º, lungo 2 m, così da poter essere collegata subito alla scheda DAQ.Su la scheda sono presenti pad vuoti che consentono di aggiungere, mediante saldatura manuale, il rilevamento di interruzione, un filtro passa-basso, uno shunt di corrente e un partitore di tensione, qualora l'applicazione lo richieda. La scheda è certificata CE, UKCA, FCC, RoHS e WEEE e ha un campo di funzionamento da 0 a +60 °C.ApplicazioniCablaggio dei segnali di campo verso le schede di acquisizione dati PCI-1202U, 1602U, 1802U, 822 e 826Cablaggio DAQ montato in armadio su guida DIN

La DB-1825/2 CR trasferisce la porta I/O a cavo a 37 pin delle schede di acquisizione dati PCI-1202U, PCI-1602U e PCI-1802U su una scheda a morsetti a vite, così il cablaggio di campo può essere terminato senza lavorare direttamente sulla scheda. È fornita con un cavo DB37 maschio-maschio da 2 m (CA-3720) per il collegamento alla scheda.La scheda mette a disposizione 32 canali single-ended o 16 canali differenziali, come indicato per questa serie. Le piazzole libere consentono all'utente di aggiungere, mediante saldatura manuale, il rilevamento di interruzione, un filtro passa-basso, uno shunt di corrente e un partitore di tensione, soluzione adatta agli ingegneri che devono adattare il condizionamento del segnale al proprio circuito.La scheda misura 170 mm x 114 mm e ha un intervallo di funzionamento da 0 a +60 °C con umidità dal 10% al 90%, senza condensa. Riporta le marcature CE, UKCA, FCC, RoHS e WEEE.ApplicazioniTerminazione del cablaggio di campo per le schede di acquisizione dati PCI-1202U, PCI-1602U e PCI-1802U

DB-1825 CR è una scheda terminale a viti con connettore DB37 femmina che offre all'ingegnere un modo pratico per cablare i segnali di campo alle schede di acquisizione dati PCI-1202U, PCI-1602U e PCI-1802U. Il collegamento avviene tramite un singolo cavo a 37 poli, con 32 canali single-ended e 16 canali differenziali disponibili sui morsetti.Il codice d'ordine include un cavo CA-3710 (DB37 maschio-maschio, 45º, 1 m), in modo che la scheda possa essere collegata direttamente alla scheda DAQ già pronta all'uso. La scheda prevede inoltre pad vuoti per il rilevamento di rottura, un filtro passa-basso, uno shunt di corrente e un partitore di tensione, da montare tramite saldatura manuale quando necessario.La scheda misura 170 mm x 114 mm e è progettata per una temperatura di esercizio di 0~ +60 °C, una temperatura di immagazzinamento di -30 ~ +80 °C e un intervallo di umidità del 10% ~ 90%, senza condensa.ApplicazioniCablaggio dei segnali di campo alle schede di acquisizione dati PCI-1202U, PCI-1602U e PCI-1802UAggiunta di condizionamento del segnale realizzato dall'utente, come filtraggio, shunt di corrente o partizione di tensione sulla scheda

DB-12SSR è una scheda figlia che fornisce dodici uscite a relè a stato solido in CA, ciascuna isolata otticamente dal lato di controllo. Si inserisce direttamente in una scheda compatibile OPTO-22, così che gli ingegneri possono aggiungere carichi in CA commutati a una configurazione di acquisizione dati esistente senza realizzare un'interfaccia separata.Ogni canale mostra lo stato del relè tramite un LED, utile per la messa in servizio e la ricerca guasti. Il cablaggio di campo viene eseguito su morsetti a vite. La scheda è fornita con il cavo piatto CA-5015 (50 poli, 1,5 m) per il collegamento alla scheda host.Il tempo di attivazione del relè è specificato in 1/2 ciclo dell'onda sinusoidale della tensione, massimo 1 ms, e il progetto a stato solido non presenta archi o rimbalzi dei contatti. La scheda assorbe 400 mA a 5 V ed è dimensionata per una temperatura di esercizio di 0 ~ 60°C.ApplicazioniControllo on/offGestione dell'energiaAutomazione dei testControllo di processo
