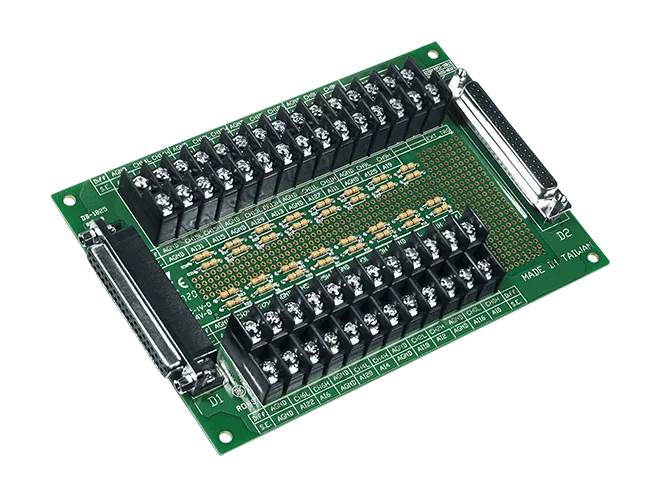

DB-1825/2/DIN Scheda morsettiera a vite DB37 con montaggio su guida DIN

La DB-1825/2 CR trasferisce la porta I/O a cavo a 37 pin delle schede di acquisizione dati PCI-1202U, PCI-1602U e PCI-1802U su una scheda a morsetti a vite, così il cablaggio di campo può essere terminato senza lavorare direttamente sulla scheda. È fornita con un cavo DB37 maschio-maschio da 2 m (CA-3720) per il collegamento alla scheda.La scheda mette a disposizione 32 canali single-ended o 16 canali differenziali, come indicato per questa serie. Le piazzole libere consentono all'utente di aggiungere, mediante saldatura manuale, il rilevamento di interruzione, un filtro passa-basso, uno shunt di corrente e un partitore di tensione, soluzione adatta agli ingegneri che devono adattare il condizionamento del segnale al proprio circuito.La scheda misura 170 mm x 114 mm e ha un intervallo di funzionamento da 0 a +60 °C con umidità dal 10% al 90%, senza condensa. Riporta le marcature CE, UKCA, FCC, RoHS e WEEE.ApplicazioniTerminazione del cablaggio di campo per le schede di acquisizione dati PCI-1202U, PCI-1602U e PCI-1802U

La DB-1825/DIN CR porta a morsetti a vite l'I/O tramite cavo a 37 pin delle schede di acquisizione dati PCI-1202U, PCI-1602U e PCI-1802U, così il cablaggio di campo può essere eseguito senza lavorare direttamente sul connettore della scheda. Supporta 32 canali single-ended oppure 16 canali differenziali ed è fornita con montaggio su guida DIN.La scheda dispone inoltre di pad vuoti per la saldatura manuale del rilevamento di rottura del cavo, di un filtro passa-basso, di uno shunt di corrente e di un partitore di tensione, consentendo di adattare il condizionamento del segnale alle esigenze dell'ingresso. Per collegare la scheda alla scheda DAQ è incluso un cavo CA-3710 (DB37 maschio-maschio, 45º, 1 m).La scheda è specificata per una temperatura di esercizio da 0 ~ +60 °C e una temperatura di stoccaggio da -30 ~ +80 °C, con umidità dal 10% al 90% senza condensa. Possiede le certificazioni CE, UKCA, FCC, RoHS e WEEE.ApplicazioniCablaggio di segnali analogici per le schede di acquisizione dati PCI-1202U, PCI-1602U e PCI-1802U

DB-1825 CR è una scheda terminale a viti con connettore DB37 femmina che offre all'ingegnere un modo pratico per cablare i segnali di campo alle schede di acquisizione dati PCI-1202U, PCI-1602U e PCI-1802U. Il collegamento avviene tramite un singolo cavo a 37 poli, con 32 canali single-ended e 16 canali differenziali disponibili sui morsetti.Il codice d'ordine include un cavo CA-3710 (DB37 maschio-maschio, 45º, 1 m), in modo che la scheda possa essere collegata direttamente alla scheda DAQ già pronta all'uso. La scheda prevede inoltre pad vuoti per il rilevamento di rottura, un filtro passa-basso, uno shunt di corrente e un partitore di tensione, da montare tramite saldatura manuale quando necessario.La scheda misura 170 mm x 114 mm e è progettata per una temperatura di esercizio di 0~ +60 °C, una temperatura di immagazzinamento di -30 ~ +80 °C e un intervallo di umidità del 10% ~ 90%, senza condensa.ApplicazioniCablaggio dei segnali di campo alle schede di acquisizione dati PCI-1202U, PCI-1602U e PCI-1802UAggiunta di condizionamento del segnale realizzato dall'utente, come filtraggio, shunt di corrente o partizione di tensione sulla scheda

DB-12SSR è una scheda figlia che fornisce dodici uscite a relè a stato solido in CA, ciascuna isolata otticamente dal lato di controllo. Si inserisce direttamente in una scheda compatibile OPTO-22, così che gli ingegneri possono aggiungere carichi in CA commutati a una configurazione di acquisizione dati esistente senza realizzare un'interfaccia separata.Ogni canale mostra lo stato del relè tramite un LED, utile per la messa in servizio e la ricerca guasti. Il cablaggio di campo viene eseguito su morsetti a vite. La scheda è fornita con il cavo piatto CA-5015 (50 poli, 1,5 m) per il collegamento alla scheda host.Il tempo di attivazione del relè è specificato in 1/2 ciclo dell'onda sinusoidale della tensione, massimo 1 ms, e il progetto a stato solido non presenta archi o rimbalzi dei contatti. La scheda assorbe 400 mA a 5 V ed è dimensionata per una temperatura di esercizio di 0 ~ 60°C.ApplicazioniControllo on/offGestione dell'energiaAutomazione dei testControllo di processo
