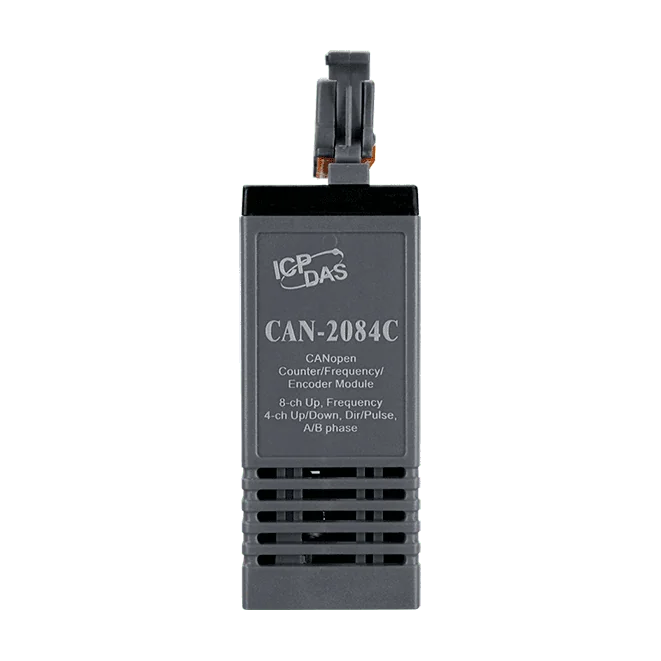

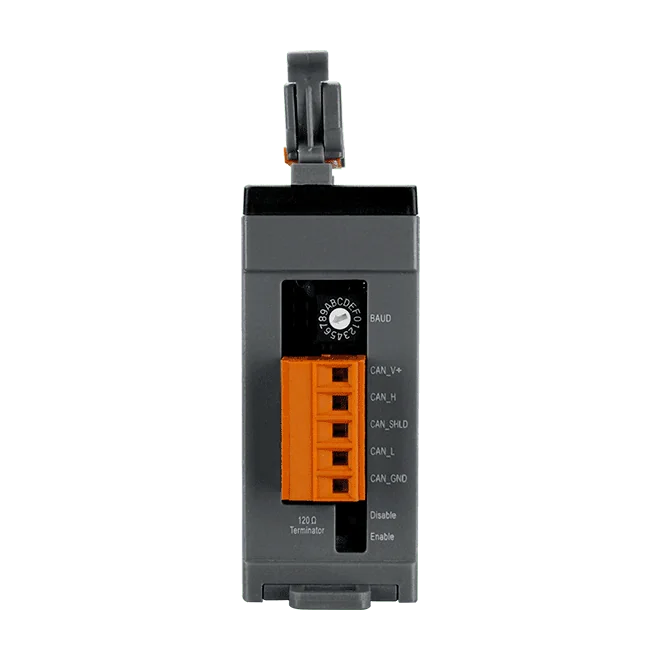

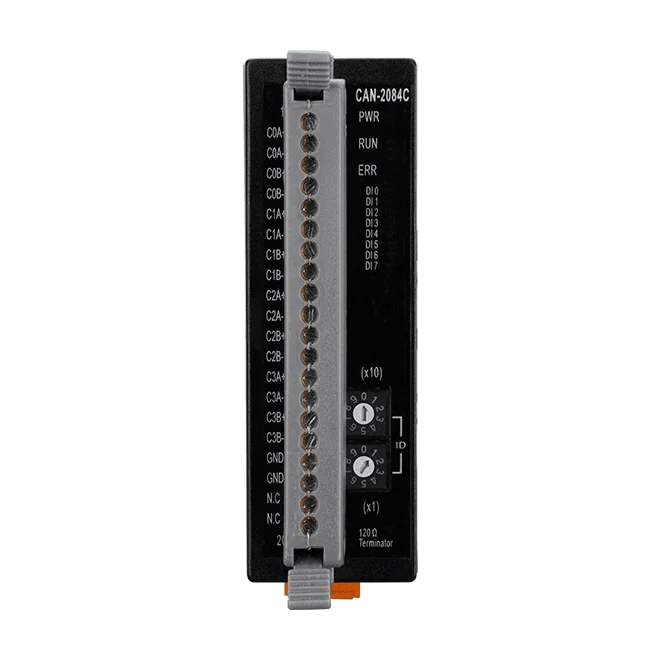

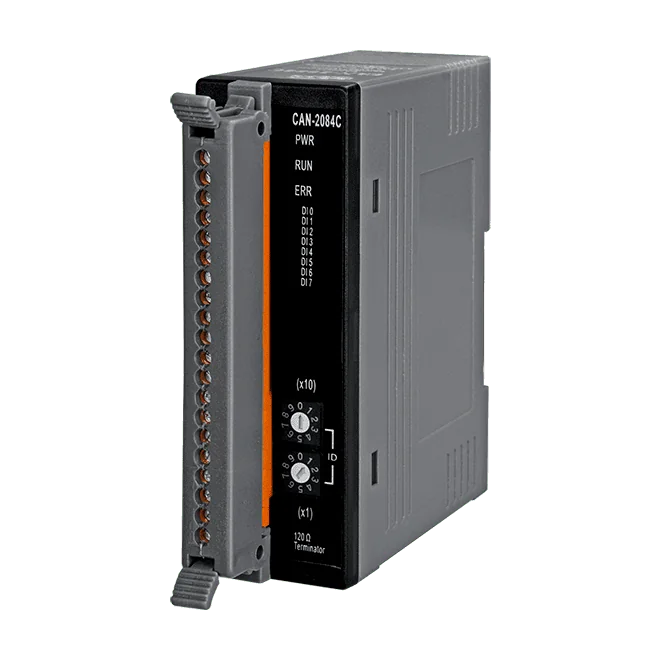

CAN-2084C Modulo slave CANopen per ingressi contatore/frequenza, 4/8 canali
Modulo slave CANopen con 4/8 canali di ingresso contatore/frequenza. Offre cinque modalità di conteggio, supporto CiA 301 v4.02 e CiA 401 v2.1 e un file EDS predefinito per master CANopen standard.
- Slave NMT con supporto CiA 301 v4.02 e CiA 401 v2.1
- Cinque modalità di conteggio: contatore crescente, frequenza, contatore crescente/decrescente, contatore Dir/Pulse e contatore a fase A/B
- 4/8 canali di ingresso digitale, tipo 5 V/TTL, con protezione ESD per contatto da 4 kV per canale
- Isolamento di 3000 VDC per DC-DC e 2500 Vrms per fotoaccoppiatore
- Mapping PDO con 10 RxPDO e 10 TxPDO, oltre a messaggi EMCY
- Velocità di trasmissione da 10 k a 1 M e ID nodo da 1 a 99
296,00 € per pezzo
| 1-9 pz | 296,00 € | |
|---|---|---|
| 10-30 pz | 281,00 € | −5 % |
| 31+ pz | 266,00 € | −10 % |
Info sui prodotti "CAN-2084C Modulo slave CANopen per ingressi contatore/frequenza, 4/8 canali"
Il CAN-2084C è un modulo slave CANopen che porta da 4 a 8 canali di ingresso per contatore e frequenza su una rete CAN bus. È adatto a ingegneri che devono contare eventi, misurare la frequenza o monitorare la posizione tramite encoder in quadratura all'interno di un sistema CANopen.
Il modulo offre cinque modalità di conteggio: contatore crescente, frequenza, contatore crescente/decrescente, contatore Dir/Pulse e contatore a fase A/B. Un filtro digitale riduce l'effetto del rumore sugli ingressi, e ogni canale dispone di protezione ESD per contatto da 4 kV. Il modulo opera come slave NMT e supporta il mapping PDO con 10 RxPDO e 10 TxPDO.
Il modulo ha superato la validazione con lo strumento di test di conformità CiA CANopen e fornisce un file EDS predefinito, quindi può essere integrato con un master CANopen standard. È progettato per il montaggio su guida DIN e ha un intervallo di temperatura operativa da -25 ~ +75 °C.
Applicazioni
- Conteggio e totalizzazione di eventi
- Misura della frequenza
- Monitoraggio della posizione con encoder in quadratura
- Acquisizione dati remota
- Automazione di fabbrica
- Controllo di macchine per il confezionamento
| Ingressi digitali: | 4/8 |
|---|---|
| Ingresso di alimentazione: | 10 ~ 30 VDC |
| Interfaccia: | Bus CAN |
| Isolamento: | 3000 VDC (DC-DC), 2500 Vrms (fotoaccoppiatore) |
| Montaggio: | Guida DIN |
| Protocollo: | CANopen |
| Temperatura di esercizio: | -25 ~ +75 °C |
| Tipo di prodotto: | Modulo di ingresso contatore/frequenza |
Specifiche tecniche
| Modulo CPU | |
|---|---|
| Timer watchdog | Watchdog hardware |
| Indicatori LED | |
| Stato | 3 LED per PWR, RUN ed ERR |
| Ingresso digitale | |
| Canali | 4/8 |
| Tipo | 5 V/TTL |
| Livello di tensione ON | da +2 ~ +5 VDC |
| Livello di tensione OFF | 0 ~ +0,8 VDC |
| CANopen | |
| Velocità di trasmissione | 10 k ~ 1 M |
| Isolamento | 3000 VDC per DC-DC, 2500 Vrms per fotoaccoppiatore |
| Resistore di terminazione | 120 Ω integrata |
| Protocollo | CiA 301 v4.02, CiA 401 v2.1 |
| ID nodo | 1 ~ 99 |
| N. di PDO | 10 RxPDO, 10 TxPDO |
| Modalità PDO | Attivato da evento, richiesto da remoto, SYNC ciclico e aciclico |
| Controllo errori | Protocollo Node Guarding / Produttore Heartbeat |
| NMT | Slave |
| Messaggio EMCY | Sì |
| Alimentazione | |
| Consumo | 1.5 W |
| Meccanico | |
| Dimensioni (mm) | 33 x 99 x 78 ( W x L x H ) |
| Installazione | Guida DIN |
| Ambiente | |
| Temperatura di esercizio | -25 ~ +75 °C |
| Temperatura di stoccaggio | -30 ~ +80 °C |
| Umidità | 10 ~ 90% UR, senza condensa |
Specifiche come pubblicate dal produttore. Soggette a modifiche.
