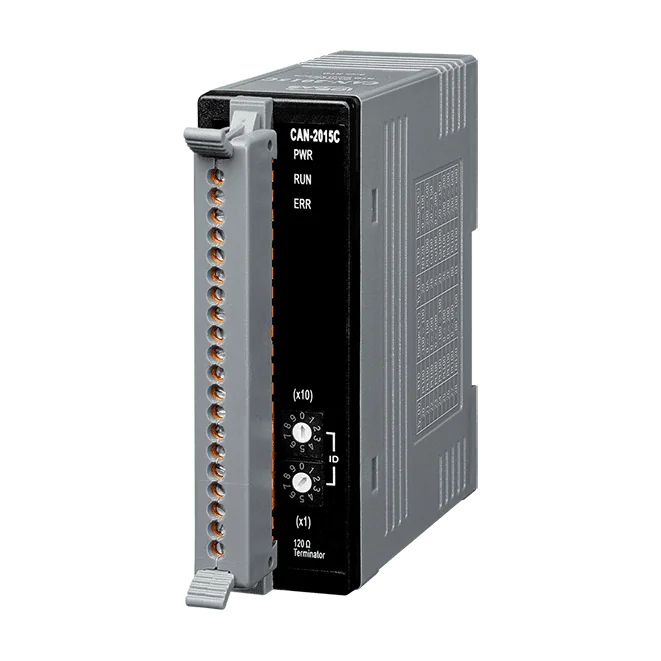

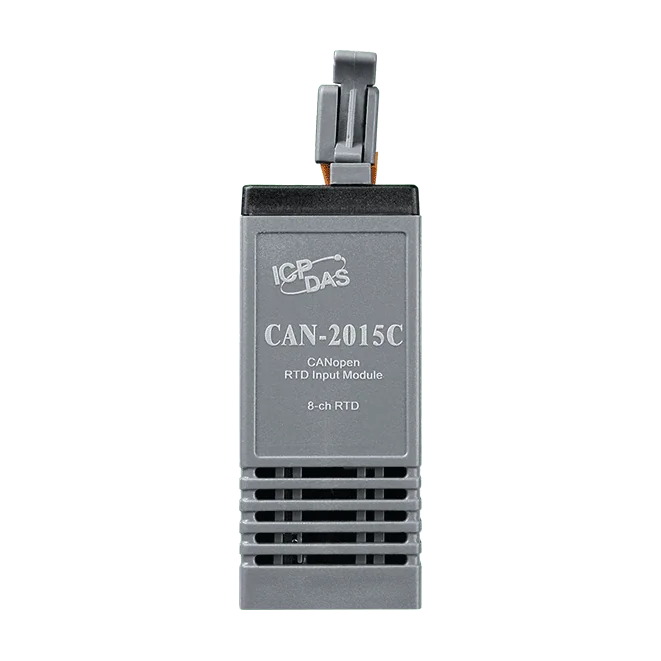

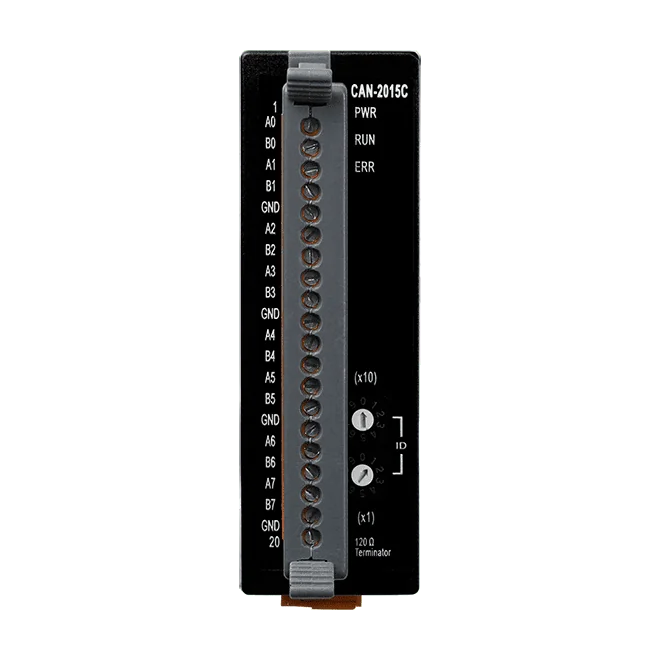

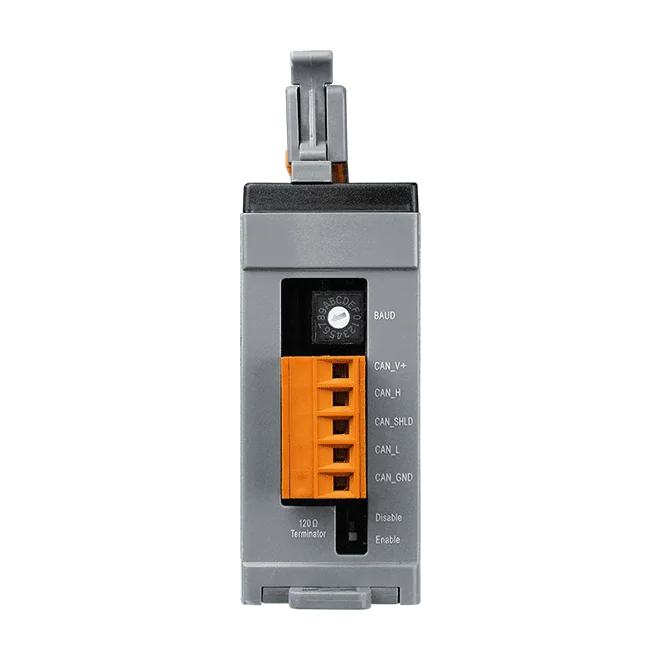

CAN-2015C CANopen Modulo Slave, 8 canali di ingresso RTD
Modulo slave CANopen con 8 canali di ingresso RTD per Pt100, Pt1000 e altri tipi di sensori. Conforme a CiA 301 v4.02 e CiA 401 v2.1, con file EDS fornito.
- Otto canali di ingresso RTD con collegamento a 2 o 3 fili, risoluzione a 16 bit
- Supporta sensori Pt100, Pt1000, Ni120, Cu100, Cu1000 e JPt100
- Slave CANopen conforme a CiA 301 v4.02 e CiA 401 v2.1, Node ID da 1 a 99, velocità di trasmissione da 10 k a 1 M
- File EDS predefinito fornito; validato con lo strumento CiA CANopen Conformance Test
- 10 RxPDO e 10 TxPDO con supporto Dynamic PDO e più modalità di trasmissione PDO
- Rilevamento di filo aperto e configurazione individuale dei canali
415,00 € per pezzo
| 1-9 pz | 415,00 € | |
|---|---|---|
| 10-30 pz | 395,00 € | −5 % |
| 31+ pz | 374,00 € | −10 % |
Info sui prodotti "CAN-2015C CANopen Modulo Slave, 8 canali di ingresso RTD"
Il CAN-2015C CR collega otto sensori RTD a una rete CANopen come dispositivo slave. Ogni canale accetta sensori RTD a 2 o 3 fili, con risoluzione a 16 bit e una precisione di +/-0,05% FSR. Gli ingegneri possono leggere i valori RTD o configurare il modulo tramite i messaggi CANopen standard.
Il modulo è conforme a CiA 301 v4.02 e CiA 401 v2.1 ed è stato validato con lo strumento CiA CANopen Conformance Test. È fornito un file EDS predefinito, che consente di aggiungerlo a un master CANopen standard con uno sforzo di configurazione minimo. Funziona anche con i master CANopen offerti da ICP DAS.
Le funzioni diagnostiche e di protezione includono il rilevamento di filo aperto, la configurazione individuale dei canali, una resistenza di terminazione integrata da 120Ω e una protezione ESD a contatto da 4 kV su ogni canale. L'unità funziona con alimentazione da +10 ~ +30 VDC ed è destinata al montaggio su guida DIN, con un intervallo di funzionamento da -25 ~ +75 °C.
Applicazioni
- Controllo di macchine industriali
- Automazione di fabbrica
- Controllo di macchine per confezionamento
- Acquisizione dati remota
- Monitoraggio ambientale
- Sistemi di controllo per veicoli
- Controllo di apparecchiature medicali
| Ingressi analogici: | 8 |
|---|---|
| Ingresso di alimentazione: | +10 ~ +30 VDC |
| Interfaccia: | Bus CAN |
| Montaggio: | Guida DIN |
| Protocollo: | CANopen |
| Temperatura di esercizio: | -25 ~ +75 °C |
| Tipo di prodotto: | Modulo I/O fieldbus |
Specifiche tecniche
| Modulo CPU | |
|---|---|
| Timer watchdog | Watchdog hardware |
| Indicatori LED | |
| Stato | 3 LED per PWR, RUN ed ERR |
| Ingresso analogico | |
| Canali | 8 canali per RTD a 2 o 3 fili |
| Tipo di sensore | Pt100, Pt1000, Ni120, Cu100, Cu1000, JPt100 |
| Risoluzione | 16-bit |
| Precisione | +/-0,05% FSR |
| Frequenza di campionamento | 10 campioni/s (Totale) |
| Impedenza di ingresso | 20 MΩ |
| Reiezione di modo comune | 150 dB |
| Reiezione del modo normale | 100 dB |
| Protezione da sovratensione | 120 VDC / 110 VAC |
| Configurazione canale individuale | Sì |
| Rilevamento filo aperto | Sì |
| Deriva dello zero | +/- 0.5 μV/ °C |
| Deriva di span | +/- 20 ppm/°C |
| Isolamento | 3000 V DC-DC, 3000 Vrms fotoaccoppiatore |
| CANopen | |
| Velocità di trasmissione | 10 k ~ 1 M |
| Isolamento | 3000 VDC per DC-DC, 2500 Vrms per fotoaccoppiatore |
| Resistore di terminazione | 120 Ω integrata |
| Protocollo | CiA 301 v4.02, CiA 401 v2.1 |
| ID nodo | 1 ~ 99 |
| N. di PDO | 10 RxPDO, 10 TxPDO |
| Modalità PDO | Attivato da evento, richiesto da remoto, SYNC ciclico e aciclico |
| Controllo errori | Protocollo Node Guarding / Produttore Heartbeat |
| NMT | Slave |
| Messaggio EMCY | Sì |
| Alimentazione | |
| Consumo | 1.5 W |
| Meccanico | |
| Dimensioni (mm) | 33 x 99 x 78 ( W x L x H ) |
| Installazione | Guida DIN |
| Ambiente | |
| Temperatura di esercizio | -25 ~ +75 °C |
| Temperatura di stoccaggio | -30 ~ +80 °C |
| Umidità | 10 ~ 90% UR, senza condensa |
Specifiche come pubblicate dal produttore. Soggette a modifiche.
