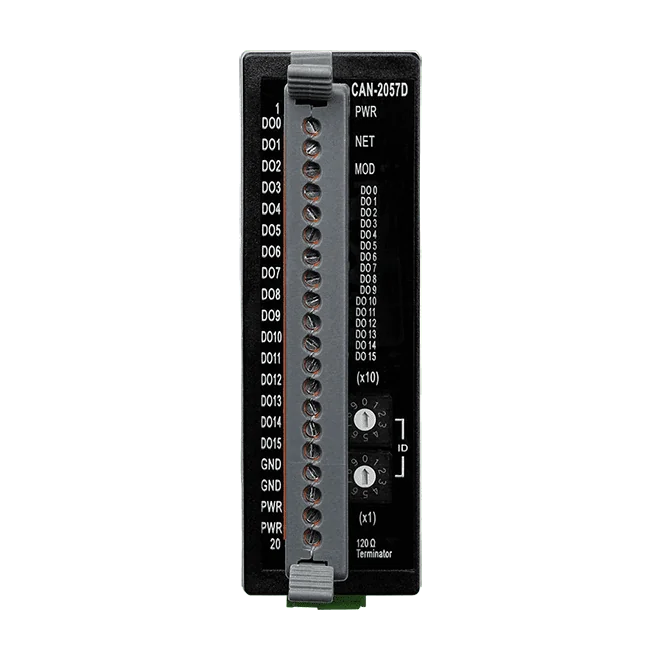

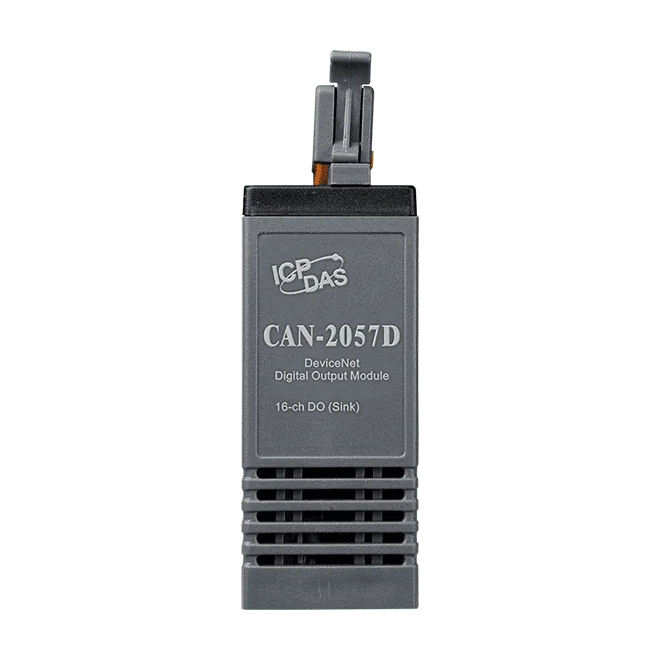

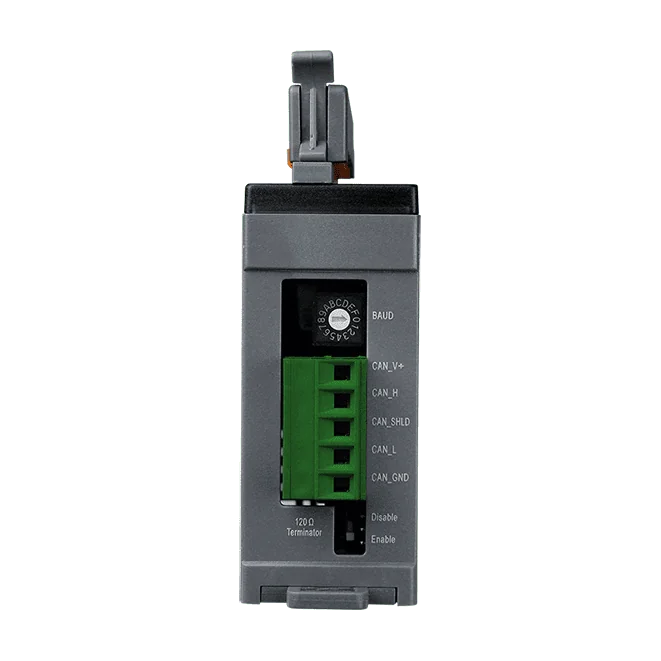

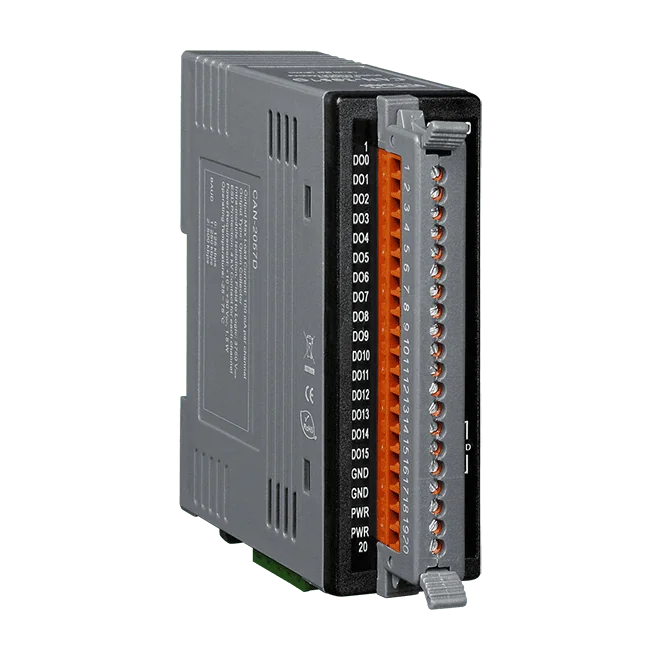

CAN-2057D Modulo I/O slave DeviceNet, 16 canali di uscita digitale NPN isolati

CAN-2057C CR è un modulo slave CANopen che pilota 16 uscite digitali isolate di tipo open-collector a sink (NPN). È conforme a DS-301 v4.02 e DSP-401 v2.1, quindi le uscite possono essere impostate e monitorate tramite i messaggi CANopen standard da qualsiasi master conforme. Ogni canale gestisce fino a 100 mA con una tensione di carico da +5 ~ +30 VDC, adatta a relè, indicatori e carichi resistivi.Il modulo ha superato il test di conformità CiA CANopen ed è fornito con un file EDS predefinito, quindi può essere aggiunto a un master CANopen standard senza sviluppo di driver personalizzati. La polarità delle uscite e il comportamento al valore di errore possono essere configurati e salvati, e il supporto PDO dinamico offre flessibilità nella mappatura dei dati di processo.Dotato delle certificazioni CE, UKCA, FCC, RoHS e WEEE, il modulo è pensato per il montaggio su guida DIN nell'intervallo di temperatura di funzionamento da -25 ~ +75 °C. La resistenza di terminazione integrata da 120Ω e il watchdog hardware semplificano la terminazione di rete e la gestione dei guasti.ApplicazioniRilevatore di allarmeRilevamento di interruttoriCollegamento in coppia I/OPilotaggio di relèPilotaggio di carichi resistiviControllo luci

Il CAN-2053C CR è un modulo slave CANopen che porta 16 ingressi digitali wet isolati su una rete CANopen. Ogni canale accetta cablaggio sink o source, quindi lo stesso modulo può leggere segnali PNP, NPN, TTL e contatti a relè senza modifiche hardware. È una scelta pratica quando l'ingegnere deve leggere stati di interruttori e allarmi tramite CANopen con separazione galvanica tra campo e bus.Il modulo implementa CiA 301 v4.02 e CiA 401 v2.1 ed è stato validato con lo strumento CiA CANopen Conformance Test. È fornito un file EDS predefinito, quindi può essere configurato da un master CANopen standard. Il supporto PDO dinamici, l'impostazione di polarità degli ingressi configurabile e salvabile e una resistenza di terminazione da 120Ω integrata semplificano la messa in servizio e la topologia di rete. Sono supportati Node ID da 1 a 99 e baud rate da 10 k a 1 M.Il comportamento degli ingressi è definito da una tensione di ON da +3,5 ~ +30 VDC e da un livello di OFF massimo di +1 VDC, con protezione ESD a contatto da 4 kV su ogni canale. La funzione di collegamento di coppie I/O consente di collegare gli ingressi tra moduli. L'unità si installa su guida DIN e opera da -25 ~ +75 °C.ApplicazioniRilevatore di allarmeRilevamento di interruttoriCollegamento di coppie I/O

Il CAN-2053D CR è un modulo I/O slave DeviceNet che porta 16 ingressi digitali isolati di tipo wet su una rete DeviceNet. Ogni ingresso accetta segnali sink o source, quindi può monitorare uscite PNP, NPN, TTL e contatti a relè da dispositivi di campo senza modificare il modulo.Il modulo opera come Group 2 Only Server, non compatibile UCMM, e supporta il set di connessioni master/slave predefinito. Mette a disposizione una connessione ciascuna per Explicit Messaging, Polled I/O e Bit-Strobe I/O. Un file EDS viene fornito per la configurazione del modulo da un'interfaccia master DeviceNet.Scegliete questo modello quando serve un nodo di ingresso compatto, montato su guida DIN, per il rilevamento di interruttori o il monitoraggio di allarmi su un bus DeviceNet. Ogni canale dispone di protezione ESD da contatto di 4 kV, e il modulo funziona con alimentazione da +10 VDC a +30 VDC in un intervallo operativo da -25 ~ +75 ℃.ApplicazioniRilevatore di allarmiRilevamento di interruttori

CAN-2054C CR è un modulo I/O slave CANopen che porta otto ingressi digitali isolati e otto uscite digitali isolate di tipo sink su una rete CAN bus. Opera come slave NMT e segue le specifiche CiA DS-301 v4.02 e DSP-401 v2.1, quindi può essere letto e configurato da un master CANopen standard.Gli ingressi sono di tipo wet e accettano segnali sink o source, con livello ON da +3,5 a +30 VDC. Ciascuna uscita è un canale open-collector con portata nominale di 700 mA per canale, adatto alla commutazione di carichi da +5 a +30 VDC. Ogni canale dispone di protezione ESD da 4 kV sui contatti, e il modulo include un file EDS predefinito e una resistenza di terminazione da 120 Ω integrata.Il supporto Pair-Connect e il mapping PDO semplificano la configurazione della rete, mentre un watchdog hardware aiuta il modulo a ripristinarsi in caso di guasto. L'unità è montata su guida DIN e specificata per un intervallo di funzionamento da -25 a +75 °C.ApplicazioniControllo di macchineAutomazione di fabbricaControllo di macchine per confezionamentoAcquisizione dati remotaMonitoraggio ambientale
