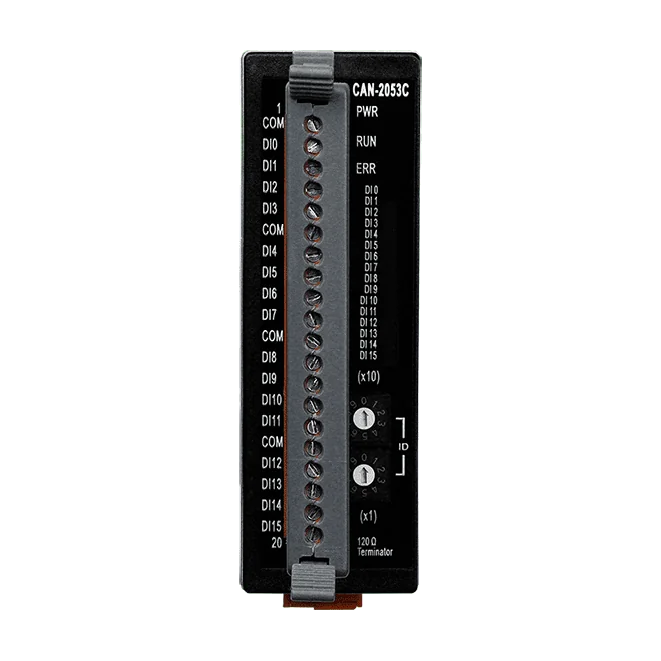

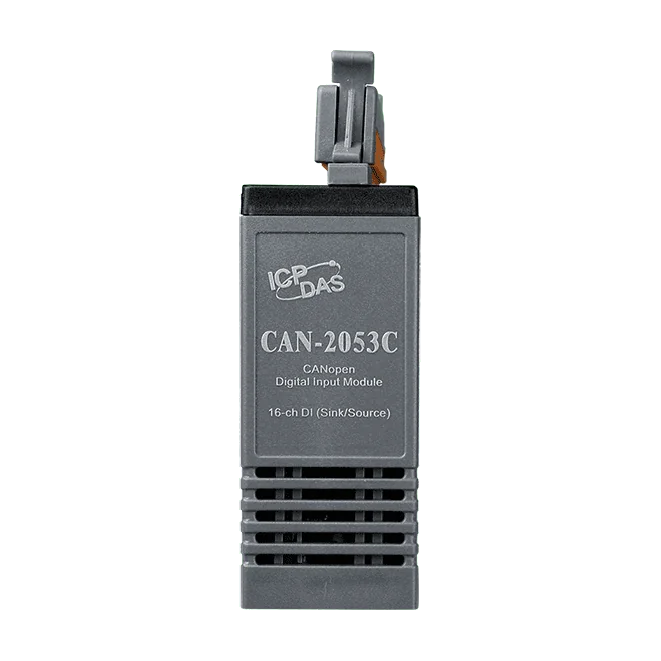

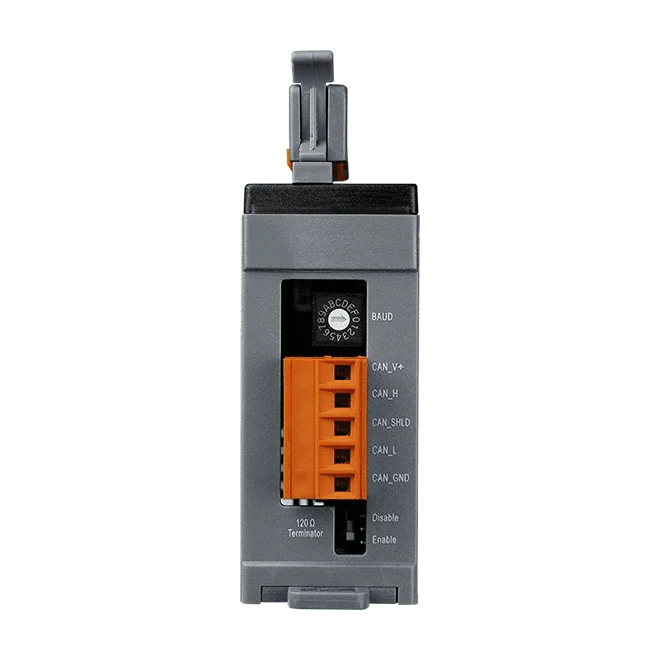

CAN-2053C Modulo I/O slave CANopen, 16 ingressi digitali isolati wet
Modulo slave CANopen con 16 ingressi digitali wet isolati sink/source, con supporto CiA 301 v4.02 e CiA 401 v2.1 e file EDS predefinito per master CANopen standard.
- Modulo a 16 canali con ingressi digitali wet isolati e funzionamento sink/source per segnali PNP, NPN, TTL e contatti a relè
- Conforme a CiA 301 v4.02 e CiA 401 v2.1 e superato lo strumento CiA CANopen Conformance Test
- File EDS predefinito fornito per un'integrazione semplice con master CANopen standard
- Supporto PDO dinamici, con polarità degli ingressi impostabile e salvata nel modulo
- Funzione di collegamento di coppie I/O per collegare ingressi tra moduli
- Resistenza di terminazione da 120Ω integrata; Node ID 1 ~ 99; baud rate 10 k ~ 1 M
215,00 € per pezzo
| 1-9 pz | 215,00 € | |
|---|---|---|
| 10-30 pz | 204,00 € | −5 % |
| 31+ pz | 193,00 € | −10 % |
Info sui prodotti "CAN-2053C Modulo I/O slave CANopen, 16 ingressi digitali isolati wet"
Il CAN-2053C CR è un modulo slave CANopen che porta 16 ingressi digitali wet isolati su una rete CANopen. Ogni canale accetta cablaggio sink o source, quindi lo stesso modulo può leggere segnali PNP, NPN, TTL e contatti a relè senza modifiche hardware. È una scelta pratica quando l'ingegnere deve leggere stati di interruttori e allarmi tramite CANopen con separazione galvanica tra campo e bus.
Il modulo implementa CiA 301 v4.02 e CiA 401 v2.1 ed è stato validato con lo strumento CiA CANopen Conformance Test. È fornito un file EDS predefinito, quindi può essere configurato da un master CANopen standard. Il supporto PDO dinamici, l'impostazione di polarità degli ingressi configurabile e salvabile e una resistenza di terminazione da 120Ω integrata semplificano la messa in servizio e la topologia di rete. Sono supportati Node ID da 1 a 99 e baud rate da 10 k a 1 M.
Il comportamento degli ingressi è definito da una tensione di ON da +3,5 ~ +30 VDC e da un livello di OFF massimo di +1 VDC, con protezione ESD a contatto da 4 kV su ogni canale. La funzione di collegamento di coppie I/O consente di collegare gli ingressi tra moduli. L'unità si installa su guida DIN e opera da -25 ~ +75 °C.
Applicazioni
- Rilevatore di allarme
- Rilevamento di interruttori
- Collegamento di coppie I/O
| Ingressi digitali: | 16 |
|---|---|
| Interfaccia: | CAN |
| Isolamento: | 3000 VDC / 2500 Vrms |
| Montaggio: | Guida DIN |
| Protocollo: | CANopen |
| Temperatura di esercizio: | -25 ~ +75 °C |
| Tipo di prodotto: | Modulo ingresso digitale |
Specifiche tecniche
| Modulo CPU | |
|---|---|
| Timer watchdog | Watchdog hardware |
| Indicatori LED | |
| Stato | 3 LED per PWR, RUN ed ERR |
| Ingresso digitale | |
| Canali | 16 (sink/source) |
| Tipo | Bagnato |
| Livello di tensione ON | da +3,5 ~ +30 VDC |
| Livello di tensione OFF | +1 VDC max. |
| Impedenza di ingresso | 3 kΩ, 0.3 W |
| CANopen | |
| Velocità di trasmissione | 10 k ~ 1 M |
| Isolamento | 3000 VDC per DC-DC, 2500 Vrms per fotoaccoppiatore |
| Resistore di terminazione | 120 Ω integrata |
| Protocollo | CiA 301 v4.02, CiA 401 v2.1 |
| ID nodo | 1 ~ 99 |
| N. di PDO | 10 RxPDO, 10 TxPDO |
| Modalità PDO | Attivato da evento, richiesto da remoto, SYNC ciclico e aciclico |
| Controllo errori | Protocollo Node Guarding / Produttore Heartbeat |
| NMT | Slave |
| Messaggio EMCY | Sì |
| Alimentazione | |
| Consumo | 1.5 W |
| Meccanico | |
| Dimensioni (mm) | 33 x 99 x 78 ( W x L x H ) |
| Installazione | Guida DIN |
| Ambiente | |
| Temperatura di esercizio | -25 ~ +75 °C |
| Temperatura di stoccaggio | -30 ~ +80 °C |
| Umidità | 10 ~ 90% UR, senza condensa |
Specifiche come pubblicate dal produttore. Soggette a modifiche.
