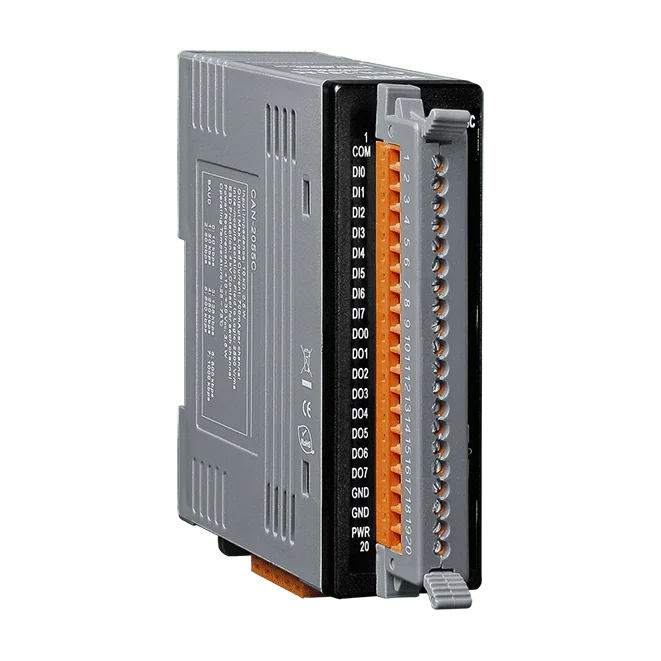

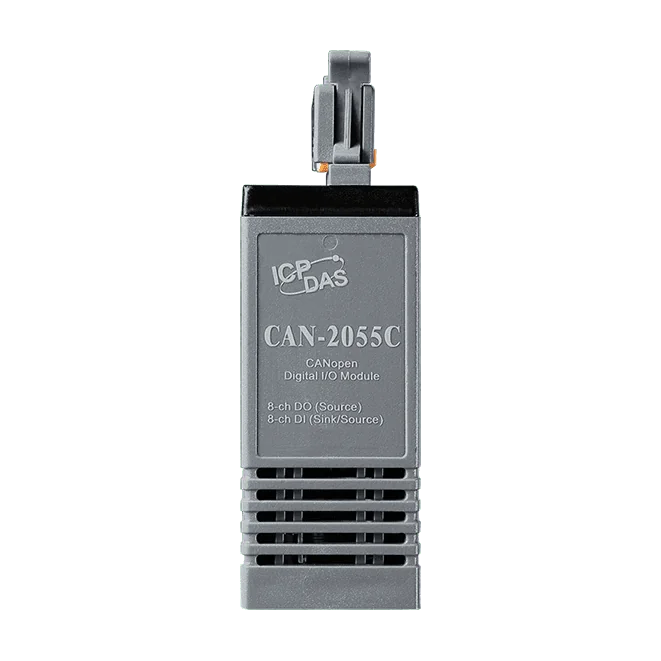

CAN-2055C Modulo I/O Slave CANopen, 8 ingressi digitali isolati e 8 uscite digitali PNP

Il CAN-2053C CR è un modulo slave CANopen che porta 16 ingressi digitali wet isolati su una rete CANopen. Ogni canale accetta cablaggio sink o source, quindi lo stesso modulo può leggere segnali PNP, NPN, TTL e contatti a relè senza modifiche hardware. È una scelta pratica quando l'ingegnere deve leggere stati di interruttori e allarmi tramite CANopen con separazione galvanica tra campo e bus.Il modulo implementa CiA 301 v4.02 e CiA 401 v2.1 ed è stato validato con lo strumento CiA CANopen Conformance Test. È fornito un file EDS predefinito, quindi può essere configurato da un master CANopen standard. Il supporto PDO dinamici, l'impostazione di polarità degli ingressi configurabile e salvabile e una resistenza di terminazione da 120Ω integrata semplificano la messa in servizio e la topologia di rete. Sono supportati Node ID da 1 a 99 e baud rate da 10 k a 1 M.Il comportamento degli ingressi è definito da una tensione di ON da +3,5 ~ +30 VDC e da un livello di OFF massimo di +1 VDC, con protezione ESD a contatto da 4 kV su ogni canale. La funzione di collegamento di coppie I/O consente di collegare gli ingressi tra moduli. L'unità si installa su guida DIN e opera da -25 ~ +75 °C.ApplicazioniRilevatore di allarmeRilevamento di interruttoriCollegamento di coppie I/O

Il CAN-2053D CR è un modulo I/O slave DeviceNet che porta 16 ingressi digitali isolati di tipo wet su una rete DeviceNet. Ogni ingresso accetta segnali sink o source, quindi può monitorare uscite PNP, NPN, TTL e contatti a relè da dispositivi di campo senza modificare il modulo.Il modulo opera come Group 2 Only Server, non compatibile UCMM, e supporta il set di connessioni master/slave predefinito. Mette a disposizione una connessione ciascuna per Explicit Messaging, Polled I/O e Bit-Strobe I/O. Un file EDS viene fornito per la configurazione del modulo da un'interfaccia master DeviceNet.Scegliete questo modello quando serve un nodo di ingresso compatto, montato su guida DIN, per il rilevamento di interruttori o il monitoraggio di allarmi su un bus DeviceNet. Ogni canale dispone di protezione ESD da contatto di 4 kV, e il modulo funziona con alimentazione da +10 VDC a +30 VDC in un intervallo operativo da -25 ~ +75 ℃.ApplicazioniRilevatore di allarmiRilevamento di interruttori

CAN-2054C CR è un modulo I/O slave CANopen che porta otto ingressi digitali isolati e otto uscite digitali isolate di tipo sink su una rete CAN bus. Opera come slave NMT e segue le specifiche CiA DS-301 v4.02 e DSP-401 v2.1, quindi può essere letto e configurato da un master CANopen standard.Gli ingressi sono di tipo wet e accettano segnali sink o source, con livello ON da +3,5 a +30 VDC. Ciascuna uscita è un canale open-collector con portata nominale di 700 mA per canale, adatto alla commutazione di carichi da +5 a +30 VDC. Ogni canale dispone di protezione ESD da 4 kV sui contatti, e il modulo include un file EDS predefinito e una resistenza di terminazione da 120 Ω integrata.Il supporto Pair-Connect e il mapping PDO semplificano la configurazione della rete, mentre un watchdog hardware aiuta il modulo a ripristinarsi in caso di guasto. L'unità è montata su guida DIN e specificata per un intervallo di funzionamento da -25 a +75 °C.ApplicazioniControllo di macchineAutomazione di fabbricaControllo di macchine per confezionamentoAcquisizione dati remotaMonitoraggio ambientale

Il CAN-2054D è un modulo slave DeviceNet che consente a un master DeviceNet di accedere a otto ingressi digitali e otto uscite digitali tramite un singolo nodo. È possibile leggere lo stato di ingressi e uscite e impostare la configurazione del modulo tramite il file EDS fornito, così da poterlo aggiungere a una rete DeviceNet senza necessità di programmazione personalizzata.Ogni canale di ingresso è isolato e accetta segnali sink o source da contatti a umido, con livello ON compreso tra +3,5 ~ +30 VDC. Ogni canale di uscita è un driver open-collector isolato di tipo sink, con corrente nominale di 700 mA per canale, tensione di carico da +5 ~ +30 VDC e isolamento intra-modulo di 3750 Vrms. Il modulo è adatto all'interfacciamento con segnali PNP, NPN, TTL e contatti a relè.Il modulo opera come server solo di Gruppo 2 (non compatibile UCMM) e supporta il set di connessioni master/slave predefinito, con una connessione ciascuna per messaggistica esplicita, I/O polled e I/O bit-strobe. Sono supportati i messaggi heartbeat e shutdown. Il modulo si installa su guida DIN ed è specificato per una temperatura di esercizio di -25 ~ +75 ℃.ApplicazioniControllo macchineAutomazione di fabbricaControllo di macchine per confezionamentoAcquisizione dati remotaMonitoraggio ambientale
