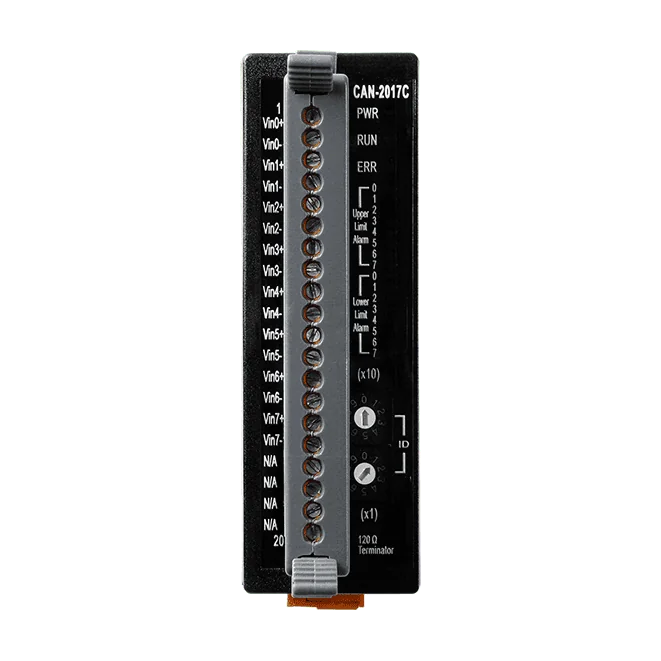

CAN-2017C CANopen Slave Analog Input Module, 8 canali AI
Modulo slave CANopen con otto ingressi analogici differenziali, risoluzione 16 bit e supporto CiA DS-301 v4.02 / DSP-401 v2.1, per montaggio su guida DIN su bus CAN.
- Slave NMT con controllo errori Node Guarding e Heartbeat
- File EDS predefinito fornito e validato con lo strumento CiA CANopen Conformance Test
- 8 ingressi analogici differenziali con risoluzione 16 bit e precisione ±0,1% FSR
- Campi selezionabili, incluso -20 mA ~ +20 mA con resistenza esterna opzionale da 125 Ω
- 10 RxPDO e 10 TxPDO con supporto Dynamic PDO
- Supporta CiA DS-301 v4.02 e DSP-401 v2.1, velocità di trasmissione da 10 k a 1 M
366,00 € per pezzo
| 1-9 pz | 366,00 € | |
|---|---|---|
| 10-30 pz | 347,00 € | −5 % |
| 31+ pz | 329,00 € | −10 % |
Info sui prodotti "CAN-2017C CANopen Slave Analog Input Module, 8 canali AI"
Il CAN-2017C CR è un modulo slave CANopen che porta otto ingressi analogici differenziali su una rete CANopen. È indicato per gli ingegneri che devono leggere segnali da sensori tramite bus CAN usando il protocollo CANopen standard, con lo stato degli ingressi e le impostazioni dei canali accessibili tramite oggetti CANopen convenzionali anziché codice personalizzato.
Ogni canale offre una risoluzione di 16 bit e una scelta di campi di ingresso da ±10 V fino a ±150 mV, oltre a -20 mA a +20 mA quando è installata una resistenza esterna opzionale da 125 Ω. I canali possono essere configurati singolarmente e il modulo supporta il Dynamic PDO insieme alle modalità di trasmissione event-triggered, remotely requested, cyclic e acyclic SYNC.
Il modulo ha superato la validazione con lo strumento CiA CANopen Conformance Test e include un file EDS predefinito. Funziona con alimentazione da +10 a +30 VDC, garantisce un isolamento di 3000 VDC ed è progettato per il montaggio su guida DIN con un intervallo di funzionamento da -25 a +75 °C. Il codice d'ordine CR corrisponde alla versione RoHS del modulo.
Applicazioni
- Controllo di macchine industriali
- Automazione di fabbrica
- Sistemi di controllo per veicoli
- Controllo di apparecchiature medicali
- Acquisizione dati remota
- Monitoraggio ambientale
- Controllo di macchine per il confezionamento
| Ingressi analogici: | 8 |
|---|---|
| Ingresso di alimentazione: | +10 ~ +30 VDC |
| Interfaccia: | Bus CAN |
| Isolamento: | 3000 VDC |
| Montaggio: | Guida DIN |
| Protocollo: | CANopen |
| Temperatura di esercizio: | -25 ~ +75 °C |
| Tipo di prodotto: | Modulo di ingresso analogico |
Specifiche tecniche
| Modulo CPU | |
|---|---|
| Timer watchdog | Watchdog hardware |
| Indicatori LED | |
| Stato | 3 LED per PWR, RUN ed ERR |
| Ingresso analogico | |
| Canali | 8 |
| Tipo di sensore | ±10V, ±5V, ±1V, ±500mV, ±150mV, -20mA ~ +20mA (Richiede resistenza esterna opzionale da 125 Ω) |
| Risoluzione | 16-bit |
| Precisione | +/-0,1% FSR |
| Frequenza di campionamento | 10 campioni/s (Totale) |
| Impedenza di ingresso | >2 MΩ |
| Reiezione di modo comune | 86 dB |
| Reiezione del modo normale | 100 dB |
| Protezione da sovratensione | 240 Vrms |
| Configurazione canale individuale | Sì |
| Deriva dello zero | +/- 10 μV/ °C |
| Deriva di span | +/- 25 ppm/°C |
| Isolamento | 3000 VDC |
| CANopen | |

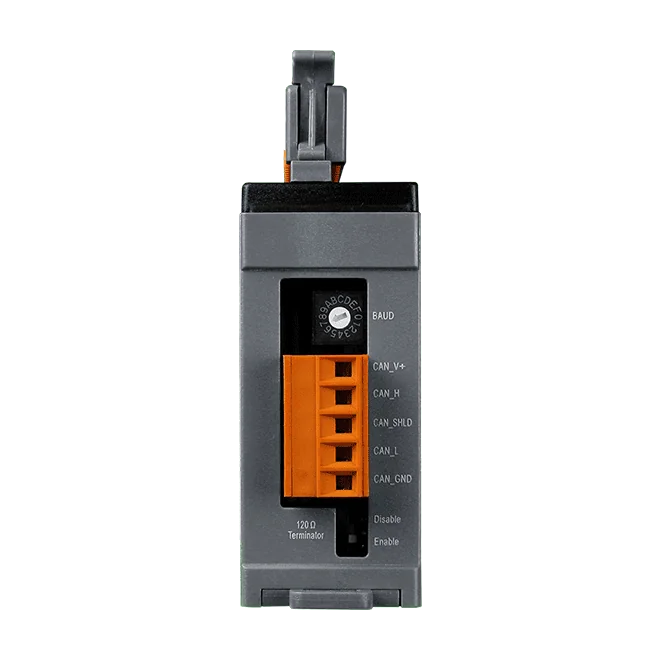

| Velocità di trasmissione | 10 k ~ 1 M |
| Isolamento | 3000 VDC per DC-DC, 2500 Vrms per fotoaccoppiatore |
| Resistore di terminazione | 120 Ω integrata |
| Protocollo | CiA 301 v4.02, CiA 401 v2.1 |
| ID nodo | 1 ~ 99 |
| N. di PDO | 10 RxPDO, 10 TxPDO |
| Modalità PDO | Attivato da evento, richiesto da remoto, SYNC ciclico e aciclico |
| Controllo errori | Protocollo Node Guarding / Produttore Heartbeat |
| NMT | Slave |
| Messaggio EMCY | Sì |
| Alimentazione | |
| Consumo | 2.0 W |
| Meccanico | |
| Dimensioni (mm) | 33 x 99 x 78 ( W x L x H ) |
| Installazione | Guida DIN |
| Ambiente | |
| Temperatura di esercizio | -25 ~ +75 °C |
| Temperatura di stoccaggio | -30 ~ +80 °C |
| Umidità | 10 ~ 90% UR, senza condensa |
Specifiche come pubblicate dal produttore. Soggette a modifiche.
