uPAC-7186EG-G PAC z serią ISaGRAF, kompaktowy sterownik PAC z portami szeregowym i Ethernet, procesor 80186-80, MiniOS7

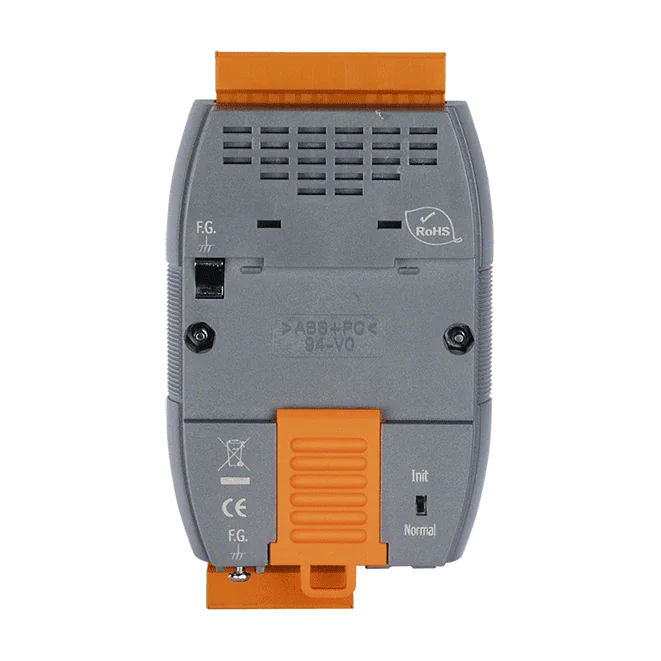

uPAC-7186 oparty na ISaGRAF z procesorem 80186-80, MiniOS7 i wyświetlaczem LED 7-segmentowym.

Sterownik I-7188EG CR to kompaktowy programowalny sterownik automatyki (PAC) łączący procesor 80188 taktowany 40 MHz z wbudowanym środowiskiem SoftLogic ISaGRAF Ver.3. Logikę sterowania można pisać zgodnie z normą IEC 61131-3 i wykonywać bezpośrednio w urządzeniu. Sprawdza się w zadaniach sterowania wymagających niewielkich gabarytów i łączności Ethernet.Komunikację obsługują jeden port Ethernet 10Base-T (RJ-45), jeden port RS-232 i jeden port RS-485, z prędkościami transmisji szeregowej do 115200 bps. Sterownik obsługuje pracę jako master Modbus RTU/ASCII oraz jako slave Modbus RTU i Modbus TCP/IP, a także opcje DCON, Fbus i Ebus oraz protokół zdefiniowany przez użytkownika. Gdy potrzebne są dodatkowe porty szeregowe lub wejścia/wyjścia, można zamontować płytkę rozszerzeń X-Board.Ten kod zamówieniowy dotyczy wersji standardowej, bez 5-cyfrowego wyświetlacza LED 7-segmentowego, oferowanego w modelu I-7188EGD. Urządzenie montuje się na szynie DIN, pobiera 2,0 W z zasilania +10 do 30 VDC i przeznaczone jest do pracy w zakresie temperatur od -25 do +75 °C.ZastosowaniaWbudowana logika sterowania w IEC 61131-3 tworzona w ISaGRAFKomunikacja Modbus między hostami Ethernet a urządzeniami szeregowymi RTU

I-7188EGD to programowalny sterownik automatyki w obudowie wielkości dłoni, który działa na wbudowanym środowisku ISaGRAF Ver.3 SoftLogic, programowanym zgodnie z IEC 61131-3. Opiera się na procesorze 80188 taktowanym częstotliwością 40 MHz, pracującym pod systemem operacyjnym MiniOS7, i zapewnia inżynierom łączność Ethernet oraz komunikację szeregową w kompaktowej obudowie montowanej na szynie DIN.W porównaniu ze standardowym modelem I-7188EG ten wariant wyposażono w 5-cyfrowy wyświetlacz LED 7-segmentowy, który pokazuje informacje o stanie bezpośrednio na urządzeniu. Poza tym oba modele mają takie same podstawowe funkcje, w tym pojedynczy port Ethernet 10Base-T, jeden port RS-232 i jeden port RS-485.Możliwa jest rozbudowa za pomocą płytki rozszerzeń we/wy X-Board, która może dodać porty COM, wejścia/wyjścia lub pamięć.ISaGRAF nie działa na komputerach PC z 64-bitowym systemem Windows 7 lub 8; w takich systemach zalecanym rozwiązaniem jest Win-GRAF.

Sterownik I-7188XG CR to kompaktowy programowalny sterownik automatyki, który działa z wbudowanym środowiskiem ISaGRAF Ver.3 SoftLogic zgodnym z IEC 61131-3, co czyni go praktycznym wyborem do lokalnej logiki sterowania w małej obudowie montowanej na szynie DIN. Łączy procesor 80188 o częstotliwości 40 MHz z systemem MiniOS7 oraz dwoma portami szeregowymi do podłączania urządzeń terenowych.Dostępne są dwa porty szeregowe: jeden RS-232/RS-485 i jeden RS-485, oba nieizolowane, o prędkości do 115200 bps. Obsługiwane są funkcje mastera Modbus RTU/ASCII oraz slave Modbus RTU, a także DCON, protokoły zdefiniowane przez użytkownika oraz zdalne moduły I/O przez DCON lub Modbus RTU. Opcjonalna płyta X-Board umożliwia dodanie portów COM, wejść/wyjść lub pamięci.Ten wariant nie posiada 5-cyfrowego wyświetlacza LED 7-segmentowego; funkcja ta występuje w modelu I-7188XGD. Należy pamiętać, że ISaGRAF nie działa na komputerach PC z 64-bitowym systemem Windows 7 lub 8, dlatego w takim przypadku odpowiednim środowiskiem programistycznym jest Win-GRAF.ZastosowaniaSamodzielna logika sterowania zgodna z IEC 61131-3 w kompaktowych szafachOdpytywanie urządzeń terenowych jako master Modbus RTU/ASCIIBramki urządzeń szeregowych i lokalne moduły I/O w panelach na szynie DIN
