I-7188XG Kompaktowy sterownik PAC ISaGRAF z portami szeregowymi, 1 DI i 1 DO

Moduł I-7188XGD to kompaktowy programowalny sterownik automatyki (PAC), który wykonuje logikę zgodną z normą IEC 61131-3 dzięki wbudowanemu środowisku ISaGRAF Ver.3 SoftLogic, działającemu na procesorze 80188 o taktowaniu 40 MHz pod kontrolą systemu MiniOS7. Urządzenie przeznaczono dla inżynierów, którzy potrzebują sterowania urządzeniami szeregowymi oraz lokalnej logiki w małej obudowie montowanej na szynie DIN.Dwa porty szeregowe, RS-232/RS-485 oraz RS-485, obsługują pracę jako master lub slave Modbus RTU/ASCII, a także protokół DCON i protokoły zdefiniowane przez użytkownika. Model I-7188XGD rozszerza bazowy I-7188XG o 5-cyfrowy wyświetlacz LED 7-segmentowy, co pozwala na wyświetlanie wartości statusowych bezpośrednio na urządzeniu. Jeżeli standardowa konfiguracja jest niewystarczająca, opcjonalna płyta rozszerzeń X-Board może dodać porty COM, wejścia/wyjścia lub pamięć.Należy pamiętać, że ISaGRAF nie działa na komputerach 64-bitowych z systemem Windows 7 lub 8. W takich przypadkach odpowiednim środowiskiem programistycznym jest Win-GRAF.ZastosowaniaSterowanie urządzeniami szeregowymi w sieciach RS-232/RS-485Komunikacja Modbus RTU w trybie master lub slaveLokalne sterowanie logiczne w szafach sterowniczych na szynie DIN

Sterownik I-7188EG CR to kompaktowy programowalny sterownik automatyki (PAC) łączący procesor 80188 taktowany 40 MHz z wbudowanym środowiskiem SoftLogic ISaGRAF Ver.3. Logikę sterowania można pisać zgodnie z normą IEC 61131-3 i wykonywać bezpośrednio w urządzeniu. Sprawdza się w zadaniach sterowania wymagających niewielkich gabarytów i łączności Ethernet.Komunikację obsługują jeden port Ethernet 10Base-T (RJ-45), jeden port RS-232 i jeden port RS-485, z prędkościami transmisji szeregowej do 115200 bps. Sterownik obsługuje pracę jako master Modbus RTU/ASCII oraz jako slave Modbus RTU i Modbus TCP/IP, a także opcje DCON, Fbus i Ebus oraz protokół zdefiniowany przez użytkownika. Gdy potrzebne są dodatkowe porty szeregowe lub wejścia/wyjścia, można zamontować płytkę rozszerzeń X-Board.Ten kod zamówieniowy dotyczy wersji standardowej, bez 5-cyfrowego wyświetlacza LED 7-segmentowego, oferowanego w modelu I-7188EGD. Urządzenie montuje się na szynie DIN, pobiera 2,0 W z zasilania +10 do 30 VDC i przeznaczone jest do pracy w zakresie temperatur od -25 do +75 °C.ZastosowaniaWbudowana logika sterowania w IEC 61131-3 tworzona w ISaGRAFKomunikacja Modbus między hostami Ethernet a urządzeniami szeregowymi RTU

I-7188EGD to programowalny sterownik automatyki w obudowie wielkości dłoni, który działa na wbudowanym środowisku ISaGRAF Ver.3 SoftLogic, programowanym zgodnie z IEC 61131-3. Opiera się na procesorze 80188 taktowanym częstotliwością 40 MHz, pracującym pod systemem operacyjnym MiniOS7, i zapewnia inżynierom łączność Ethernet oraz komunikację szeregową w kompaktowej obudowie montowanej na szynie DIN.W porównaniu ze standardowym modelem I-7188EG ten wariant wyposażono w 5-cyfrowy wyświetlacz LED 7-segmentowy, który pokazuje informacje o stanie bezpośrednio na urządzeniu. Poza tym oba modele mają takie same podstawowe funkcje, w tym pojedynczy port Ethernet 10Base-T, jeden port RS-232 i jeden port RS-485.Możliwa jest rozbudowa za pomocą płytki rozszerzeń we/wy X-Board, która może dodać porty COM, wejścia/wyjścia lub pamięć.ISaGRAF nie działa na komputerach PC z 64-bitowym systemem Windows 7 lub 8; w takich systemach zalecanym rozwiązaniem jest Win-GRAF.

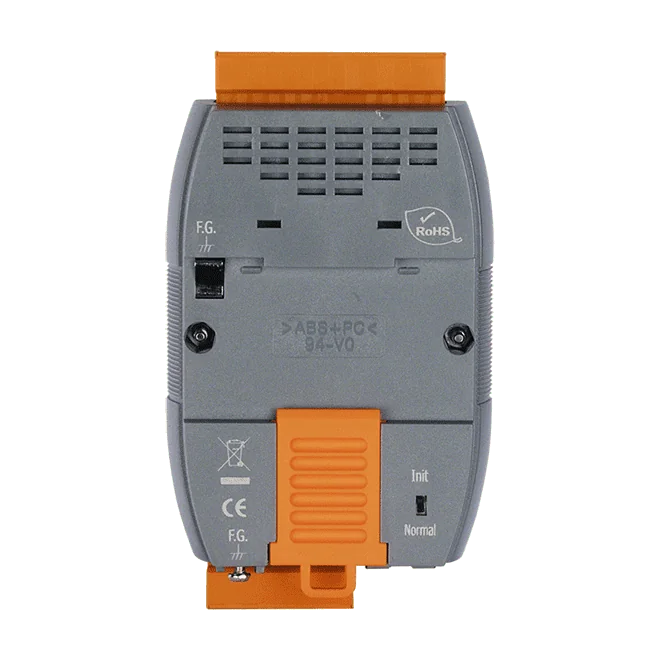

Kompaktowy sterownik PAC z portami szeregowym i Ethernet, oparty na ISaGRAF, z procesorem 80186-80 i systemem MiniOS7.
