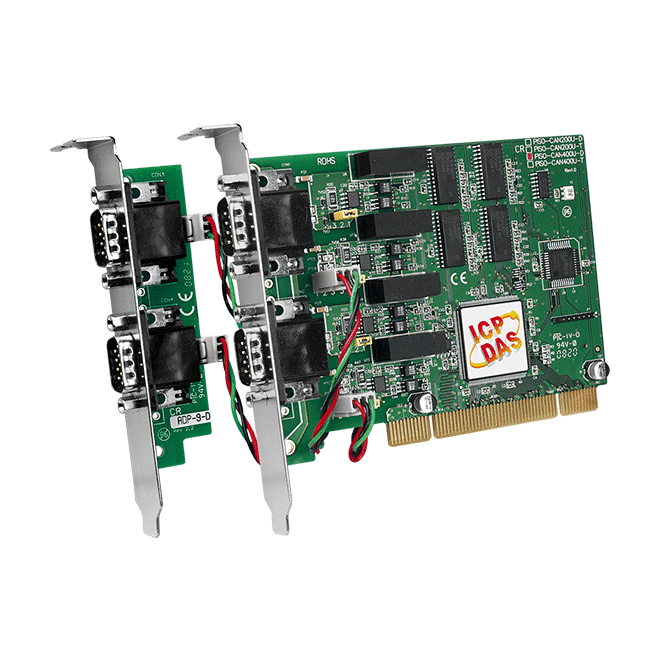

PISO-CAN400U-D Uniwersalna karta PCI CAN, 4 porty izolowane CAN 2.0A/2.0B
Czteroportowa izolowana karta interfejsu CAN 2.0A/2.0B do gniazd PCI 3,3 V i 5 V, z izolacją optoelektroniczną 2500 Vrms i programowalnymi szybkościami do 1 Mbps.
- Cztery niezależne porty komunikacyjne magistrali CAN 2.0A/2.0B, każdy z łączem D-sub 9-pinowym
- Izolacja optyczna magistrali CAN o wytrzymałości 2500 Vrms (optoizolator) i 3000 VDC (przetwornica DC-DC)
- Programowana szybkość transmisji od 10 kbps do 1 Mbps
- Rezystor terminujący 120 Ω dla każdego portu, wybierany zworką
- Uniwersalna karta PCI do gniazd 3,3 V i 5 V, magistrala PCI 33 MHz 32-bit (V2.1), plug and play
- Bezpośrednie mapowanie pamięci do kontrolerów CAN
558,00 € za sztukę
| 1-9 szt. | 558,00 € | |
|---|---|---|
| 10-30 szt. | 530,00 € | −5 % |
| 31+ szt. | 502,00 € | −10 % |
Informacje dot. produktu "PISO-CAN400U-D Uniwersalna karta PCI CAN, 4 porty izolowane CAN 2.0A/2.0B"
PISO-CAN400U-D dodaje do komputera PC cztery niezależne porty magistrali CAN 2.0A/2.0B za pośrednictwem jednej uniwersalnej karty PCI. Każdy port wykorzystuje kontroler NXP SJA1000T i zapewnia izolację optyczną po stronie magistrali, co pomaga chronić komputer PC przed awariami i zakłóceniami masy w sieci.
Karta sprawdza się w projektach sieci CAN opartych na komputerowym systemie nadzoru lub akwizycji danych. Jej uniwersalna konstrukcja PCI obsługuje zarówno gniazda 5 V, jak i 3,3 V, a magistrala 33 MHz, 32-bitowa pozwala na pracę w trybie plug and play. Każdy port ma rezystor terminujący 120 Ω wybierany zworką, dzięki czemu terminację można ustawić osobno dla każdego portu, stosownie do topologii sieci.
Sterowniki i zestawy SDK są dostarczane dla systemów Windows i Linux, z obsługą LabVIEW, DASYLab oraz InduSoft, a zestaw SDK obejmuje kilka popularnych środowisk programistycznych. Producent deklaruje, że karta została zweryfikowana pod kątem jednoczesnej obsługi 100 węzłów CAN.
Zastosowania
- Systemy zarządzania logistyką
- Sterowanie i monitorowanie przemysłowych sieci CAN połączonych z komputerem PC
- Łączenie czujników i siłowników w sieć w ramach sterowania maszyną lub podsystemem
| Interfejs: | PCI |
|---|---|
| Izolacja: | 2500 Vrms (fotosprzęgło) |
| Porty: | 4 |
| Protokół: | CAN 2.0A/2.0B |
| Temperatura robocza: | 0 ~ +60 °C |
| Typ produktu: | Karta PCI CAN |
Dane techniczne
| Oprogramowanie | |
|---|---|
| Sterownik | Windows XP/7/8/10 (32-bit/64-bit OS), Linux 2.6.x ~ 5.4.0, LabView, DASYLab, InduSoft |
| SDK | VB 6.0, VC++ 6.0, BCB 6.0, Delphi 4.0, C#.Net, VB.Net |
| Magistrala PC | |
| Typ | Universal PCI, 3,3 V i 5 V, 33 MHz, 32-bit, plug and play |
| CAN | |
| Sterownik | NXP SJA1000T z zegarem 16 MHz |
| Porty | 4 |
| Prędkość transmisji | 10 k ~ 1 Mbps |
| Izolacja | 3000 VDC dla DC-DC, 2500 Vrms dla optoizolatora |
| Rezystor zaciskowy | Zworka dla rezystora terminującego 120 Ω |
| Zasilanie | |
| Pobór mocy | 300 mA @ 5 V |
| Mechaniczne | |
| Wymiary (mm) | 126 x 85 x 22 (W x L x D) |
| Środowisko | |
| Temperatura pracy | 0 ~ +60 °C |
| Temperatura przechowywania | -20 ~ +70 °C |
| Wilgotność | 5 ~ 85% RH, bez kondensacji |
Dane techniczne opublikowane przez producenta. Mogą ulec zmianie.
Zaloguj się
Akcesoria
![CA-0910-C DB9 Female to 3-wire CAN Port Cable [Pin2, Pin3 and Pin7], 1M](https://icpdas-tech.eu/media/d8/ee/9d/1793280036/CA-0910-C-CA-0910-C_la01.webp?ts=1793280036 "CA-0910-C Kabel CAN 3-żyłowy DB9 gniazdo na 3-pinowy port CAN [Pin2, Pin3 i Pin7], 1 m")
Kabel CAN 3-żyłowy z gniazdem DB9 na 3-pinowy port CAN [Pin2, Pin3 i Pin7], 1 m.
CD-002 to rozdzielany rdzeń ferrytowy do tłumienia zakłóceń elektromagnetycznych i wysokiej częstotliwości w kablach okrągłych. Jego składana plastikowa obudowa zamyka się wokół kabla i trzyma ferryt w bezpiecznym położeniu, dzięki czemu można go zamontować bez ponownego zakańczania kabla.Rdzeń przeznaczony jest do tłumienia zakłóceń niskoczęstotliwościowych generowanych przez sterowniki silników, falowniki i silniki elektryczne. Może być montowany w już zainstalowanych urządzeniach lub dodawany podczas prac posumulacyjnych na kablach danych i zasilania urządzeń elektronicznych, co sprawdza się w środowiskach, w których zakłócenia EMI lub RFI wpływają na integralność sygnału.W każdym opakowaniu znajduje się 10 rdzeni, dostarczanych w kolorze białym, o znamionowym zakresie temperatur pracy od -40 °C do 75 °C. Maksymalna średnica kabla wynosi Ø13 mm.ZastosowaniaTłumienie zakłóceń niskoczęstotliwościowych pochodzących ze sterowników silnikówRedukcja zakłóceń generowanych przez falowniki i silnikiRedukcja EMI i RFI na kablach danych urządzeń elektronicznychRedukcja EMI i RFI na kablach zasilających urządzeń elektronicznychModernizacja istniejących instalacji
CNT-CAN CR to złącze magistrali CAN do szybkiego podłączenia węzła CAN do linii magistrali. Dzięki technologii szybkozłączek nie trzeba zdejmować izolacji z przewodów magistrali, co upraszcza montaż.Złącze ma plastikową obudowę ze zintegrowanym rezystorem terminującym, który wybiera się wbudowanym przełącznikiem. Posiada dwa wejścia kablowe oraz gniazdo D-Sub 9-pinowe z wyprowadzeniem kabla pod kątem 90°, a także jest dostępne z interfejsem programowania.Sprawdzi się u inżynierów, którzy muszą dodać urządzenie CAN do istniejącej linii magistrali CAN przy minimalnym nakładzie okablowania i z jasnym wyborem terminacji magistrali.ZastosowaniaPodłączanie węzła magistrali CAN do linii magistrali CANDodawanie urządzeń CAN do istniejącej sieci CAN
Wtyk montażowy M12 A-code, 5-pinowy (gniazdo).
Podobne produkty

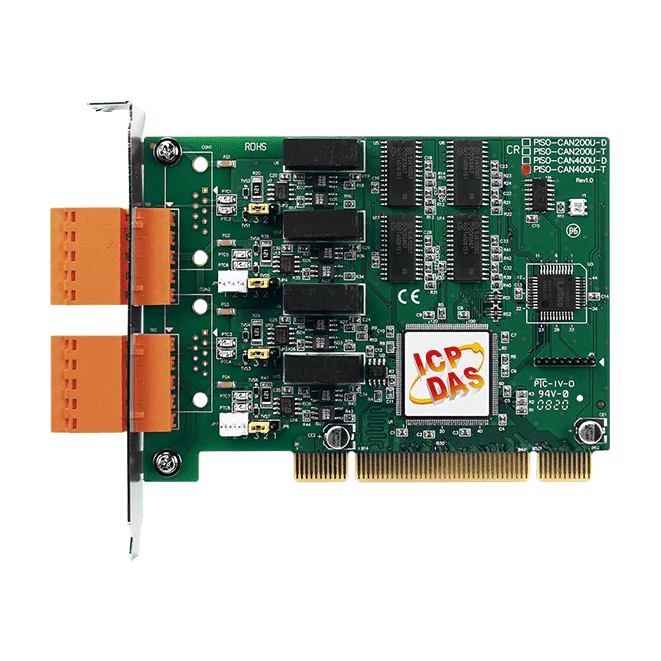

PISO-CAN400U-T to czteroportowa karta interfejsu magistrali CAN do komputerów PC, które wymagają kilku niezależnych sieci CAN na jednym hoście. Każdy port obsługuje CAN 2.0A i 2.0B i pracuje z programowalną prędkością do 1 Mbps, dzięki czemu jedna karta może obsługiwać wiele magistrali o różnych wymaganiach czasowych.Każdy port CAN jest izolowany optycznie: izolacja fotosprzęgaczowa na magistrali wynosi 2500 Vrms, a izolacja DC-DC 3000 VDC, co pomaga chronić komputer hosta przed awariami po stronie obiektowej. Zworka wybiera rezystor końcowy 120 Ω niezależnie dla każdego portu, a karta została zweryfikowana pod kątem jednoczesnej obsługi 100 węzłów CAN.Karta opiera się na kontrolerze CAN NXP SJA1000T z zegarem 16 MHz oraz nadajnikach-odbiornikach 82C250/251, z bezpośrednim mapowaniem pamięci do kontrolerów. Jest uniwersalną kartą PCI, działającą zarówno w gniazdach PCI 3,3 V, jak i 5 V, i jest typu plug and play. Sterowniki są dostarczane dla systemów Windows i Linux, wraz z obsługą LabVIEW, DASYLab i InduSoft oraz zestawami SDK dla kilku środowisk programistycznych.ZastosowaniaSystemy zarządzania logistykąSterowanie i monitorowanie w różnych gałęziach przemysłu

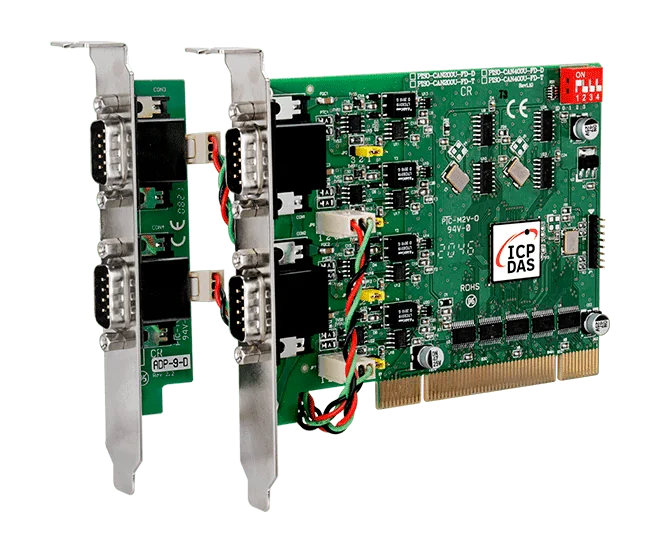

PISO-CAN400U-FD-D to uniwersalna karta PCI, która zapewnia komputerowi hosta cztery niezależne, izolowane porty magistrali CAN. Obsługuje zarówno klasyczny CAN 2.0 A/B, jak i CAN FD, dzięki czemu jedna karta może obsługiwać starsze sieci CAN oraz nowsze rozwiązania o większej przepustowości i większych polach danych.Każdy port korzysta z złącza D-sub 9-pinowego, a do karty dołączono płytkę ADP-9-D. Konstrukcja oparta jest na kontrolerze Microchip MCP2518FD CAN FD oraz nadajnikach-odbiornikach z serii TI TCAN1042HG. Arbitraż magistrali, wykrywanie błędów, automatyczna korekcja i retransmisja realizowane są sprzętowo. Rezystor terminujący 120 omów wybiera się zworką na płytce, a numer płytki ustawia się przełącznikiem DIP.Sterowniki są dostarczane dla systemów Windows 7/8.1/10 oraz Linux 5.10, wraz z przykładami i bibliotekami dla C#.Net, VB.Net i VC++.Net. Karta sprawdza się u inżynierów budujących systemy sterowania i monitoringu, które wymagają kilku kanałów CAN w jednym komputerze PC.ZastosowaniaSterowanie i monitoring urządzeń podłączonych do magistrali CAN w różnych gałęziach przemysłuWielokanałowa komunikacja CAN i CAN FD z poziomu komputera PC

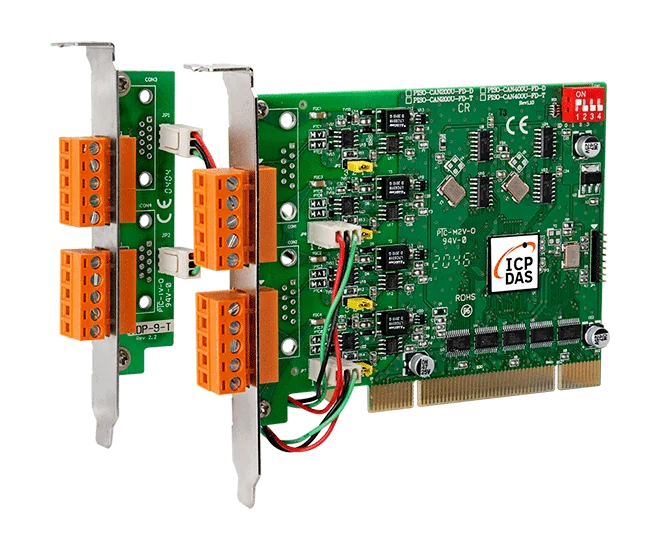

Karta PISO-CAN400U-FD-T to oparta na komputerze PC karta magistrali CAN, która zapewnia hostowi z systemem Windows lub Linux cztery niezależne, izolowane porty CAN FD. Jest przeznaczona dla inżynierów, którzy potrzebują kilku sieci CAN lub CAN FD w jednym gnieździe PCI, a każdy port jest podłączony przez złącze zaciskowe 5-pinowe.Karta oparta jest na kontrolerze CAN FD Microchip MCP2518FD oraz nadajnikach-odbiornikach serii TI TCAN1042HG. Obsługuje normy ISO 11898-2 oraz CAN 2.0 A/B, a CAN FD może działać w trybie ISO lub non-ISO (Bosch), wybieranym w konfiguracji. Filtrowanie wiadomości, numer karty ustawiany przełącznikiem DIP oraz rezystor końcowy 120 Ω wybierany zworką ułatwiają integrację karty z istniejącą magistralą.Ten kod zamówienia zawiera płytkę ADP-9-T. Sterowniki są dostarczane dla systemów Windows 7/8.1/10 oraz Linux 5.10, a dema i biblioteki dla C#.Net, VB.Net i VC++.Net pozwalają szybko rozpocząć tworzenie aplikacji.ZastosowaniaSterowanie i monitorowanie sieci CAN oraz CAN FD z poziomu komputera PCIntegracja różnorodnych urządzeń komunikacyjnych z systemami sterowania i monitoringu przemysłowego
