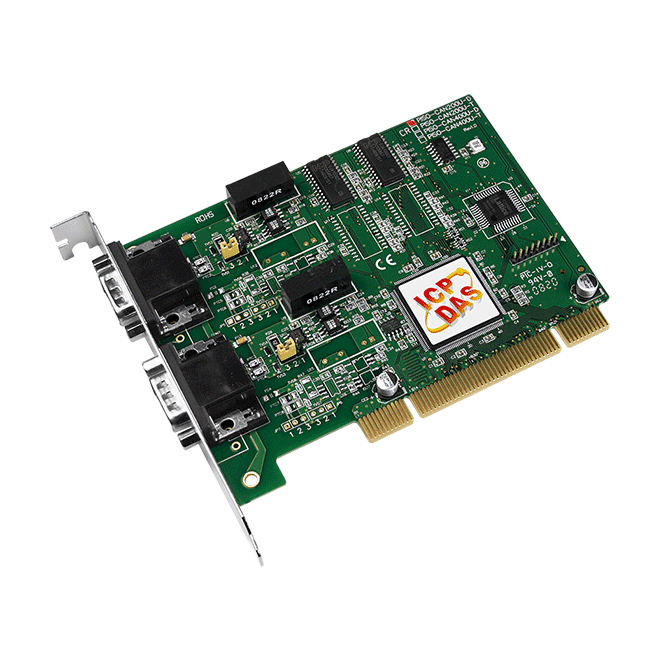

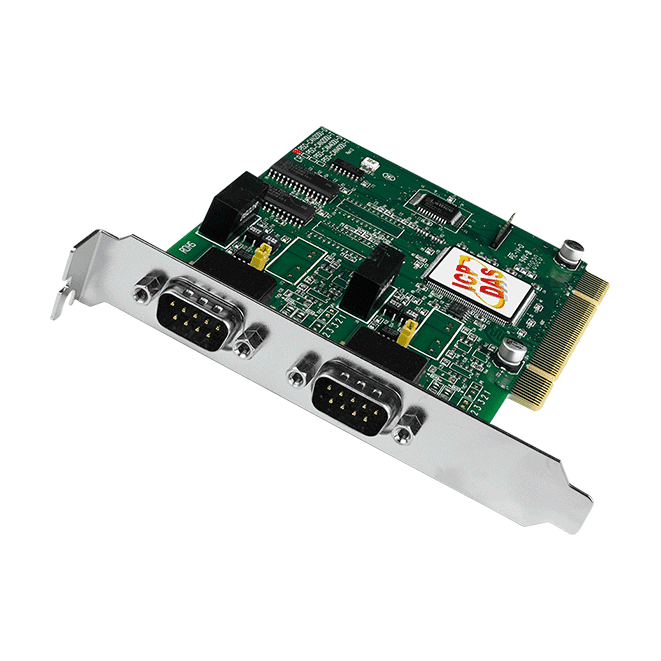

PISO-CAN200U-D Dwuportowa izolowana karta CAN Bus, uniwersalna PCI
Dwuportowa izolowana uniwersalna karta PCI CAN 2.0A/2.0B ze złączem 9-pinowym D-sub, programowalna do 1 Mbps i z izolacją optyczną 2500 Vrms na magistrali CAN.
- Dwa niezależne porty magistrali CAN 2.0A/2.0B na jednej karcie PCI
- Izolacja optyczna 2500 Vrms na magistrali CAN oraz izolacja DC-DC 3000 VDC
- Programowalna prędkość transmisji od 10 kbps do 1 Mbps
- Kontroler NXP SJA1000T z zegarem 16 MHz i nadajnikami-odbiornikami 82C250/251
- Rezystor końcowy 120 Ω wybierany zworką dla każdego portu
- Uniwersalna karta PCI obsługująca gniazda 5 V i 3,3 V, 33 MHz 32-bit, plug and play
455,00 € za sztukę
| 1-9 szt. | 455,00 € | |
|---|---|---|
| 10-30 szt. | 432,00 € | −5 % |
| 31+ szt. | 409,00 € | −10 % |
Informacje dot. produktu "PISO-CAN200U-D Dwuportowa izolowana karta CAN Bus, uniwersalna PCI"
PISO-CAN200U-D to dwuportowa karta interfejsu magistrali CAN do komputerów PC, która zapewnia inżynierom dwa niezależne kanały CAN 2.0A/2.0B, każdy z izolacją optyczną. Nadaje się do systemów monitoringu i sterowania opartych na PC, które muszą komunikować się przez CAN z czujnikami, siłownikami i inteligentnymi urządzeniami polowymi.
Każdy port oparto na kontrolerze CAN NXP SJA1000T z zegarem 16 MHz oraz nadajnikach-odbiornikach 82C250/251, które obsługują arbitraż magistrali, wykrywanie błędów z automatyczną korekcją i retransmisją. Karta oferuje bezpośrednie mapowanie pamięci kontrolerów CAN oraz rezystor końcowy 120 Ω wybierany zworką, osobno dla każdego portu. Prędkość transmisji jest programowalna od 10 kbps do 1 Mbps.
Uniwersalny format PCI obsługuje zarówno gniazda 5 V, jak i 3,3 V (33 MHz, 32 bity, plug and play). Sterowniki są dostępne dla systemów Windows i Linux, a pakiet SDK zawiera opcje dla VB, VC++, BCB, Delphi i .NET, z podaną zgodnością z LabVIEW, DASYLab i InduSoft.
Zastosowania
- Sterowanie i monitoring w różnych zastosowaniach przemysłowych
- Stacje wymiany akumulatorów do motocykli elektrycznych
| Interfejs: | PCI |
|---|---|
| Izolacja: | 2500 Vrms (optosprzęgacz) |
| Montaż: | Gniazdo PCI |
| Porty: | 2 |
| Protokół: | CAN 2.0A/2.0B |
| Temperatura robocza: | 0 ~ +60 °C |
| Typ produktu: | Karta PCI |
Dane techniczne
| Oprogramowanie | |
|---|---|
| Sterownik | Windows XP/7/8/10 (32-bit/64-bit OS), Linux 2.6.x ~ 5.4.0, LabView, DASYLab, InduSoft |
| SDK | VB 6.0, VC++ 6.0, BCB 6.0, Delphi 4.0, C#.Net, VB.Net |
| Magistrala PC | |
| Typ | Universal PCI, 3,3 V i 5 V, 33 MHz, 32-bit, plug and play |
| CAN | |
| Sterownik | NXP SJA1000T z zegarem 16 MHz |
| Porty | 2 |
| Prędkość transmisji | 10 k ~ 1 Mbps |
| Izolacja | 3000 VDC dla DC-DC, 2500 Vrms dla optoizolatora |
| Rezystor zaciskowy | Zworka dla rezystora terminującego 120 Ω |
| Zasilanie | |
| Pobór mocy | 250 mA @ 5 V |
| Mechaniczne | |
| Wymiary (mm) | 126 x 85 x 22 (W x L x D) |
| Środowisko | |
| Temperatura pracy | 0 ~ +60 °C |
| Temperatura przechowywania | -20 ~ +70 °C |
| Wilgotność | 5 ~ 85% RH, bez kondensacji |
Dane techniczne opublikowane przez producenta. Mogą ulec zmianie.
