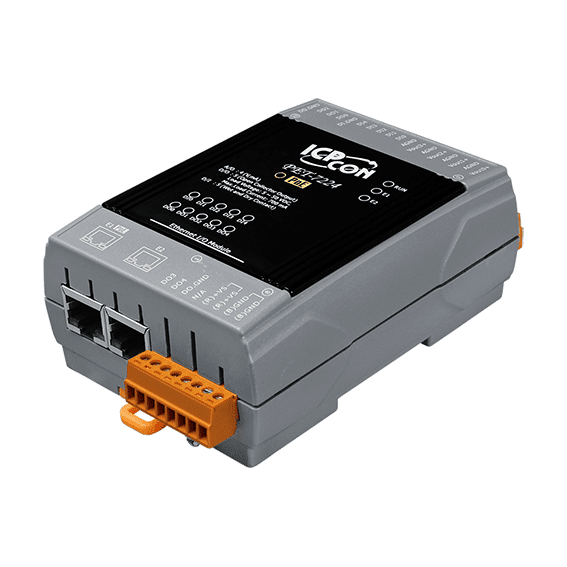

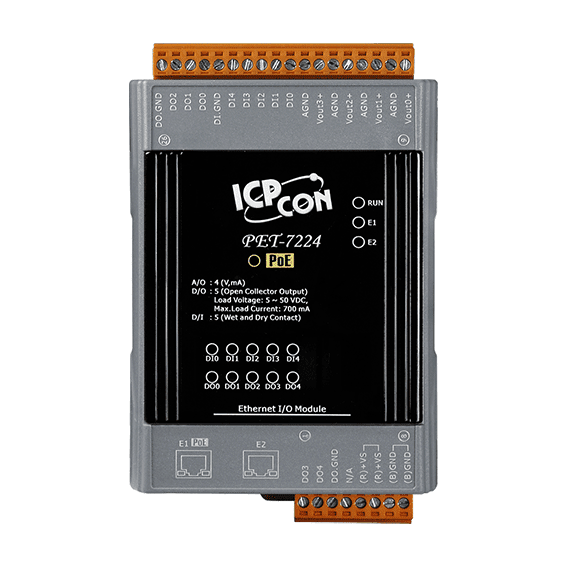

PET-7224 Moduł Ethernet I/O z zasilaniem PoE, 4 wyjścia analogowe AO, 5 wejść cyfrowych DI, 5 wyjść cyfrowych DO

Moduł ET-7024 łączy w jednym module montowanym na szynie DIN cztery wyjścia analogowe, pięć wejść cyfrowych i pięć wyjść cyfrowych. Pojedyncze urządzenie może sterować siłownikami w polu oraz odczytywać stany przełączników i czujników przez Modbus TCP lub Modbus UDP, co minimalizuje okablowanie i zajmowaną przestrzeń w szafie.Każde wyjście analogowe może być ustawione na napięcie (+0 ~ +5 VDC, ±5 VDC, +0 ~ +10 VDC, ±10 VDC) lub prąd (0 ~ 20 mA, 4 ~ 20 mA), a wyboru dokonuje się dla każdego kanału osobno za pomocą zworki. Wejścia cyfrowe obsługują styki bezpotencjałowe i potencjałowe i zawierają funkcję licznika 32-bitowego, natomiast wyjścia cyfrowe są izolowane, typu open-collector (sink), o obciążalności 600 mA na kanał.Wbudowany serwer WWW i interfejs HMI w przeglądarce, podwójny watchdog oraz połączenie par wejście/wyjście upraszczają uruchomienie i monitorowanie. Moduł zapewnia izolację I/O 2500 VDC, ochronę ESD ±4 kV ze stykiem na każdym zacisku i jest zgodny z dyrektywą RoHS.ZastosowaniaAutomatyka budynkowaAutomatyka przemysłowaAutomatyka maszynZdalna konserwacjaZdalna diagnostykaUrządzenia testowe

Moduł ET-7224 CR łączy w jednej obudowie montowanej na szynie DIN kanały wyjść analogowych, wejść cyfrowych i wyjść cyfrowych. Każde z czterech wyjść analogowych można ustawić zworką jako napięciowe lub prądowe, z zakresami +/-5 V, +/-10 V, 0 ~ 20 mA oraz 4 ~ 20 mA, co jest wygodne dla inżynierów, którzy muszą sterować mieszanym zestawem siłowników polowych z jednego modułu.Komunikacja odbywa się przez Modbus TCP i Modbus UDP, a konfiguracja oraz monitorowanie są możliwe dzięki wbudowanemu serwerowi WWW i interfejsowi HMI w przeglądarce. Zintegrowany przełącznik 2-portowy 10/100 Base-TX z funkcją LAN bypass pozwala łączyć moduły łańcuchowo wzdłuż linii sieciowej bez osobnego przełącznika w każdym węźle.Moduł przeznaczony jest do automatyki budynkowej, fabrycznej i maszynowej, a także do zdalnej obsługi serwisowej i diagnostyki. Oferuje podwójny watchdog, programowalne wartości po włączeniu zasilania i wartości bezpieczne dla wyjść, izolację I/O 2500 VDC oraz izolację Ethernet 1500 VDC.ZastosowaniaAutomatyka budynkowaAutomatyka fabrycznaAutomatyka maszynowaZdalna obsługa serwisowaZdalna diagnostykaSprzęt testowy

Moduł PET-7024 CR łączy w jednej obudowie montowanej na szynie DIN kanały wyjść analogowych, wejść cyfrowych i wyjść cyfrowych z interfejsem Ethernet. Cztery wyjścia analogowe można ustawić zworkami jako napięciowe lub prądowe, obejmując zakresy ±5 V, ±10 V, 0 ~ 20 mA i 4 ~ 20 mA, dzięki czemu jeden moduł może sterować różnymi siłownikami i regulatorami w terenie. Pięć wejść cyfrowych przyjmuje styki bezpotencjałowe lub zasilane, a wbudowany 32-bitowy licznik obsługuje dodatkowo sygnały impulsowe. Pięć wyjść cyfrowych to izolowane wyjścia typu open-collector w konfiguracji sink.Zasilanie może być doprowadzone przez Ethernet w standardzie IEEE 802.3af, klasa 1 (PoE), lub z listwy zaciskowej +12 ~ +48 VDC, co upraszcza okablowanie w szafach, w których osobne zasilanie jest niewygodne. Obsługiwane są protokoły Modbus TCP i Modbus UDP, a wbudowany serwer WWW oraz panel HMI w przeglądarce umożliwiają konfigurację i monitorowanie za pomocą przeglądarki internetowej.Ten wariant zgodny z dyrektywą RoHS przeznaczony jest do automatyki budynkowej, automatyzacji fabryk i maszyn oraz zdalnej obsługi serwisowej i diagnostyki. Izolacja I/O 2500 VDC wewnątrz modułu oraz ochrona ESD 4 kV pomagają chronić moduł w trudnych warunkach elektrycznych.ZastosowaniaAutomatyka budynkowaAutomatyzacja fabrykAutomatyzacja maszynZdalna obsługa serwisowaZdalna diagnostykaSprzęt testowy

Moduł PET-7226 CR to wielofunkcyjny moduł I/O Ethernet, który w jednej obudowie montowanej na szynie DIN łączy sześć wejść analogowych, dwa wyjścia analogowe, dwa wejścia cyfrowe z możliwością liczenia impulsów oraz dwa wyjścia cyfrowe. Zasilanie może być doprowadzone przez Ethernet (PoE) lub z listwy zaciskowej, dzięki czemu pojedynczy kabel sieciowy obsługuje zarówno komunikację, jak i zasilanie w rozproszonej architekturze I/O.Każde wejście analogowe można ustawić na odpowiedni zakres napięciowy lub prądowy, a każde wejście i wyjście analogowe może być przełączane między napięciem a prądem za pomocą położenia zworki. Każde wejście analogowe jest zabezpieczone przed przepięciem do 240 Vrms, co pomaga w przypadku podłączenia modułu do okablowania polowego o zmiennej jakości.Wbudowany dwuportowy przełącznik z obejściem LAN (LAN bypass) umożliwia łańcuchowe połączenie modułów wzdłuż linii sieciowej. Obsługiwane są protokoły Modbus TCP oraz Modbus UDP, a wbudowany serwer WWW zapewnia interfejs HMI w przeglądarce do konfiguracji i monitorowania.ZastosowaniaAutomatyka budynkowaAutomatyka przemysłowaAutomatyka maszynZdalne utrzymanie ruchuZdalna diagnostykaSprzęt testowy
