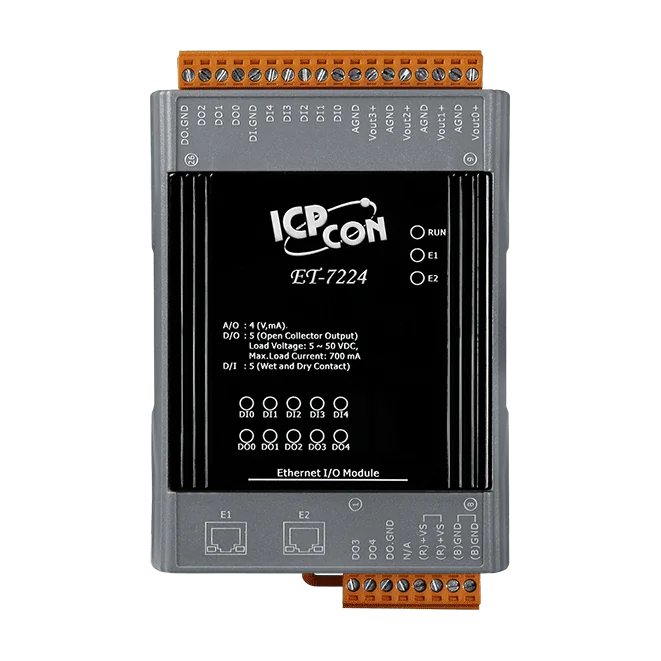

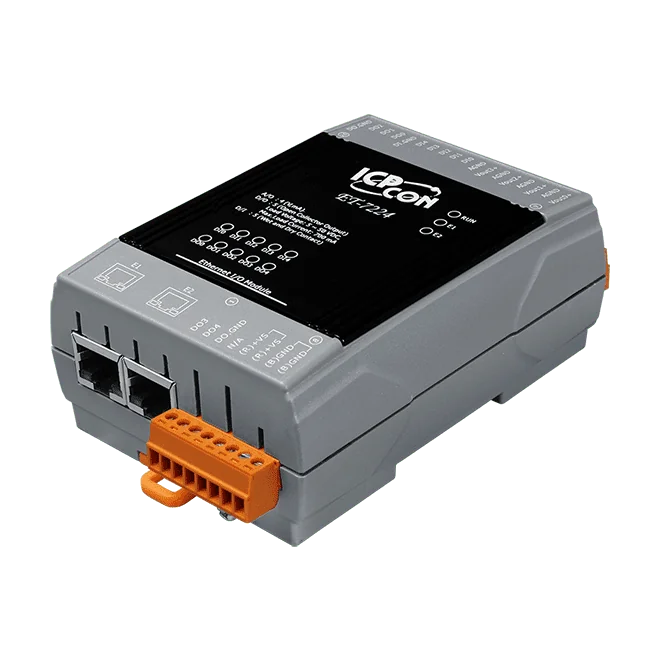

ET-7224 Moduł wejść/wyjść Ethernet, 4 kanały AO, 5 kanałów DI, 5 kanałów DO z przełącznikiem 2-portowym

Moduł ET-7024 łączy w jednym module montowanym na szynie DIN cztery wyjścia analogowe, pięć wejść cyfrowych i pięć wyjść cyfrowych. Pojedyncze urządzenie może sterować siłownikami w polu oraz odczytywać stany przełączników i czujników przez Modbus TCP lub Modbus UDP, co minimalizuje okablowanie i zajmowaną przestrzeń w szafie.Każde wyjście analogowe może być ustawione na napięcie (+0 ~ +5 VDC, ±5 VDC, +0 ~ +10 VDC, ±10 VDC) lub prąd (0 ~ 20 mA, 4 ~ 20 mA), a wyboru dokonuje się dla każdego kanału osobno za pomocą zworki. Wejścia cyfrowe obsługują styki bezpotencjałowe i potencjałowe i zawierają funkcję licznika 32-bitowego, natomiast wyjścia cyfrowe są izolowane, typu open-collector (sink), o obciążalności 600 mA na kanał.Wbudowany serwer WWW i interfejs HMI w przeglądarce, podwójny watchdog oraz połączenie par wejście/wyjście upraszczają uruchomienie i monitorowanie. Moduł zapewnia izolację I/O 2500 VDC, ochronę ESD ±4 kV ze stykiem na każdym zacisku i jest zgodny z dyrektywą RoHS.ZastosowaniaAutomatyka budynkowaAutomatyka przemysłowaAutomatyka maszynZdalna konserwacjaZdalna diagnostykaUrządzenia testowe

Moduł PET-7024 CR łączy w jednej obudowie montowanej na szynie DIN kanały wyjść analogowych, wejść cyfrowych i wyjść cyfrowych z interfejsem Ethernet. Cztery wyjścia analogowe można ustawić zworkami jako napięciowe lub prądowe, obejmując zakresy ±5 V, ±10 V, 0 ~ 20 mA i 4 ~ 20 mA, dzięki czemu jeden moduł może sterować różnymi siłownikami i regulatorami w terenie. Pięć wejść cyfrowych przyjmuje styki bezpotencjałowe lub zasilane, a wbudowany 32-bitowy licznik obsługuje dodatkowo sygnały impulsowe. Pięć wyjść cyfrowych to izolowane wyjścia typu open-collector w konfiguracji sink.Zasilanie może być doprowadzone przez Ethernet w standardzie IEEE 802.3af, klasa 1 (PoE), lub z listwy zaciskowej +12 ~ +48 VDC, co upraszcza okablowanie w szafach, w których osobne zasilanie jest niewygodne. Obsługiwane są protokoły Modbus TCP i Modbus UDP, a wbudowany serwer WWW oraz panel HMI w przeglądarce umożliwiają konfigurację i monitorowanie za pomocą przeglądarki internetowej.Ten wariant zgodny z dyrektywą RoHS przeznaczony jest do automatyki budynkowej, automatyzacji fabryk i maszyn oraz zdalnej obsługi serwisowej i diagnostyki. Izolacja I/O 2500 VDC wewnątrz modułu oraz ochrona ESD 4 kV pomagają chronić moduł w trudnych warunkach elektrycznych.ZastosowaniaAutomatyka budynkowaAutomatyzacja fabrykAutomatyzacja maszynZdalna obsługa serwisowaZdalna diagnostykaSprzęt testowy

Moduł PET-7224 CR to moduł Ethernet I/O zasilany przez PoE, łączący w jednej obudowie montowanej na szynie DIN cztery wyjścia analogowe, pięć wejść cyfrowych i pięć wyjść cyfrowych. Każde wyjście analogowe można ustawić jako napięciowe lub prądowe za pomocą zworki, z zakresami +/-5 V, +/-10 V, 0 ~ 20 mA oraz 4 ~ 20 mA, dzięki czemu jeden moduł może współpracować z szerokim zestawem siłowników i zaworów.Komunikacja odbywa się przez Modbus TCP oraz Modbus UDP, z wbudowanym serwerem WWW i interfejsem HMI w przeglądarce do konfiguracji i monitorowania. Przełącznik 2-portowy z obejściem LAN (LAN bypass) umożliwia łączenie modułów w łańcuch wzdłuż sieci, co ogranicza okablowanie wymagane przy rozproszonych wejściach/wyjściach.Zabezpieczenia elektryczne obejmują izolację wewnątrzmodułową 2500 VDC oraz ochronę ESD 4 kV. Podwójne watchdogi, programowalne stany po włączeniu zasilania i bezpieczne wartości wyjść oraz funkcja połączenia par I/O wspierają niezawodną pracę w zadaniach automatyki i zdalnej diagnostyki.ZastosowaniaAutomatyka budynkowaAutomatyka fabrycznaAutomatyka maszynZdalne utrzymanie ruchuZdalna diagnostykaUrządzenia testowe

Moduł ET-7226 CR to moduł wejść/wyjść Ethernet, który z jednej jednostki montowanej na szynie DIN wprowadza sygnały analogowe i cyfrowe do sieci Modbus. Sprawdzi się u inżynierów, którzy potrzebują sześciu różnicowych wejść analogowych i dwóch wyjść analogowych oraz dwóch wejść cyfrowych (z funkcją licznika) i dwóch wyjść cyfrowych, bez dokładania osobnych modułów zdalnych wejść/wyjść.Każde wejście analogowe można indywidualnie skonfigurować na zakresy napięciowe lub prądowe, w tym +/-500 mV, +/-1 V, +/-5 V, +/-10 V, 0 ~ 20 mA, +/-20 mA oraz 4 ~ 20 mA, a typ wejścia ustawia się zworką. Dla wejść 4 ~ 20 mA dostępna jest detekcja przerwania przewodu. Wyjścia analogowe obsługują zakresy napięciowe i prądowe, a wartości wyjść po włączeniu zasilania oraz wartości bezpieczne są programowalne.Wbudowany dwuportowy przełącznik 10/100 Base-TX z obejściem LAN (LAN bypass) umożliwia okablowanie w topologii łańcuchowej (daisy-chain). Moduł oferuje Modbus TCP i Modbus UDP, wbudowany serwer WWW oraz Web HMI, a także kontrolę dostępu przez ID, hasło i filtr IP. Izolacja wynosi 1500 VDC po stronie Ethernet oraz 2500 VDC po stronie wejść/wyjść.ZastosowaniaAutomatyka budynkowaAutomatyka przemysłowaAutomatyka maszynZdalne utrzymanie ruchuZdalna diagnostykaUrządzenia testowe
