I-7565-DNM-G USB/DeviceNet, konwerter mastera, złącze D-sub 9-pin
Konwerter USB na master DeviceNet, który pozwala komputerowi z systemem Windows lub Linux pełnić rolę mastera DeviceNet, z prędkościami 125, 250 i 500 kbps oraz do 64 węzłów na port.
- Programowalny adres MAC mastera oraz prędkości transmisji 125, 250 i 500 kbps
- Do 64 węzłów na port, z numerem fragmentu wejść/wyjść do 64
- Tryby pracy wymiany danych Poll, Bit-Strobe oraz Change Of State/Cyclic I/O
- Automatyczne skanowanie urządzeń slave, dodawanie i usuwanie urządzeń w trakcie pracy oraz automatyczna komunikacja po starcie
- Automatyczne ponowne połączenie po zerwaniu łącza
- Interfejs USB 1.1 i 2.0 z prędkością 921,6 kbps, złącze USB Type B
302,00 € za sztukę
| 1-9 szt. | 302,00 € | |
|---|---|---|
| 10-30 szt. | 287,00 € | −5 % |
| 31+ szt. | 272,00 € | −10 % |
Informacje dot. produktu "I-7565-DNM-G USB/DeviceNet, konwerter mastera, złącze D-sub 9-pin"
Moduł I-7565-DNM-G CR to konwerter mastera DeviceNet podłączany przez USB. Pozwala komputerowi PC działać jako master DeviceNet w sieci bez dedykowanego PAC ani karty magistrali polowej, co czyni go opłacalnym rozwiązaniem do dodawania sterowania DeviceNet do istniejących systemów. Obsługuje funkcje Group 2 Only Server oraz UCMM do komunikacji z urządzeniami slave.
Konwerter posiada jeden niezależny port DeviceNet oparty na magistrali CAN, zbudowany wokół kontrolera NXP SJA1000T taktowanego 16 MHz. Programowalny adres MAC mastera oraz wybierana prędkość transmisji 125, 250 lub 500 kbps pozwalają dostosować go do różnych topologii sieci. Zworka umożliwia włączenie rezystora terminującego 120 Ω, a port jest izolowany galwanicznie: 3000 VDC dla izolacji DC-DC oraz 2500 Vrms dla izolacji optoelektronicznej.
Sterowniki są dostarczane dla systemów Win XP, Win7, Win8 i Win10 w wersjach 32-bitowych i 64-bitowych, a także sterownik dla Linux. SDK obejmuje środowiska x64 DLL, .NET DLL, VB6, VC6 oraz BCB6. Urządzenie montowane jest na szynie DIN i pracuje w zakresie temperatur od -25 do +75 °C.
Zastosowania
- Komunikacja z napędami PowerFlex400
- Zastosowania z zaworami SMC
- Zastosowania z zaworami IFC-125
- Zastosowania z zaworami MKS FRCA
- Zastosowania z czujnikami odległości SICK
- Systemy diagnostyczne ciągników kołowych
| Interfejs: | DeviceNet, USB |
|---|---|
| Izolacja: | 3000 VDC |
| Montaż: | Szyna DIN |
| Porty: | 1 |
| Protokół: | DeviceNet |
| Temperatura robocza: | -25 ~ +75 °C |
| Typ produktu: | Konwerter USB/DeviceNet Master |
Dane techniczne
| Oprogramowanie | |
|---|---|
| Sterownik | Win XP/ Win7/ Win8/ Win10 32-bit i 64-bit, sterownik Linux |
| SDK | DLL x64, DLL .NET, VB6 bas, DLL VC6, DLL BCB6 |
| Moduł CPU | |
| CPU | x86 |
| Wskaźniki LED | |
| Status | Dioda PWR, dioda RUN, dioda NS, dioda MS |
| USB | |
| Specyfikacja | USB 1.1 i USB 2.0 |
| Prędkość transferu | 921,6 kb/s |
| Złącze | USB Typu B |
| DeviceNet | |
| Sterownik | NXP SJA1000T z zegarem 16 MHz |
| Porty | 1 |
| Prędkość transmisji | 125 k, 250 k, 500 k |
| Izolacja | 3000 VDC dla DC-DC, 2500 Vrms dla optoizolatora |
| Rezystor zaciskowy | Zworka dla rezystora terminującego 120 Ω |
| Protokół | DeviceNet Volumn I wersja 2.0, Volumn II wersja 2.0 |
| Specyfikacja CAN | ISO-11898-2, CAN 2.0A i CAN 2.0B |
| Zasilanie | |
| Pobór mocy | 3 W |
| Mechaniczne | |
| Wymiary (mm) | 72 x 101 x 33 (W x L x H) |
| Instalacja | Szyna DIN |
| Środowisko | |
| Temperatura pracy | -25 ~ +75 ℃ |
| Temperatura przechowywania | -30 ~ +80 ℃ |
| Wilgotność | 10 ~ 90% RH, bez kondensacji |
Dane techniczne opublikowane przez producenta. Mogą ulec zmianie.
Do pobrania
Zaloguj się
Akcesoria
![CA-0910-C DB9 Female to 3-wire CAN Port Cable [Pin2, Pin3 and Pin7], 1M](https://icpdas-tech.eu/media/d8/ee/9d/1793280036/CA-0910-C-CA-0910-C_la01.webp?ts=1793280036 "CA-0910-C Kabel CAN 3-żyłowy DB9 gniazdo na 3-pinowy port CAN [Pin2, Pin3 i Pin7], 1 m")
Kabel CAN 3-żyłowy z gniazdem DB9 na 3-pinowy port CAN [Pin2, Pin3 i Pin7], 1 m.
CD-002 to rozdzielany rdzeń ferrytowy do tłumienia zakłóceń elektromagnetycznych i wysokiej częstotliwości w kablach okrągłych. Jego składana plastikowa obudowa zamyka się wokół kabla i trzyma ferryt w bezpiecznym położeniu, dzięki czemu można go zamontować bez ponownego zakańczania kabla.Rdzeń przeznaczony jest do tłumienia zakłóceń niskoczęstotliwościowych generowanych przez sterowniki silników, falowniki i silniki elektryczne. Może być montowany w już zainstalowanych urządzeniach lub dodawany podczas prac posumulacyjnych na kablach danych i zasilania urządzeń elektronicznych, co sprawdza się w środowiskach, w których zakłócenia EMI lub RFI wpływają na integralność sygnału.W każdym opakowaniu znajduje się 10 rdzeni, dostarczanych w kolorze białym, o znamionowym zakresie temperatur pracy od -40 °C do 75 °C. Maksymalna średnica kabla wynosi Ø13 mm.ZastosowaniaTłumienie zakłóceń niskoczęstotliwościowych pochodzących ze sterowników silnikówRedukcja zakłóceń generowanych przez falowniki i silnikiRedukcja EMI i RFI na kablach danych urządzeń elektronicznychRedukcja EMI i RFI na kablach zasilających urządzeń elektronicznychModernizacja istniejących instalacji
CNT-CAN CR to złącze magistrali CAN do szybkiego podłączenia węzła CAN do linii magistrali. Dzięki technologii szybkozłączek nie trzeba zdejmować izolacji z przewodów magistrali, co upraszcza montaż.Złącze ma plastikową obudowę ze zintegrowanym rezystorem terminującym, który wybiera się wbudowanym przełącznikiem. Posiada dwa wejścia kablowe oraz gniazdo D-Sub 9-pinowe z wyprowadzeniem kabla pod kątem 90°, a także jest dostępne z interfejsem programowania.Sprawdzi się u inżynierów, którzy muszą dodać urządzenie CAN do istniejącej linii magistrali CAN przy minimalnym nakładzie okablowania i z jasnym wyborem terminacji magistrali.ZastosowaniaPodłączanie węzła magistrali CAN do linii magistrali CANDodawanie urządzeń CAN do istniejącej sieci CAN
Wtyk montażowy M12 A-code, 5-pinowy (gniazdo).
Podobne produkty
Konwerter I-7565-CPM-G CR to USB na CANopen master, przeznaczony dla inżynierów, którzy chcą obsługiwać sieć CANopen z poziomu komputera PC. Posiada własny procesor 80186 o taktowaniu 80 MHz, który samodzielnie wykonuje oprogramowanie konwertera, dzięki czemu komputer nadrzędny wysyła jedynie polecenia przez USB. Zestaw API pozwala programistom sterować urządzeniem z własnych aplikacji, co ogranicza nakład pracy potrzebny do bezpośredniej obsługi protokołu CANopen.Urządzenie ma jeden port CANopen oparty na kontrolerze CAN NXP SJA1000T, z prędkościami transmisji od 10 k do 1 M oraz wbudowanym rezystorem terminującym 120 Ω. Złącze USB ułatwia przenoszenie urządzenia między stanowiskami testowymi a maszynami, co sprawdza się przy szybkiej konfiguracji i uruchamianiu systemów CANopen. Master CANopen obsługuje także bibliotekę CANopen Motion Library, zgodną z CiA 402, obejmującą sterowanie pozycją, prędkością, momentem i synchroniczne.Konwerter I-7565-CPM-G CR figuruje w opisie zamówienia z oznaczeniem RoHS. Posiada certyfikaty CE, UKCA, FCC, RoHS oraz WEEE, a zakres temperatur pracy wynosi -25 ~ +75 °C.ZastosowaniaMaszyny przemysłoweSprzęt laboratoryjny i badawczyUrządzenia gastronomiczneZastosowania morskieSprzęt medycznyPojazdy specjalistyczne

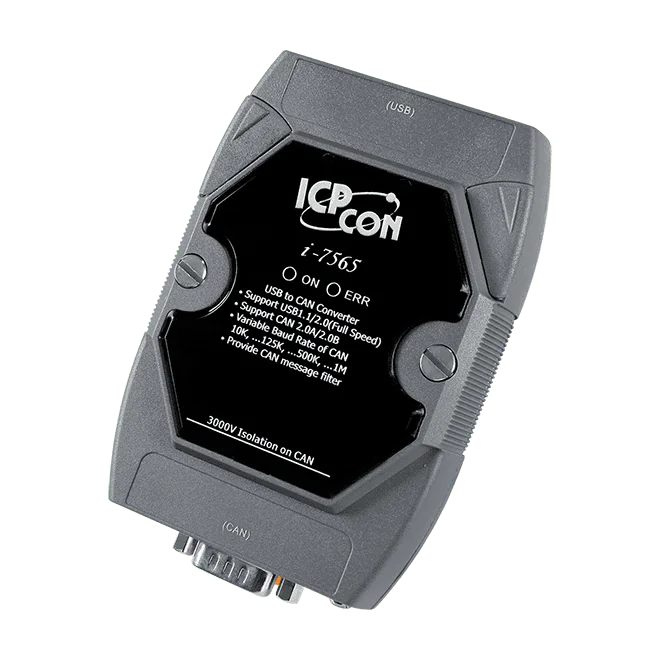

I-7565-G CR to konwerter USB na CAN, który umożliwia komputerowi bezpośrednią komunikację z siecią magistrali CAN. Komputer może pełnić rolę hosta CAN, monitora lub HMI, uzyskując dostęp do urządzeń CAN i sterując nimi za pośrednictwem konwertera, bez osobnego zasilacza, ponieważ pobiera zasilanie z magistrali USB.Port CAN jest izolowany na poziomie 3000 Vrms, co chroni komputer i lokalne urządzenia przed awariami lub zakłóceniami pochodzącymi z sieci CAN. Urządzenie obsługuje standardy CAN 2.0A i CAN 2.0B z prędkością do 1 Mbps, posiada przełącznik obrotowy do ustawiania prędkości transmisji CAN dla każdego kanału oraz rezystor końcowy 120 omów wybierany zworką. Sterowniki są dostarczane dla systemów Windows XP, 7, 10 i 11 oraz Linux, a urządzenie jest rozpoznawane przez komputer jako urządzenie typu hot-plug.Obudowa jest plastikowa i montowana na szynie DIN. Wbudowany układ watchdog monitoruje działanie konwertera, a wskaźniki sygnalizują zasilanie, przepływ danych CAN i USB oraz błędy. W zestawie znajduje się kabel CA-USB18 o długości 1,8 m.ZastosowaniaHost CAN, monitorowanie lub dostęp HMI do urządzeń CAN z poziomu komputera PCKomunikacja z urządzeniami CAN z komputera przez USBAplikacje sterowania i monitorowania w różnych gałęziach przemysłu

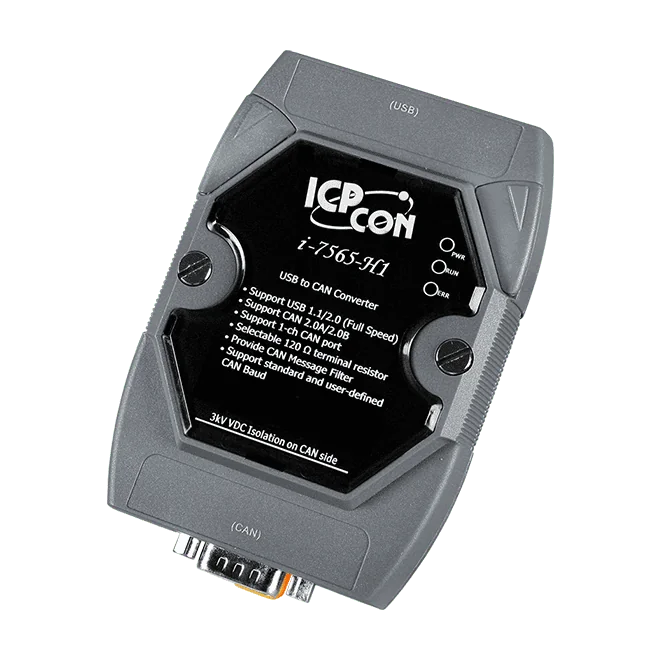

Moduł I-7565-H1-G łączy port USB komputera PC z jednym kanałem magistrali CAN, umożliwiając inżynierom monitorowanie, rejestrowanie i sterowanie sieciami CAN z poziomu komputera nadrzędnego. Jest zgodny z normą ISO 11898-2 i obsługuje ramki CAN2.0A oraz CAN2.0B, przy maksymalnej przepustowości 3000 ramek na sekundę.Inżynierowie zwykle wybierają ten wariant ze względu na elastyczne ustawienia czasowe i filtrowanie. Prędkość transmisji można ustawić w zakresie od 5 kbps do 1 Mbps, w tym w wartościach zdefiniowanych przez użytkownika. Konfiguracja filtrów akceptacji, tryb Listen Only oraz raportowanie ramek błędów CAN ułatwiają diagnostykę działającej sieci, a znakowanie czasowe wiadomości z dokładnością co najmniej ±1 ms wspiera analizę danych.Strona CAN jest izolowana galwanicznie napięciem 2500Vrms, co chroni komputer nadrzędny i sprzęt USB przed awariami na magistrali. Zasilanie pobierane jest z USB, a plastikowa obudowa montowana na szynie DIN jest dostarczana wraz z kablem CA-USB18 o długości 1,8 m. Sterowniki są dostępne dla systemów Windows i Linux, a urządzenie jest rozpoznawane automatycznie po podłączeniu.ZastosowaniaMonitorowanie magistrali CANAutomatyka budynkowaZdalne pozyskiwanie danychKontrola i monitorowanie środowiskaAparatura laboratoryjna i badawczaAutomatyka przemysłowa

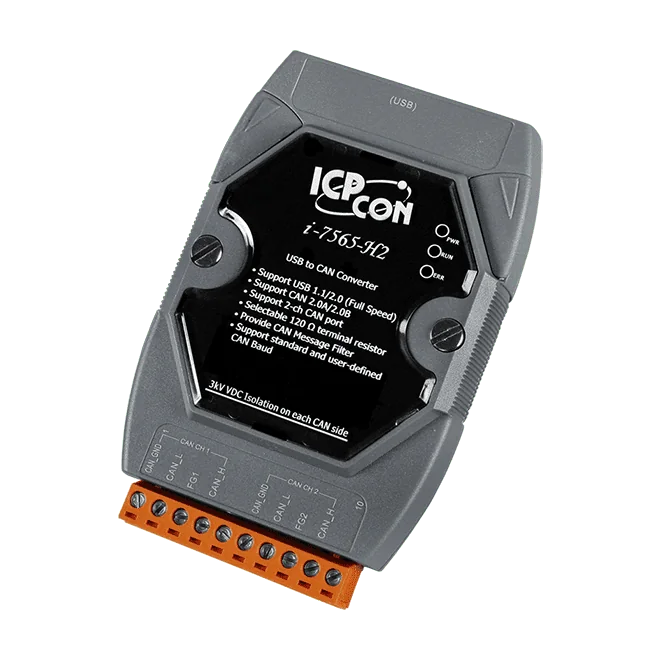

I-7565-H2-G łączy komputer PC przez USB z dwoma kanałami magistrali CAN, dzięki czemu inżynierowie mogą monitorować, rejestrować i sterować sieciami CAN z poziomu aplikacji hosta. Urządzenie zapewnia wyższą przepustowość niż I-7565, odbierając do 3000 standardowych ramek CAN 2.0A na sekundę łącznie przez oba porty, a sterownik ładuje się automatycznie po podłączeniu.Każdy port CAN jest izolowany galwanicznie napięciem 2500Vrms, chroniąc komputer PC i lokalne urządzenia przed uszkodzeniami pochodzącymi z magistrali. Sprzętowy watchdog pomaga konwerterowi pracować bez przerw w trudnych lub zakłóconych środowiskach, a wskaźniki zasilania, komunikacji i błędów pozwalają szybko ocenić stan urządzenia. Opcjonalny rezystor terminujący 120 omów jest wybierany zworką.Ten kod zamówieniowy jest dostarczany z kablem USB CA-USB18 o długości 1,8 m. Wsparcie programowe obejmuje bibliotekę API oraz kilka środowisk programistycznych, co czyni urządzenie odpowiednim do niestandardowych aplikacji akwizycji i monitoringu danych.ZastosowaniaMonitorowanie magistrali CANAutomatyka budynkowaZdalna akwizycja danychKontrola i monitoring środowiskaAparatura laboratoryjna i badawczaAutomatyka przemysłowa
