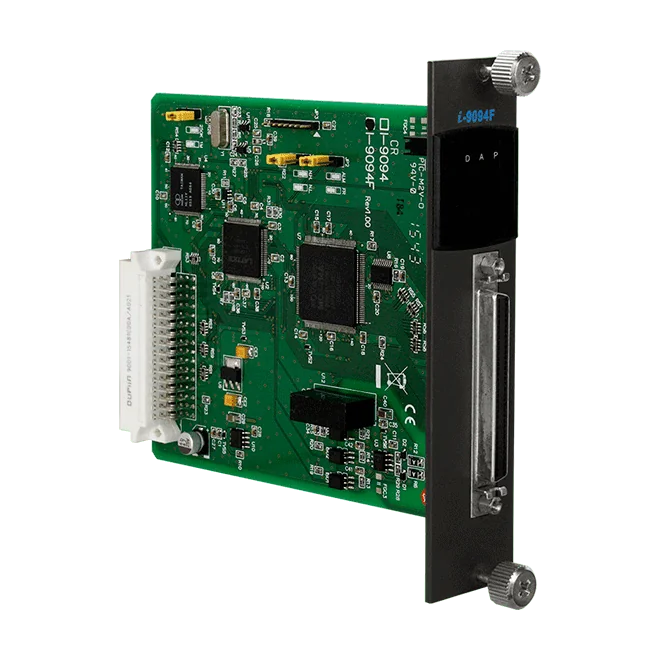

I-9094F 4-osiowy moduł sterowania ruchem z mastrem FRnet dla PAC XP/WP-9000
4-osiowy impulsowy moduł sterowania ruchem do sterowników ICP DAS XP-9000 i WP-9000, z dwuprzewodowym portem mastera FRnet do rozbudowy do 128 DI i 128 DO.
- Niezależne sterowanie czterema osiami, każda z wyjściem impulsowym do 4 Mpps
- Interpolacja liniowa na dowolnych 2 do 3 spośród czterech osi oraz interpolacja kołowa na dowolnych 2 osiach
- Programowalne przyspieszanie i hamowanie krzywą T/S z automatycznym bazowaniem dla każdej osi
- 32-bitowy licznik enkodera na każdą oś z wejściem faz A/B lub Up/Down, do szybkości liczenia 4 MHz
- Dwuprzewodowy master FRnet rozszerza zdalne wejścia/wyjścia do 128 DI i 128 DO, skanowane w czasie 2,88 ms
- Obsługa pokrętła ręcznego i jog, porównanie pozycji, programowe limity ruchu oraz ciągła interpolacja
694,00 € za sztukę
| 1-9 szt. | 694,00 € | |
|---|---|---|
| 10-30 szt. | 660,00 € | −5 % |
| 31+ szt. | 625,00 € | −10 % |
Informacje dot. produktu "I-9094F 4-osiowy moduł sterowania ruchem z mastrem FRnet dla PAC XP/WP-9000"
I-9094F to czteroosiowy moduł sterowania ruchem do sterowników PAC serii XP-9000 i WP-9000. Steruje silnikami krokowymi lub serwonapędami z wejściem impulsowym i dodaje port mastera FRnet do pełnego zestawu funkcji serii I-9094, dzięki czemu można rozbudować zdalne wejścia/wyjścia cyfrowe bez dodatkowej złożoności okablowania.
Większość zadań ruchowych, w tym interpolacja, przyspieszanie i hamowanie krzywą T/S, automatyczne bazowanie oraz działania synchroniczne, realizowana jest przez dedykowany układ ASIC do sterowania ruchem. Dzięki temu procesor PAC jest znacznie odciążony, więc w jednym sterowniku może pracować jeden lub więcej tych modułów, a stan ruchu i pozostałe wejścia/wyjścia PAC pozostają dostępne do monitorowania.
Inżynierowie wybierający ten moduł do wielooosiowego pozycjonowania w systemie PAC otrzymują wyjście impulsowe do 4 Mpps na oś, sprzężenie zwrotne z enkodera oraz dwuprzewodowe łącze FRnet, które skanuje 128 DI i 128 DO w czasie 2,88 ms. Biblioteki programistyczne oraz narzędzie EzGo Utility są dostarczane w celu skrócenia czasu developmentu.
Zastosowania
- Uniwersalne sterowanie ruchem wielu osi w systemach PAC XP-9000 i WP-9000
- Pozycjonowanie z napędami serwo o wejściu krokowym lub impulsowym
- Aplikacje maszynowe łączące sterowanie ruchem z rozszerzonymi zdalnymi wejściami/wyjściami cyfrowymi
| Interfejs: | FRnet |
|---|---|
| Izolacja: | 2500 Vrms |
| Porty: | 1 |
| Temperatura robocza: | -20 ~ +75 °C |
| Typ produktu: | Moduł sterowania ruchem |
| Wejścia cyfrowe: | 128 |
| Wyjścia cyfrowe: | 128 |
Dane techniczne
| Oprogramowanie | |
|---|---|
| Rozwój | Biblioteka Visual C++ / DLL DLL dla C#, VB.NET Visual Basic 6.0 |
| Narzędzie | EzGo Utility |
| Sprzęt | |
| Złącze | złącze 68-pinowe SCSI-II |
| Ogólne | |
| Liczba osi | 4 |
| Tryb pracy | Pętla półzamknięta |
| Akcja synchroniczna | 10 czynników aktywacji i 14 działań |
| Profil prędkości | Krzywa T/S |
| Tryb sterowania pozycją | Tryb przyrostowy i bezwzględny mode |
| Typ polecenia | Polecenie impulsowe |
| Automatyczne wyszukiwanie pozycji bazowej | Tak |
| Filtr sygnału wejściowego | 2 ~ 16 ms, 8 etapów |
| Wejścia/wyjścia osi | |
| Wyjście interfejsu serwa | SVON |
| Generator impulsów ręcznych | Tak |
| Wejście przełącznika mechanicznego | Home, LMT+/-, NHOME, EMG |
| Wyjście porównania pozycji | 10 KHz (tylko X i Y) |
| Wejście interfejsu serwa | INP, ALM |
| Wejście enkodera | |
| Tryb | A/B Phase, Up/Down |
| Tryb licznika pierścieniowego | 32-bitowy |
| Szybkość zliczania | 4 MHz (maks.) |
| Szerokość licznika | 32-bitowy |
| Wyjście impulsowe | |
| Tryb | CW/CCW, PULSE/DIR |
| Szerokość licznika | 32-bitowy |
| Szybkość | 4 MHz (maks.) |
| Interpolacja | |
| Okrągły | Dowolne 2 osie |
| Ciągły | Tak |
| Liniowe | Dowolne 2 do 3 z 4 osi |
| Wejście cyfrowe | |
| Kanały | Rozszerzalne: 128 DI |
| Izolacja | 2500 Vrms izolacja optyczna |
| Wyjście cyfrowe | |
| Kanały | Rozszerzalne: 128 DO |
| Izolacja | 2500 Vrms izolacja optyczna |
| Zasilanie | |
| Pobór mocy | +5 V @ 500 mA |
| Środowisko | |
| Temperatura pracy | -20 ~ +75°C |
| Temperatura przechowywania | -30 ~ +85°C |
| Wilgotność | 10 ~ 90% RH, bez kondensacji |
Dane techniczne opublikowane przez producenta. Mogą ulec zmianie.
