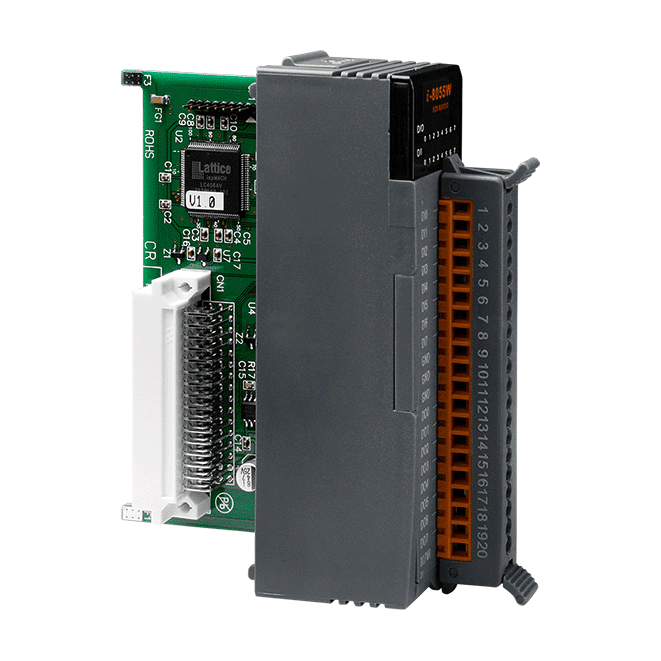

I-8055W-G Moduł 8-kan. DI/DO bez izolacji, wejście stykowe i wyjście NPN typu sink

I-8055 CR to moduł wejść/wyjść PAC łączący w jednej jednostce 8 nieizolowanych cyfrowych kanałów wejściowych i 8 nieizolowanych cyfrowych kanałów wyjściowych. Wejścia są przeznaczone do podłączenia styków bezpotencjałowych (dry contact), gdzie przełącznik lub styk przekaźnika do GND ustawia kanał w stan ON, a rozwarty styk ustawia stan OFF. Wyjścia to kanały typu sink z otwartym kolektorem, które przełączają do masy przy napięciu obciążenia od +5 VDC do +30 VDC i prądzie do 100 mA na kanał.Stan każdego kanału można sprawdzić wizualnie, ponieważ moduł posiada 16 diod LED sygnalizujących kanały wejścia/wyjścia oraz diodę zasilania i komunikacji. Każdy zacisk standardowo jest zabezpieczony przed wyładowaniami elektrostatycznymi ESD na poziomie ±4 kV (IEC 61000-4-2), co pomaga modułowi wytrzymać wyładowania elektrostatyczne podczas montażu i serwisu.Wersja w niebieskiej obudowie (kod zamówieniowy CR) to wariant oferowany tutaj. Moduł sprawdza się w szafach sterowniczych maszyn i budynków, gdzie potrzebny jest kompaktowy, niskoprofilowy blok I/O z prostymi wejściami stykowymi i wyjściami typu sink. Pobór mocy wynosi maksymalnie 1 W, a urządzenie jest przeznaczone do pracy w zakresie temperatur od -25 do +75 °C.ZastosowaniaAutomatyka budynkowaAutomatyka przemysłowaAutomatyka maszynowaZdalna konserwacjaZdalna diagnostykaSprzęt testowy

Moduł I-8055-G to cyfrowy moduł we/wy z serii niskoprofilowej I-8K/I-87K, łączący na jednej jednostce osiem wejść suchy styk oraz osiem wyjść typu sink. Sprawdza się u inżynierów potrzebujących prostych sygnałów przełączania i detekcji w szafach automatyki, bez izolacji galwanicznej między kanałami.Każdy kanał wejściowy jest aktywowany przez połączenie z GND i odczytywany jako rozwarty po zwolnieniu, dzięki czemu standardowe przełączniki, styki przekaźników i przyciski można podłączać bezpośrednio. Wyjścia to kanały typu open-collector, sink (NPN), o znamionowym napięciu obciążenia od +5 VDC do +30 VDC i prądzie 100 mA na kanał. 16 diod LED sygnalizuje stan kanałów we/wy oraz status zasilania i komunikacji.Moduł przeznaczony jest do automatyki budynkowej, przemysłowej i maszynowej, a także do zdalnej obsługi serwisowej, zdalnej diagnostyki i sprzętu testowego. Szara obudowa oznacza wariant -G, a każdy kanał wejściowy i wyjściowy jest zabezpieczony przed wyładowaniami ESD na poziomie 4 kV.ZastosowaniaAutomatyka budynkowaAutomatyka fabrycznaAutomatyka maszynowaZdalna obsługa serwisowaZdalna diagnostykaSprzęt testowy

Moduł I-8050W-G CR zapewnia 16 uniwersalnych kanałów cyfrowych, z których każdy można zaprogramować jako cyfrowe wejście lub cyfrowe wyjście. Jest to elastyczny wybór w sytuacjach, gdy układ wejść/wyjść może się zmieniać lub nie jest ustalony już na etapie projektu.Każdy kanał jest izolowany optooptycznie (fotosprzęgło). Wejścia są typu sink, ze stanem ON przy +10 ~ +30 VDC, a wyjścia to izolowane sterowniki z otwartym kolektorem typu sink, o obciążalności +5 ~ +30 VDC i prądzie 100 mA na kanał, z zabezpieczeniem przed zwarciem. Dla wyjść można skonfigurować wartość po włączeniu zasilania oraz wartość bezpieczną.16 kanałów, każdy programowalny jako wejście lub wyjścieStandardowo izolacja międzymodułowa 3750 VDCOchrona ESD ±4 kV na każdym zaciskuCertyfikaty CE, FCC, RoHS i WEEEZastosowaniaPodłączanie czujników i przełączników polowych typu sink do sterownikaPrzełączanie obciążeń do 100 mA na kanał za pomocą wyjść z otwartym kolektorem w szafach sterowniczych

I-8051 CR to 16-kanałowy moduł wejść cyfrowych do odczytu styków bezpotencjałowych (dry contact) na długich odcinkach kabla. Każdy kanał odczytuje się przez podłączenie do GND (ON) lub pozostawienie rozwartego (OFF), dzięki czemu moduł nadaje się do prostego monitorowania przełączników, przekaźników i przycisków w rozdzielnicach i w okablowaniu maszyn.Wszystkie 16 kanałów jest nieizolowanych, a każdy zacisk ma ochronę ESD przy wyładowaniu stykowym ±4 kV zgodnie z IEC 61000-4-2. Dioda LED stanu dla każdego wejścia oraz dioda zasilania i komunikacji ułatwiają sprawdzenie okablenia i stanu kanałów podczas uruchamiania oraz diagnozowania usterek.Ten wariant to wersja z niebieską obudową. Model I-8051-G jest wymieniony jako podobny model w tej samej serii.ZastosowaniaAutomatyka budynkowaAutomatyka przemysłowaAutomatyka maszynZdalne utrzymanie ruchuZdalna diagnostykaUrządzenia testowe
