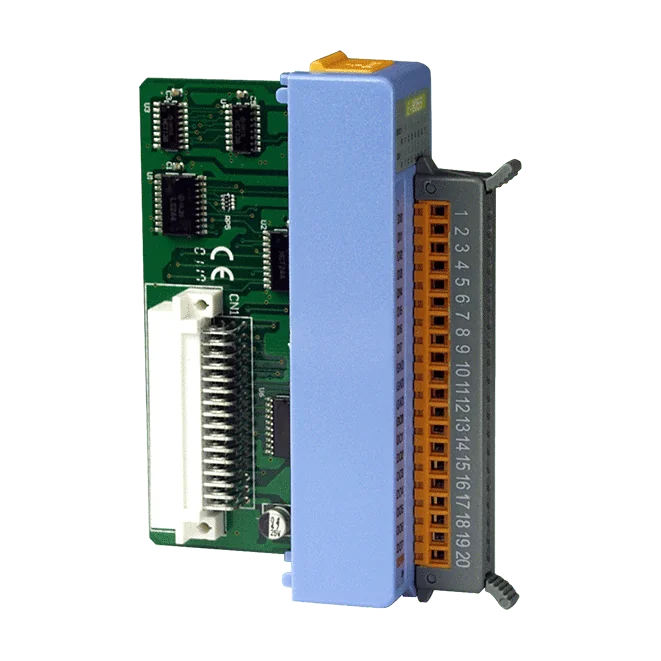

I-8055 Moduł wejść/wyjść cyfrowych, 8 wejść dry contact DI i 8 wyjść sink DO

Moduł I-8055-G to cyfrowy moduł we/wy z serii niskoprofilowej I-8K/I-87K, łączący na jednej jednostce osiem wejść suchy styk oraz osiem wyjść typu sink. Sprawdza się u inżynierów potrzebujących prostych sygnałów przełączania i detekcji w szafach automatyki, bez izolacji galwanicznej między kanałami.Każdy kanał wejściowy jest aktywowany przez połączenie z GND i odczytywany jako rozwarty po zwolnieniu, dzięki czemu standardowe przełączniki, styki przekaźników i przyciski można podłączać bezpośrednio. Wyjścia to kanały typu open-collector, sink (NPN), o znamionowym napięciu obciążenia od +5 VDC do +30 VDC i prądzie 100 mA na kanał. 16 diod LED sygnalizuje stan kanałów we/wy oraz status zasilania i komunikacji.Moduł przeznaczony jest do automatyki budynkowej, przemysłowej i maszynowej, a także do zdalnej obsługi serwisowej, zdalnej diagnostyki i sprzętu testowego. Szara obudowa oznacza wariant -G, a każdy kanał wejściowy i wyjściowy jest zabezpieczony przed wyładowaniami ESD na poziomie 4 kV.ZastosowaniaAutomatyka budynkowaAutomatyka fabrycznaAutomatyka maszynowaZdalna obsługa serwisowaZdalna diagnostykaSprzęt testowy

I-8055W-G to 8-kanałowy moduł wejść/wyjść cyfrowych z serii I-8K/I-87K High Profile. Łączy osiem nieizolowanych wejść cyfrowych typu suchy styk z ośmioma nieizolowanymi wyjściami cyfrowymi, dzięki czemu jeden moduł może zarówno odczytywać stany przełączników i styków, jak i sterować obciążeniami z tego samego punktu sterowania.Wyjścia to kanały NPN typu open-collector, typu sink, o zakresie napięcia obciążenia 5 do 30 VDC i prądzie do 100 mA na kanał. Szesnaście diod LED sygnalizuje stan każdego kanału wejściowego i wyjściowego, a wartości wyjść po włączeniu zasilania oraz wartości bezpieczne można konfigurować. Każdy kanał wejściowy i wyjściowy ma standardowo ochronę ESD 4 kV.Ten wariant warto wybrać, gdy potrzebny jest zwarty, nieizolowany punkt I/O do automatyki budynkowej, fabrycznej lub maszynowej, zdalnej konserwacji i diagnostyki lub sprzętu testowego. Moduł ma wymiary 30 x 102 x 115 mm i pracuje w zakresie temperatur od -25 do +75 °C.ZastosowaniaAutomatyka budynkowaAutomatyka fabrycznaAutomatyka maszynowaZdalna konserwacjaZdalna diagnostykaSprzęt testowy

Moduł I-8050W-G CR zapewnia 16 uniwersalnych kanałów cyfrowych, z których każdy można zaprogramować jako cyfrowe wejście lub cyfrowe wyjście. Jest to elastyczny wybór w sytuacjach, gdy układ wejść/wyjść może się zmieniać lub nie jest ustalony już na etapie projektu.Każdy kanał jest izolowany optooptycznie (fotosprzęgło). Wejścia są typu sink, ze stanem ON przy +10 ~ +30 VDC, a wyjścia to izolowane sterowniki z otwartym kolektorem typu sink, o obciążalności +5 ~ +30 VDC i prądzie 100 mA na kanał, z zabezpieczeniem przed zwarciem. Dla wyjść można skonfigurować wartość po włączeniu zasilania oraz wartość bezpieczną.16 kanałów, każdy programowalny jako wejście lub wyjścieStandardowo izolacja międzymodułowa 3750 VDCOchrona ESD ±4 kV na każdym zaciskuCertyfikaty CE, FCC, RoHS i WEEEZastosowaniaPodłączanie czujników i przełączników polowych typu sink do sterownikaPrzełączanie obciążeń do 100 mA na kanał za pomocą wyjść z otwartym kolektorem w szafach sterowniczych

I-8051 CR to 16-kanałowy moduł wejść cyfrowych do odczytu styków bezpotencjałowych (dry contact) na długich odcinkach kabla. Każdy kanał odczytuje się przez podłączenie do GND (ON) lub pozostawienie rozwartego (OFF), dzięki czemu moduł nadaje się do prostego monitorowania przełączników, przekaźników i przycisków w rozdzielnicach i w okablowaniu maszyn.Wszystkie 16 kanałów jest nieizolowanych, a każdy zacisk ma ochronę ESD przy wyładowaniu stykowym ±4 kV zgodnie z IEC 61000-4-2. Dioda LED stanu dla każdego wejścia oraz dioda zasilania i komunikacji ułatwiają sprawdzenie okablenia i stanu kanałów podczas uruchamiania oraz diagnozowania usterek.Ten wariant to wersja z niebieską obudową. Model I-8051-G jest wymieniony jako podobny model w tej samej serii.ZastosowaniaAutomatyka budynkowaAutomatyka przemysłowaAutomatyka maszynZdalne utrzymanie ruchuZdalna diagnostykaUrządzenia testowe
