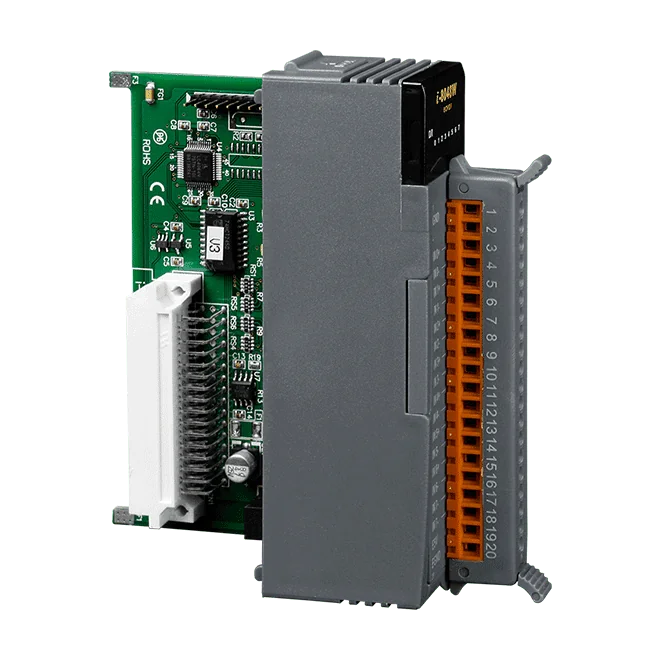

I-8048W-G Moduł wejść cyfrowych 8 kan. z przerwaniem, styk suchy/mokry

Moduł I-8048 CR to 8-kanałowy moduł cyfrowych wejść z niskoprofilowej serii I-8K/I-87K. Akceptuje sygnały z kontaktów suchych i mokrych, a sposób okablowania wybiera tryb pracy, dzięki czemu jeden moduł obsługuje oba typy sygnałów bez zmiany sprzętu.Każdy kanał może generować przerwanie na programowalnym zboczu narastającym lub opadającym, co sprawdza się w aplikacjach, w których zmianę stanu trzeba wychwycić natychmiast, a nie odpytywać cyklicznie. Maksymalna częstotliwość przerwań wynosi 10 kHz. Wejścia są zabezpieczone izolacją optoizolatorową i wytrzymują wyładowania ESD ±4 kV na każdym zacisku, a izolacja między modułem a resztą systemu wynosi 3750 VDC.Jest to wariant nieizolowany z niebieską obudową, oznaczony sufiksem zamówieniowym CR. Poziom ON wynosi +2 do +5 VDC, a poziom OFF 0 do +0,8 VDC. Pobór mocy wynosi maksymalnie 1,75 W, a moduł przewidziano do pracy w zakresie od -25 do +75 °C.ZastosowaniaMonitorowanie stanu przełączników i styków w systemach sterowania przemysłowegoRejestrowanie zdarzeń wyzwalanych wejściem, gdy istotne jest czasowanie zboczyRozbudowa wejść cyfrowych dla systemów zdalnych wejść/wyjść i sterowników PAC

Moduł I-8048-G CR to 8-kanałowy moduł wejść cyfrowych z serii niskoprofilowej I-8K/I-87K. Każdy kanał wykrywa styki suche lub mokre, a rodzaj sygnału wybiera się przez sposób podłączenia przewodów, dzięki czemu jeden moduł może obsłużyć różne układy połączeń przełączników i czujników bez przeprojektowywania strony polowej.Każdy kanał obsługuje programowalne przerwania zboczem narastającym lub opadającym, przy maksymalnej częstotliwości przerwań wynoszącej 10 kHz. Pozwala to inżynierom rejestrować szybkie zmiany stanu na wybranych wejściach bez odpytywania. Każde wejście jest izolowane optoelektronicznie i zabezpieczone przed wyładowaniami ESD do ±4 kV na każdym zacisku, a izolacja wewnątrzmodułowa 3750 VDC oddziela obwody wejściowe.Ten wariant to wersja DI bez izolacji w szarej obudowie. Poziom ON wynosi +2 ~ +5 VDC, a poziom OFF 0 ~ +0,8 VDC. Moduł pobiera maksymalnie 1,75 W i jest przeznaczony do pracy w temperaturze -25 ~ +75 °C.ZastosowaniaMonitorowanie stanu przełączników o stykach suchych i mokrych w sterowaniu przemysłowymWykrywanie zdarzeń na wejściach cyfrowych, gdy istotny jest czas zboczyRozbudowa wejść cyfrowych w zdalnych systemach I/O serii niskoprofilowej I-8K/I-87K

I-8040PW-G CR to 32-kanałowy moduł wejść cyfrowych z serii I-8K/I-87K High Profile, przeznaczony do systemów wejściowych +24 VDC w środowiskach przemysłowych. Każdy kanał jest izolowany optoizolatorem, a moduł zapewnia izolację wewnątrzmodułową 3750 VDC oraz ochronę ESD ±4 kV na każdym zacisku.Konfiguracja wejść może być ustawiona jako sink lub source poprzez okablowanie, dzięki czemu jeden moduł może pracować w obu konwencjach połączeń. Każdy kanał akceptuje +19 ~ +30 VDC jako stan ON i odczytuje maksymalnie +11 VDC jako stan OFF. Filtr dolnoprzepustowy o nastawach od 1 ms do 70 ms, wybieranych zworką lub parametrem CPU, pomaga tłumić zakłócenia; wartość domyślna to 10 ms.Opcjonalne podłączenie płytki rozszerzeń, na przykład DN-37-381-A CR, upraszczające okablowanie polowe.Ten wariant nadaje się do automatyki budynkowej, fabrycznej i maszynowej, a także do zdalnej konserwacji i diagnostyki oraz sprzętu testowego.ZastosowaniaAutomatyka budynkowaAutomatyka fabrycznaAutomatyka maszynowaZdalna konserwacjaZdalna diagnostykaSprzęt testowy

32 izolowane wejścia cyfrowe do sygnałów typu wet contact. Moduł I-8040W-A1-G CR przyjmuje sygnały typu wet contact na 32 kanałach, przy czym każdy kanał jest izolowany optycznie (optotranzystorowo) od strony logicznej. Poziomy załączenia wejść wynoszą od +3,5 do +30 VDC, a próg wyłączenia znajduje się poniżej +1 VDC.Każde wejście może być podłączone jako typ sink lub source, dzięki czemu ten sam moduł współpracuje zarówno z urządzeniami polowymi NPN, jak i PNP, bez zmian sprzętowych. Każdy zacisk posiada ochronę przed wyładowaniami ESD w zakresie ±4 kV (kontaktowo), a moduł zapewnia izolację wewnątrzmodułową 3750 VDC.Niniejszy kod zamówieniowy obejmuje złącze żeńskie CA-4002F DB37. Moduł obsługuje również opcjonalną płytkę rozszerzeń, taką jak DN-37-381-A CR, która upraszcza okablowanie w instalacjach wielokanałowych.ZastosowaniaAutomatyka budynkowaAutomatyka przemysłowaAutomatyka maszynZdalne utrzymanie ruchuZdalna diagnostykaUrządzenia testujące
