I-8042 Moduł wejść/wyjść cyfrowych, 16 kan. izolowanych DI i 16 kan. DO typu sink

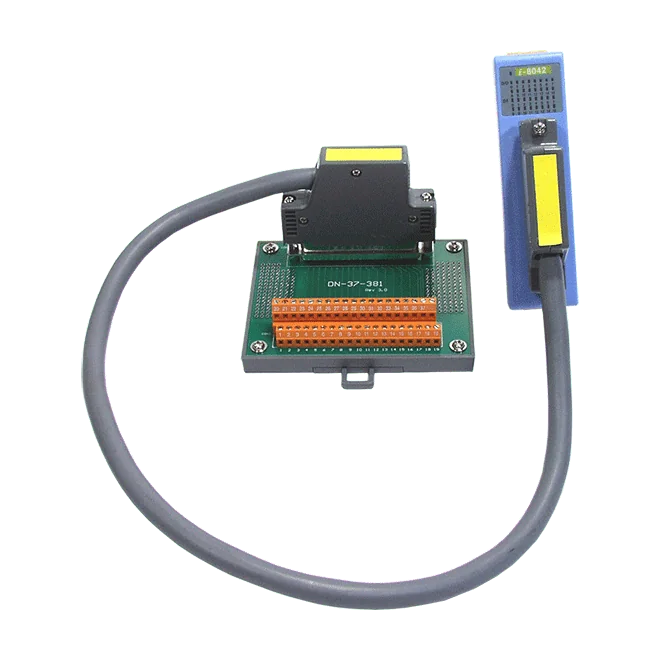

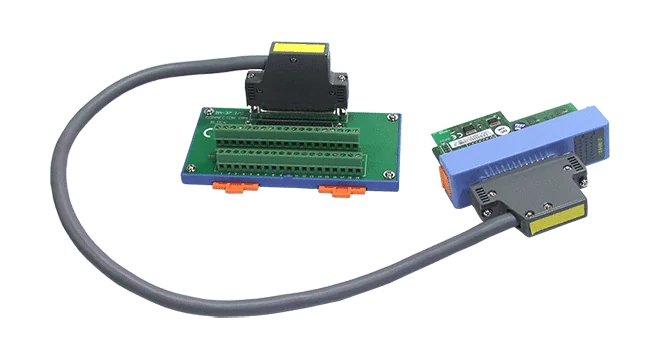

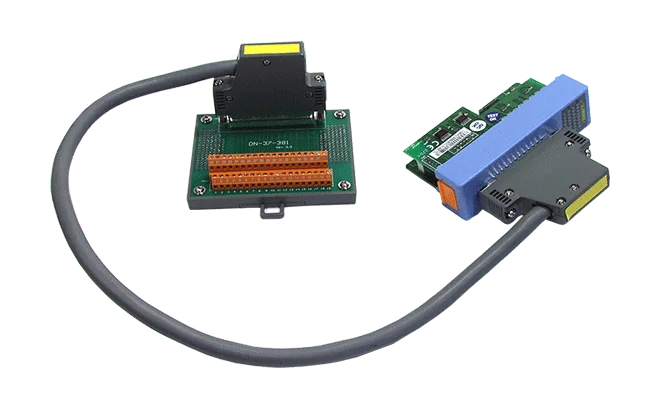

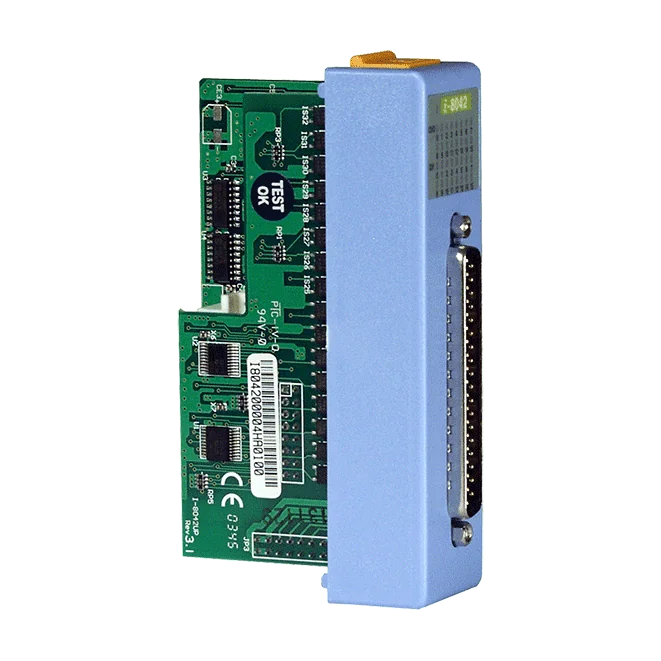

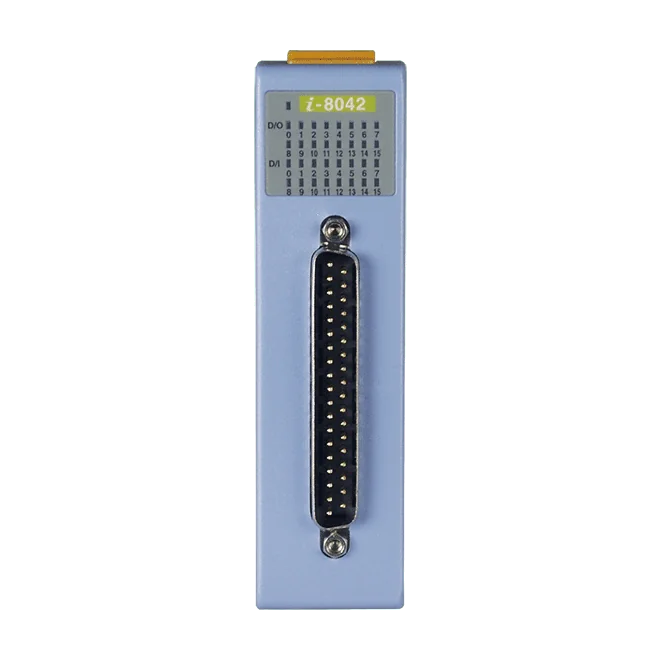

Moduł I-8042-G CR łączy na jednym module 16 izolowanych optronowo cyfrowych wejść oraz 16 izolowanych cyfrowych wyjść typu otwarty kolektor. Jest przeznaczony dla inżynierów, którzy potrzebują obsługiwać w jednym, kompaktowym punkcie I/O sygnały z przełączników i czujników oraz obciążenia wyjść typu sink, w ramach niskoprofilowej serii I-8K/I-87K.Każde wejście można podłączyć w konfiguracji sink lub source, natomiast wyjścia są typu sink o znamionowym prądzie 100 mA na kanał i napięciu obciążenia od +5 do +30 VDC. Każdy kanał jest izolowany, z izolacją wewnątrzmodułową 3750 VDC oraz ochroną ESD ±4 kV na każdym zacisku. Wartości wyjść po włączeniu zasilania i wartości bezpieczne są dostępne jako opcje, a 32 diody LED sygnalizują zasilanie, komunikację oraz stan każdego kanału I/O.Moduł pobiera maksymalnie 1,5 W i pracuje w zakresie temperatur od -25 do +75 °C. Ten kod zamówieniowy obejmuje łącznik żeński DB37 CA-4002F z plastikową osłoną i odnosi się do wersji modułu w szarej obudowie.ZastosowaniaAutomatyka przemysłowaMaszyny przemysłoweAutomatyka budynkowaPrzemysł spożywczy i napojówProdukcja półprzewodnikówSystemy sterowania

Moduł I-8042W-G CR to 16-kanałowy izolowany moduł wejść cyfrowych oraz 16-kanałowy izolowany moduł wyjść cyfrowych do zastosowań w automatyce i sterowaniu. Każdy kanał wejściowy i wyjściowy jest izolowany optooizolatorem.Każde wejście może być podłączone w konfiguracji sink lub source, co zapewnia elastyczność przy dopasowaniu do urządzeń terenowych. Wyjścia są izolowane, typu otwarty kolektor, sink (NPN), z zabezpieczeniem przed zwarciem. Dla wyjść można skonfigurować wartość po włączeniu zasilania oraz wartość bezpieczną, a 32 diody LED sygnalizują stan kanałów.Kod zamówieniowy obejmuje złącze DB37 żeńskie CA-4002F z plastikową osłoną. Moduł jest przeznaczony do zastosowań wymienionych poniżej.ZastosowaniaAutomatyka przemysłowaMaszyny przemysłoweAutomatyka budynkowaPrzemysł spożywczy i napojówProdukcja półprzewodnikówSystemy sterowania

I-8040PW-G CR to 32-kanałowy moduł wejść cyfrowych z serii I-8K/I-87K High Profile, przeznaczony do systemów wejściowych +24 VDC w środowiskach przemysłowych. Każdy kanał jest izolowany optoizolatorem, a moduł zapewnia izolację wewnątrzmodułową 3750 VDC oraz ochronę ESD ±4 kV na każdym zacisku.Konfiguracja wejść może być ustawiona jako sink lub source poprzez okablowanie, dzięki czemu jeden moduł może pracować w obu konwencjach połączeń. Każdy kanał akceptuje +19 ~ +30 VDC jako stan ON i odczytuje maksymalnie +11 VDC jako stan OFF. Filtr dolnoprzepustowy o nastawach od 1 ms do 70 ms, wybieranych zworką lub parametrem CPU, pomaga tłumić zakłócenia; wartość domyślna to 10 ms.Opcjonalne podłączenie płytki rozszerzeń, na przykład DN-37-381-A CR, upraszczające okablowanie polowe.Ten wariant nadaje się do automatyki budynkowej, fabrycznej i maszynowej, a także do zdalnej konserwacji i diagnostyki oraz sprzętu testowego.ZastosowaniaAutomatyka budynkowaAutomatyka fabrycznaAutomatyka maszynowaZdalna konserwacjaZdalna diagnostykaSprzęt testowy

32 izolowane wejścia cyfrowe do sygnałów typu wet contact. Moduł I-8040W-A1-G CR przyjmuje sygnały typu wet contact na 32 kanałach, przy czym każdy kanał jest izolowany optycznie (optotranzystorowo) od strony logicznej. Poziomy załączenia wejść wynoszą od +3,5 do +30 VDC, a próg wyłączenia znajduje się poniżej +1 VDC.Każde wejście może być podłączone jako typ sink lub source, dzięki czemu ten sam moduł współpracuje zarówno z urządzeniami polowymi NPN, jak i PNP, bez zmian sprzętowych. Każdy zacisk posiada ochronę przed wyładowaniami ESD w zakresie ±4 kV (kontaktowo), a moduł zapewnia izolację wewnątrzmodułową 3750 VDC.Niniejszy kod zamówieniowy obejmuje złącze żeńskie CA-4002F DB37. Moduł obsługuje również opcjonalną płytkę rozszerzeń, taką jak DN-37-381-A CR, która upraszcza okablowanie w instalacjach wielokanałowych.ZastosowaniaAutomatyka budynkowaAutomatyka przemysłowaAutomatyka maszynZdalne utrzymanie ruchuZdalna diagnostykaUrządzenia testujące
