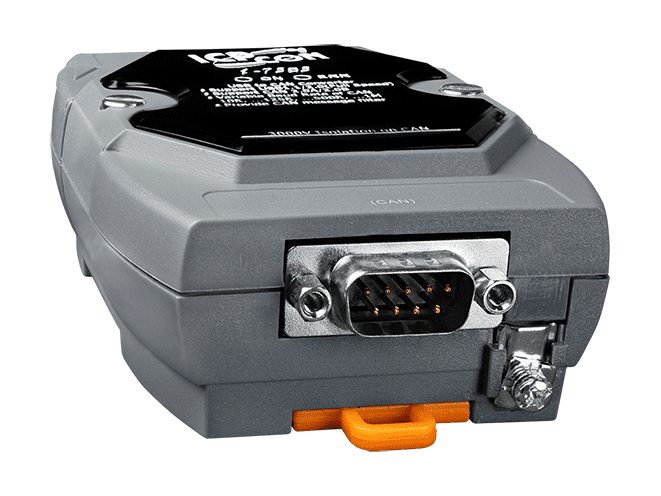

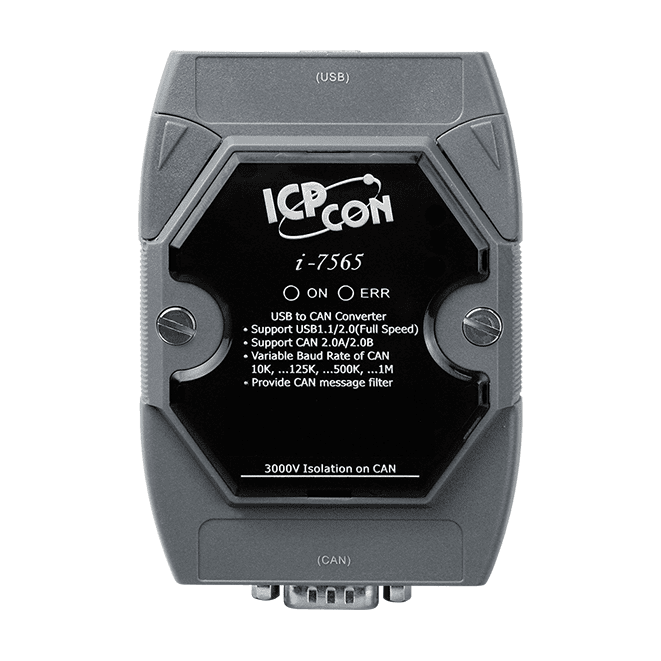

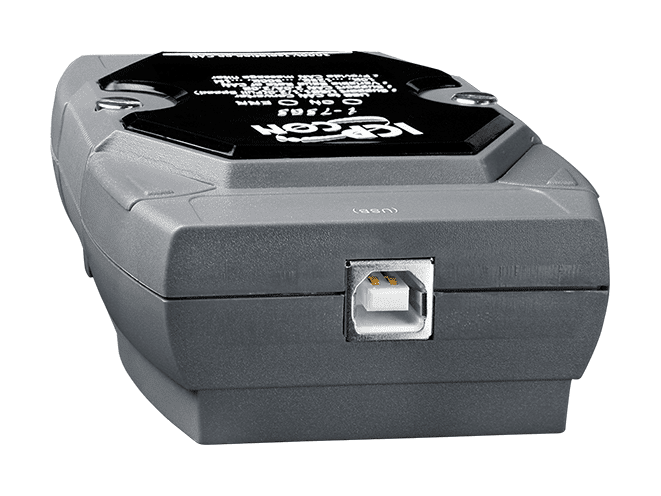

I-7565-G Inteligentny konwerter USB na CAN, izolowany port CAN 3000 Vrms

Model tM-7565 CR to kompaktowy konwerter USB na CAN dla inżynierów, którzy potrzebują połączyć laptop lub komputer PC z siecią CAN w ograniczonej przestrzeni. Spełnia wymagania CAN 2.0A i 2.0B oraz ISO 11898-2 i obsługuje prędkości transmisji CAN od 10 k do 1 M bps, w tym prędkości zdefiniowane przez użytkownika. Jego funkcje są w pełni zgodne z modelem I-7565.Zasilanie pobierane jest z połączenia USB, a strona zasilania oraz strona magistrali CAN są odizolowane galwanicznie. Wbudowany, wybieralny rezystor terminujący 120 Ω oraz parametry komunikacji po stronie CAN i USB ustawiane są programowo. Bufory programowe po każdej stronie oraz wewnętrzny watchdog zapewniają stabilną pracę.Tryb nasłuchu (listen-only) pozwala konwerterowi monitorować ruch na magistrali CAN i wykrywać błędy bez wysyłania jakichkolwiek ramek. Tryb połączenia parowego umożliwia komunikację między dwoma komputerami PC przez USB, z ustawianym przez użytkownika znakiem końca wiadomości. Urządzenie montowane jest na szynie DIN i dostarczane z kablem CA-USB18 o długości 1,8 m.ZastosowaniaPodłączanie laptopa lub komputera PC do sieci CAN w miejscach o ograniczonej przestrzeniMonitorowanie komunikatów i stanów błędów na magistrali CAN w trybie nasłuchuKomunikacja między dwoma komputerami PC przez USB w trybie połączenia parowego

Konwerter I-7565-CPM-G CR to USB na CANopen master, przeznaczony dla inżynierów, którzy chcą obsługiwać sieć CANopen z poziomu komputera PC. Posiada własny procesor 80186 o taktowaniu 80 MHz, który samodzielnie wykonuje oprogramowanie konwertera, dzięki czemu komputer nadrzędny wysyła jedynie polecenia przez USB. Zestaw API pozwala programistom sterować urządzeniem z własnych aplikacji, co ogranicza nakład pracy potrzebny do bezpośredniej obsługi protokołu CANopen.Urządzenie ma jeden port CANopen oparty na kontrolerze CAN NXP SJA1000T, z prędkościami transmisji od 10 k do 1 M oraz wbudowanym rezystorem terminującym 120 Ω. Złącze USB ułatwia przenoszenie urządzenia między stanowiskami testowymi a maszynami, co sprawdza się przy szybkiej konfiguracji i uruchamianiu systemów CANopen. Master CANopen obsługuje także bibliotekę CANopen Motion Library, zgodną z CiA 402, obejmującą sterowanie pozycją, prędkością, momentem i synchroniczne.Konwerter I-7565-CPM-G CR figuruje w opisie zamówienia z oznaczeniem RoHS. Posiada certyfikaty CE, UKCA, FCC, RoHS oraz WEEE, a zakres temperatur pracy wynosi -25 ~ +75 °C.ZastosowaniaMaszyny przemysłoweSprzęt laboratoryjny i badawczyUrządzenia gastronomiczneZastosowania morskieSprzęt medycznyPojazdy specjalistyczne

Moduł I-7565-DNM-G CR to konwerter mastera DeviceNet podłączany przez USB. Pozwala komputerowi PC działać jako master DeviceNet w sieci bez dedykowanego PAC ani karty magistrali polowej, co czyni go opłacalnym rozwiązaniem do dodawania sterowania DeviceNet do istniejących systemów. Obsługuje funkcje Group 2 Only Server oraz UCMM do komunikacji z urządzeniami slave.Konwerter posiada jeden niezależny port DeviceNet oparty na magistrali CAN, zbudowany wokół kontrolera NXP SJA1000T taktowanego 16 MHz. Programowalny adres MAC mastera oraz wybierana prędkość transmisji 125, 250 lub 500 kbps pozwalają dostosować go do różnych topologii sieci. Zworka umożliwia włączenie rezystora terminującego 120 Ω, a port jest izolowany galwanicznie: 3000 VDC dla izolacji DC-DC oraz 2500 Vrms dla izolacji optoelektronicznej.Sterowniki są dostarczane dla systemów Win XP, Win7, Win8 i Win10 w wersjach 32-bitowych i 64-bitowych, a także sterownik dla Linux. SDK obejmuje środowiska x64 DLL, .NET DLL, VB6, VC6 oraz BCB6. Urządzenie montowane jest na szynie DIN i pracuje w zakresie temperatur od -25 do +75 °C.ZastosowaniaKomunikacja z napędami PowerFlex400Zastosowania z zaworami SMCZastosowania z zaworami IFC-125Zastosowania z zaworami MKS FRCAZastosowania z czujnikami odległości SICKSystemy diagnostyczne ciągników kołowych

Moduł I-7565-H1-G łączy port USB komputera PC z jednym kanałem magistrali CAN, umożliwiając inżynierom monitorowanie, rejestrowanie i sterowanie sieciami CAN z poziomu komputera nadrzędnego. Jest zgodny z normą ISO 11898-2 i obsługuje ramki CAN2.0A oraz CAN2.0B, przy maksymalnej przepustowości 3000 ramek na sekundę.Inżynierowie zwykle wybierają ten wariant ze względu na elastyczne ustawienia czasowe i filtrowanie. Prędkość transmisji można ustawić w zakresie od 5 kbps do 1 Mbps, w tym w wartościach zdefiniowanych przez użytkownika. Konfiguracja filtrów akceptacji, tryb Listen Only oraz raportowanie ramek błędów CAN ułatwiają diagnostykę działającej sieci, a znakowanie czasowe wiadomości z dokładnością co najmniej ±1 ms wspiera analizę danych.Strona CAN jest izolowana galwanicznie napięciem 2500Vrms, co chroni komputer nadrzędny i sprzęt USB przed awariami na magistrali. Zasilanie pobierane jest z USB, a plastikowa obudowa montowana na szynie DIN jest dostarczana wraz z kablem CA-USB18 o długości 1,8 m. Sterowniki są dostępne dla systemów Windows i Linux, a urządzenie jest rozpoznawane automatycznie po podłączeniu.ZastosowaniaMonitorowanie magistrali CANAutomatyka budynkowaZdalne pozyskiwanie danychKontrola i monitorowanie środowiskaAparatura laboratoryjna i badawczaAutomatyka przemysłowa
