I-7532M-FD 2-portowy mostek CAN/CAN FD z transformacją komunikatów CAN na CAN FD
2-portowy mostek CAN/CAN FD łączący dwie sieci CAN lub CAN FD, przekształcający komunikaty między tymi formatami i pozwalający każdemu portowi pracować z własną prędkością transmisji.
- Dwa izolowane porty CAN zgodne z ISO 11898-2 oraz z CAN 2.0 A/B i FD
- Przekształcanie komunikatów między CAN i CAN FD we wszystkich kombinacjach
- Reguły przekazywania, mapowania, łączenia i rozdzielania ramek dla określonych przepływów komunikatów
- Prędkości bitowe CAN od 10 kbps do 1 Mbps oraz prędkości pola danych CAN FD od 100 kbps do 10 Mbps
- Niezależna prędkość transmisji na każdy port, ustawiana narzędziem Utility przez USB
- Konfiguracja filtrów komunikatów i do 10 000 fps na port
364,00 € za sztukę
| 1-9 szt. | 364,00 € | |
|---|---|---|
| 10-30 szt. | 346,00 € | −5 % |
| 31+ szt. | 327,00 € | −10 % |
Informacje dot. produktu "I-7532M-FD 2-portowy mostek CAN/CAN FD z transformacją komunikatów CAN na CAN FD"

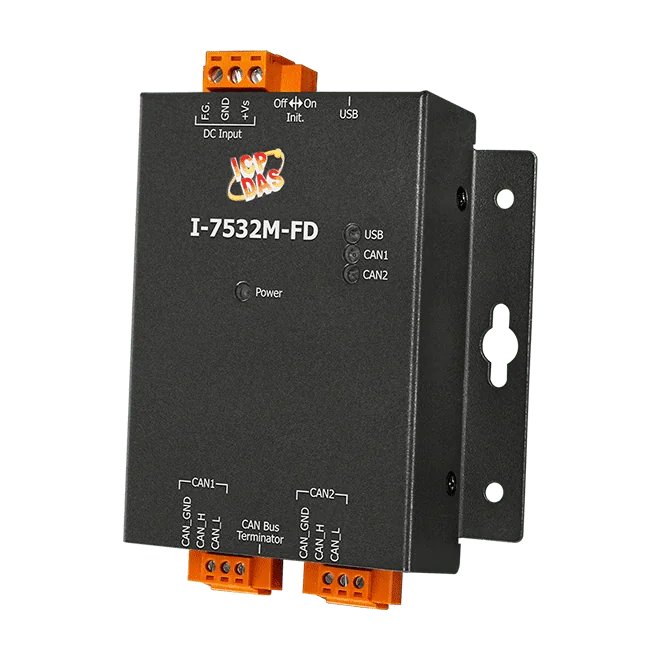

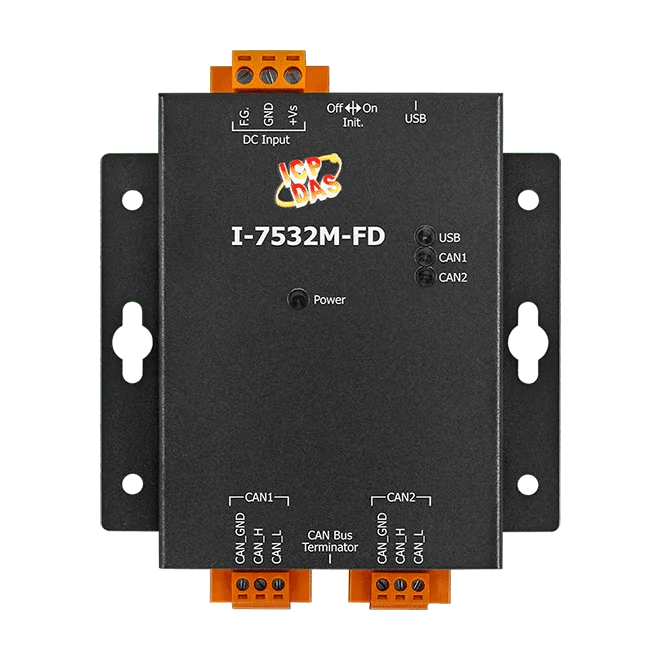

Moduł I-7532M-FD to lokalny mostek CAN/CAN FD łączący dwie sieci CAN lub CAN FD. Stosuje się go do zwiększenia pojemności obciążenia magistrali, wydłużenia zasięgu komunikacji lub połączenia segmentów pracujących z różnymi prędkościami transmisji. Przekształca komunikaty we wszystkich czterech kierunkach: CAN na CAN, CAN na CAN FD, CAN FD na CAN oraz CAN FD na CAN FD.
Oprócz prostego przekazywania ramek mostek obsługuje reguły przekazywania, mapowania, łączenia i rozdzielania ramek. Łączenie scala kilka komunikatów CAN w jeden komunikat CAN FD, a rozdzielanie dzieli jeden komunikat CAN FD na kilka komunikatów CAN. Można konfigurować filtry komunikatów, a prędkość transmisji każdego portu ustawia się niezależnie. Konfiguracja odbywa się przez USB za pomocą narzędzia I-7532-FD Utility.
Moduł ma metalową obudowę, przeznaczony jest do pracy w zakresie -25 ~ +75 °C i montowany jest na ścianie lub na szynie DIN. Kod zamówieniowy I-7532M-FD CR oznacza 2-portowy mostek CAN/CAN FD zgodny z RoHS.
Zastosowania
- Łączenie sieci CAN i CAN FD o różnych prędkościach transmisji
- Wydłużanie zasięgu magistrali CAN i zwiększanie pojemności obciążenia magistrali
- Integracja różnorodnych urządzeń komunikacyjnych w systemach sterowania i monitoringu przemysłowego
| Interfejs: | CAN, CAN FD |
|---|---|
| Izolacja: | 3000 VDC (DC-DC), 2500 Vrms (optoizolator) |
| Montaż: | Montaż ścienny, szyna DIN |
| Obudowa: | Metal |
| Porty: | 2 |
| Protokół: | CAN 2.0 A/B, CAN FD |
| Temperatura robocza: | -25 ~ +75 °C |
| Typ produktu: | Most CAN |
| Wejście zasilania: | +10 ~ +30 VDC |
Dane techniczne
| Wskaźniki LED | |
|---|---|
| Status | 1 x zasilanie 1 x status USB 2 x status CAN |
| USB | |
| Specyfikacja | USB 2.0 High Speed (480 Mbps) |

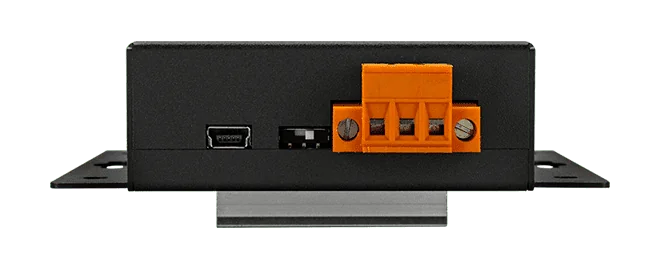

| Złącze | 1 x USB (Mini-B) |
| Sterownik | Wbudowany system Windows 7/8.1/10/11 |
| CAN | |
| Porty | 2 |
| Specyfikacja | ISO 11898-2, CAN 2.0 A/B i FD |
| Prędkość transmisji | Prędkości transmisji CAN: 10 k ~ 1 M bps, Prędkości transmisji CAN FD dla pola danych: 100 k ~ 10 M bps (*Uwaga1) Ustawianie prędkości narzędziem pomocniczym |
| Izolacja | 3000 VDC dla DC-DC, 2500 Vrms dla optoizolatora |

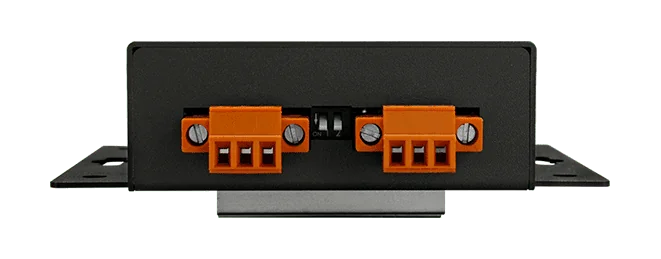

| Rezystor zaciskowy | Przełącznik rezystora końcowego 120Ω |
| Filtr | Tak |
| Bufor odbiorczy | 128 ramek |
| Opóźnienie czasowe | [ 1 Mbps (8-bajtowe dane) ] ID-29 bit => 160 us ; ID-11 bit => 142 us [ 10 Kbps (8-bajtowe dane) ] ID-29 bit => 13,8 ms ; ID-11 bit => 12 ms |
| Przepływ danych | 10,000 FPS (każdy port) |
| Zasilanie | |
| Zakres wejściowy | +10 VDC ~ +30 VDC |
| Pobór mocy | 1.2 W |
| Mechaniczne | |
| Obudowa | Metal |
| Wymiary (mm) | 102 x 120 x 36 (W x L x H) |

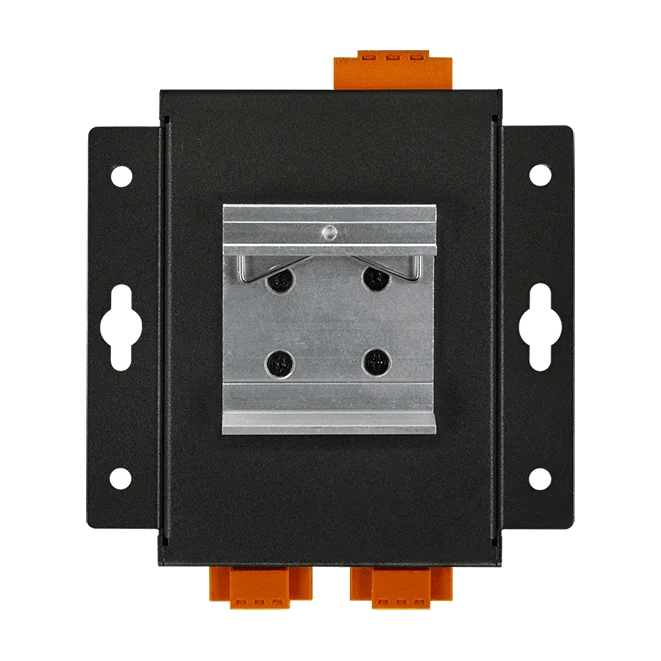

| Instalacja | Montaż ścienny lub na szynie DIN |
| Środowisko | |
| Temperatura pracy | -25 ~ +75 °C |
| Temperatura przechowywania | -30 ~ +80 °C |
| Wilgotność | 10 ~ 90% RH, bez kondensacji |
Dane techniczne opublikowane przez producenta. Mogą ulec zmianie.
