I-7530-G Konwerter RS-232 na CAN, izolowany port CAN 3000 VDC
Izolowany konwerter RS-232 na CAN z programowo konfigurowanymi parametrami, trybem transparentnym i watchdogiem, do podłączania komputerów PC i urządzeń szeregowych do sieci CAN.
- Zgodność z CAN 2.0A i 2.0B, pełne spełnienie wymagań ISO 11898-2
- Izolacja 3000 VDC po stronie CAN chroni urządzenie RS-232
- Programowo konfigurowane parametry komunikacji CAN i RS-232
- Obsługa trybu komunikacji transparentnej
- Bufor odbiorczy CAN na 1000 ramek i bufor RS-232 na 900 ramek
- Wbudowany watchdog zapewniający ciągłą pracę w trudnych lub zakłóconych środowiskach
248,00 € za sztukę
| 1-9 szt. | 248,00 € | |
|---|---|---|
| 10-30 szt. | 236,00 € | −5 % |
| 31+ szt. | 223,00 € | −10 % |
Informacje dot. produktu "I-7530-G Konwerter RS-232 na CAN, izolowany port CAN 3000 VDC"
I-7530-G to konwerter RS-232 na CAN, który umożliwia komputerowi PC lub dowolnemu urządzeniu wyposażonemu w port szeregowy wymianę komunikatów z urządzeniami CAN. Moduł realizuje konwersję między obiema sieciami, dzięki czemu hosty szeregowe mogą monitorować i sterować węzłami CAN bez dedykowanego interfejsu CAN.
Port CAN jest zgodny z CAN 2.0A i 2.0B i spełnia wymagania normy ISO 11898-2, a rezystor terminujący 120 Ω można załączyć zworką. Parametry komunikacji CAN i RS-232 ustawia się programowo, obsługiwany jest również tryb komunikacji transparentnej. Strona CAN zapewnia izolację 3000 VDC, co pomaga chronić urządzenia RS-232 przed awariami w sieci CAN.
Wbudowany watchdog nadzoruje pracę, a wskaźniki zasilania, przepływu danych i błędów pokazują stan obu interfejsów. Moduł posiada bufor odbiorczy 1000 ramek po stronie CAN oraz bufor 900 ramek po stronie RS-232. Tryb pełnego dupleksu dla urządzeń RS-232 nie jest obsługiwany. Montaż odbywa się na szynie DIN w plastikowej obudowie, a zakres temperatur pracy wynosi od -25 do +75 °C.
Zastosowania
- Podłączanie komputerów PC lub paneli HMI do sieci urządzeń CAN przez RS-232
- Łączenie sterowników programowalnych i sterowników wbudowanych z portem RS-232 z siecią CAN
- Monitorowanie i sterowanie urządzeniami CAN w systemach automatyki przemysłowej
| Interfejs: | CAN, RS-232 |
|---|---|
| Izolacja: | 3000 VDC (strona CAN) |
| Montaż: | Szyna DIN |
| Obudowa: | Tworzywo sztuczne |
| Porty: | 1 x RS-232, 1 x CAN |
| Protokół: | CAN 2.0A/2.0B |
| Temperatura robocza: | -25 ~ +75 °C |
| Typ produktu: | Konwerter |
| Wejście zasilania: | +10 VDC ~ +30 VDC |
Dane techniczne
| Wskaźniki LED | |
|---|---|
| Status | 1 x zasilanie 1 x status CAN |
| Porty COM | |
| Porty | 1 x RS-232 (9-pinowe gniazdo D-Sub (TxD, RxD, GND)) |
| Prędkość transmisji | 110, 150, 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 bps |
| Parzystość | Brak, Parzysty, Nieparzysty |
| Bit danych | 5, 6, 7, 8 |
| Bit stopu | 1, 2 |
| Bufor odbiorczy | 900 ramek danych |
| CAN | |
| Porty | 1 |
| Specyfikacja | ISO-11898-2, CAN 2.0A i CAN 2.0B |
| Prędkość transmisji | 10 k ~ 1 Mbps |
| Izolacja | 3000 VDC dla DC-DC, 2500 Vrms dla optoizolatora |
| Rezystor zaciskowy | Rezystor końcowy 120 Ω wybierany zworką |
| Filtr | Tak |
| Bufor odbiorczy | 1000 ramek danych |
| Zasilanie | |
| Zakres wejściowy | +10 VDC ~ +30 VDC |
| Pobór mocy | 1 W |
| Mechaniczne | |
| Obudowa | Tworzywo sztuczne |
| Wymiary (mm) | 72 x 118 x 33 (W x L x H) |
| Instalacja | Szyna DIN |
| Środowisko | |
| Temperatura pracy | -25 ~ +75 °C |
| Temperatura przechowywania | -30 ~ +80 °C |
| Wilgotność | 10 ~ 90% RH, bez kondensacji |
Dane techniczne opublikowane przez producenta. Mogą ulec zmianie.
Do pobrania
Zaloguj się
Akcesoria
![CA-0910-C DB9 Female to 3-wire CAN Port Cable [Pin2, Pin3 and Pin7], 1M](https://icpdas-tech.eu/media/d8/ee/9d/1793280036/CA-0910-C-CA-0910-C_la01.webp?ts=1793280036 "CA-0910-C Kabel CAN 3-żyłowy DB9 gniazdo na 3-pinowy port CAN [Pin2, Pin3 i Pin7], 1 m")
Kabel CAN 3-żyłowy z gniazdem DB9 na 3-pinowy port CAN [Pin2, Pin3 i Pin7], 1 m.
CD-002 to rozdzielany rdzeń ferrytowy do tłumienia zakłóceń elektromagnetycznych i wysokiej częstotliwości w kablach okrągłych. Jego składana plastikowa obudowa zamyka się wokół kabla i trzyma ferryt w bezpiecznym położeniu, dzięki czemu można go zamontować bez ponownego zakańczania kabla.Rdzeń przeznaczony jest do tłumienia zakłóceń niskoczęstotliwościowych generowanych przez sterowniki silników, falowniki i silniki elektryczne. Może być montowany w już zainstalowanych urządzeniach lub dodawany podczas prac posumulacyjnych na kablach danych i zasilania urządzeń elektronicznych, co sprawdza się w środowiskach, w których zakłócenia EMI lub RFI wpływają na integralność sygnału.W każdym opakowaniu znajduje się 10 rdzeni, dostarczanych w kolorze białym, o znamionowym zakresie temperatur pracy od -40 °C do 75 °C. Maksymalna średnica kabla wynosi Ø13 mm.ZastosowaniaTłumienie zakłóceń niskoczęstotliwościowych pochodzących ze sterowników silnikówRedukcja zakłóceń generowanych przez falowniki i silnikiRedukcja EMI i RFI na kablach danych urządzeń elektronicznychRedukcja EMI i RFI na kablach zasilających urządzeń elektronicznychModernizacja istniejących instalacji
CNT-CAN CR to złącze magistrali CAN do szybkiego podłączenia węzła CAN do linii magistrali. Dzięki technologii szybkozłączek nie trzeba zdejmować izolacji z przewodów magistrali, co upraszcza montaż.Złącze ma plastikową obudowę ze zintegrowanym rezystorem terminującym, który wybiera się wbudowanym przełącznikiem. Posiada dwa wejścia kablowe oraz gniazdo D-Sub 9-pinowe z wyprowadzeniem kabla pod kątem 90°, a także jest dostępne z interfejsem programowania.Sprawdzi się u inżynierów, którzy muszą dodać urządzenie CAN do istniejącej linii magistrali CAN przy minimalnym nakładzie okablowania i z jasnym wyborem terminacji magistrali.ZastosowaniaPodłączanie węzła magistrali CAN do linii magistrali CANDodawanie urządzeń CAN do istniejącej sieci CAN
Wtyk montażowy M12 A-code, 5-pinowy (gniazdo).
Podobne produkty

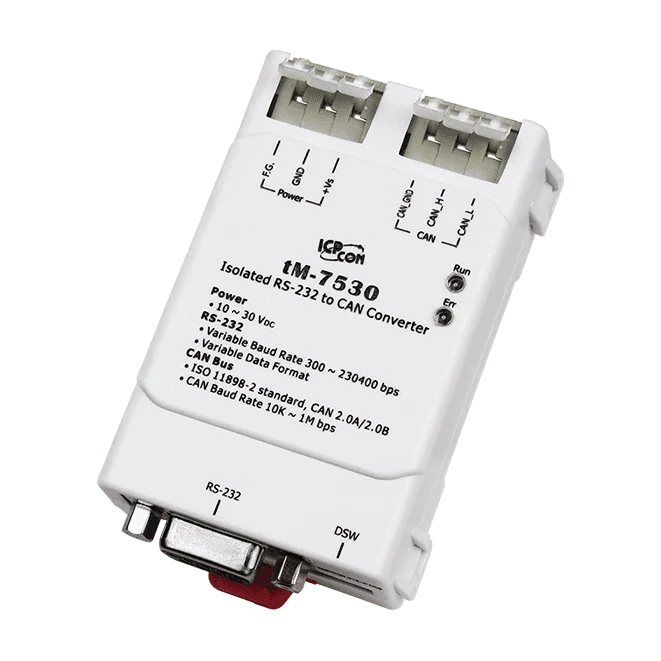

tM-7530 CR to mały konwerter RS-232 na CAN dla inżynierów, którzy muszą podłączyć urządzenia szeregowe do sieci CAN w ograniczonej przestrzeni. Obsługuje CAN 2.0A i CAN 2.0B zgodnie z ISO 11898-2, z prędkościami CAN od 10 kbps do 1 Mbps, w tym prędkościami zdefiniowanymi przez użytkownika, oraz prędkościami RS-232 od 110 bps do 230400 bps.Moduł jest izolowany zarówno po stronie zasilania, jak i po stronie magistrali CAN, z izolacją 3000 VDC dla przetwornicy DC-DC oraz 2500 Vrms dla izolacji optoelektronicznej. Jego funkcjonalność jest w pełni zgodna z modelami I-7530 i I-7530T, a dodatkowo oferuje tryb tylko do odsłuchu, umożliwiający monitorowanie ruchu CAN i wykrywanie błędów bez nadawania. Parametry komunikacji ustawia się programowo, a diody LED sygnalizują zasilanie, przepływ danych i błędy po obu stronach.Tryb połączenia parowego pozwala jednocześnie obsługiwać komputer PC i inne urządzenia RS-232, z obsługą znaku końca wiadomości zdefiniowanego przez użytkownika. Bufory programowe po stronie CAN i RS-232, watchdog oraz znaczniki czasu odpowiedzi po stronie RS-232 zwiększają niezawodność pracy ciągłej.ZastosowaniaPodłączanie urządzeń RS-232 do sieci magistrali CANMonitorowanie i wykrywanie błędów w systemach magistrali CAN w trybie tylko do odsłuchuJednoczesne podłączanie komputera PC i innych urządzeń RS-232 w trybie połączenia parowegoInstalacje sterowania i monitoringu w ograniczonej przestrzeni w różnych branżach
