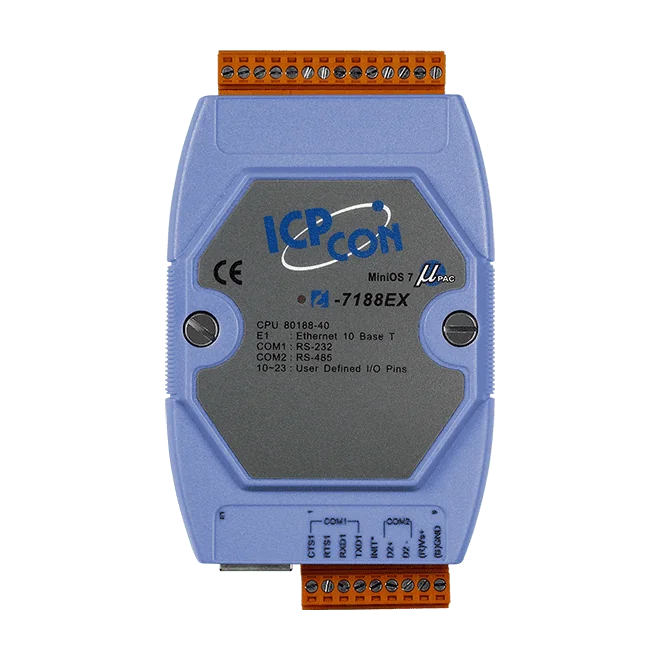

I-7188EX Ethernetowy sterownik PAC z MiniOS7, procesorem 40 MHz i magistralą rozszerzeń I/O
Kieszonkowy programowalny sterownik automatyki Ethernet z systemem MiniOS7, portami szeregowymi RS-232 i RS-485 oraz jednym slotem magistrali rozszerzeń I/O na płytki X-board. Wariant z niebieską obudową (CR).
- Wbudowany system operacyjny MiniOS7 z zestawem narzędzi programistycznych w języku C
- Procesor 80188-40 z 512 KB pamięci flash, 512 KB SRAM i 2 KB EEPROM
- 1 x port Ethernet 10BASE-T RJ-45 (kompatybilny z NE2000)
- 1 x port szeregowy RS-232 i 1 x port szeregowy RS-485, do 115200 bps
- Standardowy protokół Modbus do komunikacji z oprogramowaniem SCADA
- Jeden interfejs magistrali rozszerzeń I/O obsługujący jedną płytkę X-board
322,00 € za sztukę
| 1-9 szt. | 322,00 € | |
|---|---|---|
| 10-30 szt. | 306,00 € | −5 % |
| 31+ szt. | 290,00 € | −10 % |
Informacje dot. produktu "I-7188EX Ethernetowy sterownik PAC z MiniOS7, procesorem 40 MHz i magistralą rozszerzeń I/O"
I-7188EX CR to kompaktowy programowalny sterownik automatyki zbudowany na procesorze 80188-40 i systemie operacyjnym MiniOS7. Łączy port Ethernet 10BASE-T z interfejsami szeregowymi RS-232 i RS-485, dzięki czemu może przekazywać dane z urządzeń polowych szeregowych do sieci Ethernet i pełnić rolę łącznika opartego na Modbus z oprogramowaniem SCADA.
Tworzenie aplikacji odbywa się w języku C, z zestawem narzędzi dostarczanym z MiniOS7, w tym bibliotekami Modbus. Urządzenie oferuje 512 KB pamięci flash, 512 KB pamięci SRAM i 2 KB pamięci EEPROM, zegar czasu rzeczywistego, układ watchdog oraz 64-bitowy sprzętowy numer seryjny do identyfikacji urządzenia.
Sprzęt można rozbudować za pomocą jednej magistrali rozszerzeń I/O, która obsługuje jedną płytkę X-board. Dokumentacja źródłowa wskazuje ponad 50 kompatybilnych płytek oferujących funkcje analogowe, cyfrowe i szeregowe. Kod zamówieniowy CR z niebieską obudową to standardowy wariant oferowany tutaj.
Zastosowania
- Integracja urządzeń szeregowych z sieciami Ethernet i Internet
- Komunikacja Modbus z systemami SCADA
- Samodzielne sterowanie programowalne z lokalną rozbudową I/O
| Interfejs: | Ethernet, RS-232, RS-485 |
|---|---|
| Montaż: | Szyna DIN |
| Porty: | 1 x RJ-45, 1 x RS-232, 1 x RS-485 |
| Protokół: | Modbus |
| Temperatura robocza: | -25 ~ +75 °C |
| Typ produktu: | PAC |
| Wejście zasilania: | +10 ~ 30 VDC |
Dane techniczne
| Oprogramowanie | |
|---|---|
| OS | MiniOS7 |
| Rozwój | Język C |
| Moduł CPU | |
| CPU | 80188, 40 MHz lub kompatybilny |
| 64-bitowy sprzętowy numer seryjny | Tak |
| EEPROM | 2 KB |
| Flash | 512 KB |
| NVRAM | 31 bajtów |
| SRAM | 512 KB |
| Zegar czasu rzeczywistego | Podaje sekundy, minuty, godziny, dzień tygodnia, miesiąc, rok |
| Timer Watchdog | Tak |
| Wskaźniki LED | |
| Status | 1 x System |
| Rozszerzenie I/O | |
| Typ I/O | Płytka X |
| Ethernet | |
| Porty | 1 x RJ-45, 10 Base-T |
| Porty COM | |
| Porty | 1 x RS-232, 1 x RS-485 |
| Prędkość transmisji | 115200 bps maks. |
| Zasilanie | |
| Zakres wejściowy | +10 ~ 30 VDC |
| Pobór mocy | 2.0 W |
| Mechaniczne | |
| Wymiary (mm) | 72 x 123 x 33 (W x H x D) |
| Instalacja | Montaż na szynie DIN |
| Środowisko | |
| Temperatura pracy | -25 ~ +75 °C |
| Temperatura przechowywania | -40 ~ +80 °C |
| Wilgotność | 5 ~ 90%, bez kondensacji |
Dane techniczne opublikowane przez producenta. Mogą ulec zmianie.
