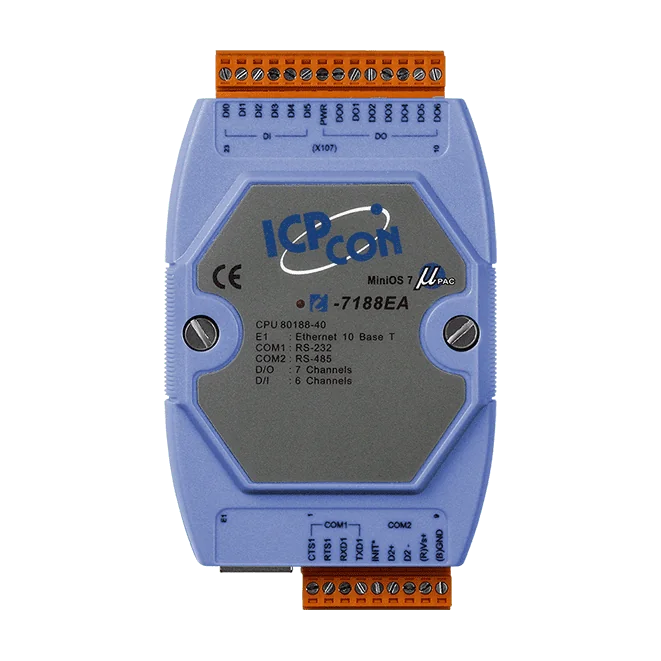

I-7188EA Ethernet PAC z MiniOS7, 6 DI i 7 DO, niebieska obudowa
Kieszonkowy programowalny sterownik automatyki z portem Ethernet, procesorem 80188-40, systemem MiniOS7, portami RS-232/RS-485, 6 wejściami cyfrowymi i 7 wyjściami typu otwarty kolektor.
- Wbudowany system operacyjny MiniOS7, programowanie w języku C
- Procesor 80188-40 taktowany 40 MHz, z pamięcią 512 KB Flash, 2 KB EEPROM i 512 KB SRAM
- Ethernet 10BASE-T zgodny z NE2000 na jednym porcie RJ-45
- 1 x RS-232 i 1 x RS-485, prędkość do 115200 bps
- 6 wejść cyfrowych dla sygnałów ze stykami bezpotencjałowymi lub zasilanymi
- 7 wyjść cyfrowych typu otwarty kolektor, 100 mA, maks. +30 VDC
335,00 € za sztukę
| 1-9 szt. | 335,00 € | |
|---|---|---|
| 10-30 szt. | 318,00 € | −5 % |
| 31+ szt. | 301,00 € | −10 % |
Informacje dot. produktu "I-7188EA Ethernet PAC z MiniOS7, 6 DI i 7 DO, niebieska obudowa"
I-7188EA CR to kompaktowy programowalny sterownik automatyki (PAC), który łączy w jednej obudowie montowanej na szynie DIN port Ethernet, parę portów szeregowych RS-232/RS-485 oraz wbudowane wejścia i wyjścia cyfrowe. Pracuje pod wbudowanym systemem operacyjnym MiniOS7 i jest programowany w języku C, co odpowiada inżynierom, którzy chcą mieć lokalną logikę sterowania bez osobnego sterownika PLC.
Wbudowane wejścia i wyjścia cyfrowe obejmują 6 wejść cyfrowych, akceptujących styki bezpotencjałowe lub zasilane, oraz 7 wyjść typu otwarty kolektor o obciążalności 100 mA i napięciu do +30 VDC. Port Ethernet to 10BASE-T, a pamięć 512 KB Flash, 2 KB EEPROM oraz 512 KB SRAM zapewnia miejsce na kod aplikacji i dane.
Do przeniesienia urządzeń szeregowych do sieci Ethernet dostarczane są biblioteki Modbus producenta oraz zestaw narzędzi XServer. Źródło wymienia pakiety SCADA Indusoft, DasyLab i iFix, z którymi urządzenie może komunikować się za pomocą standardowego protokołu Modbus. Ten wariant w niebieskiej obudowie spełnia wymogi RoHS.
Zastosowania
- Integracja urządzeń szeregowych z sieciami Ethernet/Internet
- Komunikacja Modbus z oprogramowaniem SCADA
- Lokalne sterowanie i monitorowanie wejść/wyjść cyfrowych w automatyce przemysłowej
| Interfejs: | Ethernet, RS-232, RS-485 |
|---|---|
| Montaż: | Szyna DIN |
| Porty: | 1 x RJ-45, 1 x RS-232, 1 x RS-485 |
| Protokół: | Modbus |
| Temperatura robocza: | -25 ~ +75 °C |
| Typ produktu: | PAC |
| Wejścia cyfrowe: | 6 |
| Wejście zasilania: | +10 ~ 30 VDC |
| Wyjścia cyfrowe: | 7 |
Dane techniczne
| Oprogramowanie | |
|---|---|
| OS | MiniOS7 |
| Rozwój | Język C |
| Moduł CPU | |
| CPU | 80188, 40 MHz lub kompatybilny |
| 64-bitowy sprzętowy numer seryjny | Tak |
| EEPROM | 2 KB |
| Flash | 512 KB |
| NVRAM | 31 bajtów |
| SRAM | 512 KB |
| Zegar czasu rzeczywistego | Podaje sekundy, minuty, godziny, dzień tygodnia, miesiąc, rok |
| Timer Watchdog | Tak |
| Wskaźniki LED | |
| Status | 1 x System |
| Wejście cyfrowe | |
| Kanały | 6 |
| Typ | Styk bezpotencjałowy Styk potencjałowy |
| Ujście/źródło (NPN/PNP) | Mokry: Sink Suchy: Source |
| Poziom napięcia ON | Mokry: +3,5 VDC ~ +30 VDC Suchy: zwarty do GND |
| Poziom napięcia OFF | Mokry: maks. +1 VDC Suchy: rozwarty |
| Wyjście cyfrowe | |
| Kanały | 7 |
| Typ | Otwarty kolektor |
| Napięcie obciążenia | +30 VDC maks. |
| Prąd obciążenia | 100 mA |
| Ethernet | |
| Porty | 1 x RJ-45, 10 Base-T |
| Porty COM | |
| Porty | 1 x RS-232, 1 x RS-485 |
| Prędkość transmisji | 115200 bps maks. |
| Zasilanie | |
| Zakres wejściowy | +10 ~ 30 VDC |
| Pobór mocy | 2.0 W |
| Mechaniczne | |
| Wymiary (mm) | 72 x 123 x 33 (W x H x D) |
| Instalacja | Montaż na szynie DIN |
| Środowisko | |
| Temperatura pracy | -25 ~ +75 °C |
| Temperatura przechowywania | -40 ~ +80 °C |
| Wilgotność | 5 ~ 90%, bez kondensacji |
Dane techniczne opublikowane przez producenta. Mogą ulec zmianie.
