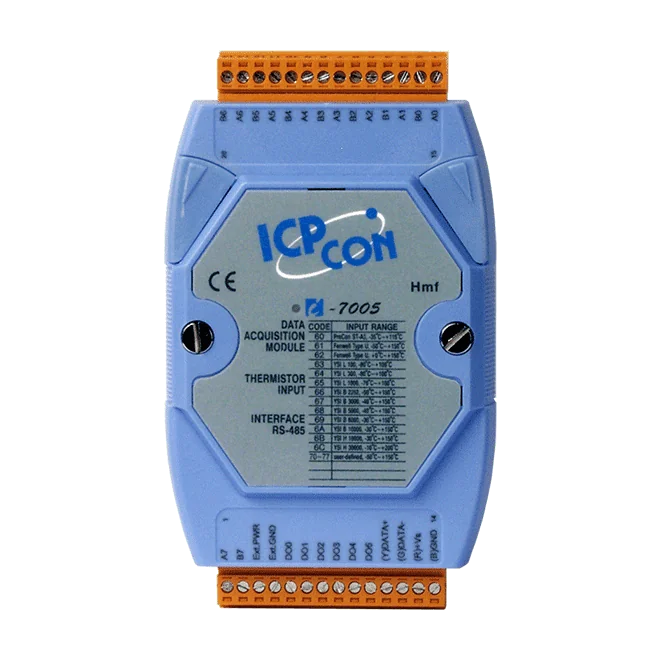

I-7005 Moduł wejść termistorowych, 8 kan. RS-485 DCON z 6 wyjściami cyfrowymi typu sink

M-7005-G CR to zdalny moduł we/wy montowany na szynie DIN, służący do pomiaru temperatury za pomocą termistorów. Każdy z ośmiu kanałów wejściowych można konfigurować niezależnie, dzięki czemu na jednym module mogą pracować różne typy termistorów. Moduł obsługuje wbudowane standardowe charakterystyki termistorów, a w przypadku gdy żadna ze standardowych krzywych nie odpowiada czujnikowi, można dodać własne typy, wprowadzając współczynniki Steinharta.Dostępnych jest sześć cyfrowych wyjść typu open-collector sink (NPN) do sygnalizacji alarmów, z programowalnymi wartościami po włączeniu zasilania i wartościami bezpiecznymi. Detekcja przerwania przewodu na wejściach pomaga wykrywać uszkodzone okablowanie czujników. Izolacja wewnątrz modułu wynosi 3000 VDC, a wejścia termistorowe są zabezpieczone przed przepięciem do 120 VDC, co sprawdza się w instalacjach o wymagających warunkach elektrycznych.Komunikacja odbywa się przez pojedynczy port RS-485, który można ustawić programowo na Modbus RTU lub DCON, przy prędkościach transmisji od 1200 do 115200 bps. Moduł zawiera programowalny podwójny watchdog do nadzoru modułu i komunikacji. Ten wariant w szarej obudowie ma takie same parametry sprzętowe jak I-7005.ZastosowaniaAutomatyka budynkowaAutomatyka przemysłowaAutomatyka maszynZdalne utrzymanie ruchuZdalna diagnostykaUrządzenia testowe

Moduł I-7011 CR to zdalne wejścia/wyjścia RS-485 z jednym różnicowym wejściem analogowym, akceptującym sygnały napięciowe, prądowe i termoelementowe. Ten kod zamówieniowy z niebieską obudową (CR) wykorzystuje protokół DCON na porcie szeregowym, z konfigurowalną prędkością transmisji od 1200 do 115200 bps oraz stałym formatem danych (N, 8, 1).Wejście analogowe obsługuje termoelementy typów J, K, T, E, R, S, B, N i C, wraz z detekcją przerwania termoelementu do lokalizacji usterek. Zakresy napięciowe wynoszą od ±15 mV do ±2,5 V, a rozdzielczość 16-bitowa zapewnia dokładność ±0,1% FSR przy łącznej częstotliwości próbkowania 10 Hz. Wejście prądowe (±20 mA) wymaga opcjonalnego zewnętrznego rezystora 125 Ω.Wejście cyfrowe może pracować jako licznik zdarzeń 50 Hz, a dwa wyjścia typu open-collector (sink) mogą pełnić funkcję alarmów wysokiego/niskiego poziomu, z programowalnymi wartościami po włączeniu zasilania i wartościami bezpiecznymi. Izolacja wewnątrzmodułowa wynosi 3000 VDC, a moduł zasilany jest napięciem +10 ~ +30 VDC z zabezpieczeniem przed odwrotną polaryzacją. Montowany jest na szynie DIN i przeznaczony do pracy w zakresie temperatur od -25 ~ +75 °C.ZastosowaniaAutomatyka budynkowaAutomatyka przemysłowaAutomatyka maszynZdalne utrzymanie ruchuZdalna diagnostykaUrządzenia testowe

Moduł I-7011D CR to moduł I/O montowany na szynie DIN, przeznaczony do pomiaru sygnałów napięciowych, prądowych oraz termoparowych przesyłanych przez RS-485 z użyciem protokołu DCON. Jego pojedyncze różnicowe wejście analogowe oferuje rozdzielczość 16 bitów i obsługuje standardowe typy termopar J, K, T, E, R, S, B, N oraz C, z detekcją przerwania termopary, która sygnalizuje uszkodzenie okablowania czujnika.Oprócz kanału analogowego moduł udostępnia jedno cyfrowe wejście bezpotencjałowe, skonfigurowane jako licznik zdarzeń 50 Hz, oraz dwa wyjścia cyfrowe typu otwarty kolektor, które mogą być wykorzystywane do sygnalizacji alarmów wysokiego i niskiego poziomu. Pięciocyfrowy 7-segmentowy wyświetlacz LED oraz dioda LED stanu zasilania i komunikacji zapewniają lokalną wizualizację bez potrzeby podłączania komputera PC.Moduł jest izolowany galwanicznie na poziomie 3000 VDC między obwodami wewnętrznymi i oferuje wbudowany podwójny watchdog do monitorowania modułu oraz komunikacji. Zasilany jest napięciem +10 ~ +30 VDC z zabezpieczeniem przed odwrotną polaryzacją i przeznaczony do pracy w zakresie temperatur -25 ~ +75 °C. Ten kod zamówieniowy z niebieską obudową nadaje się do automatyki budynkowej, fabrycznej i maszynowej, zdalnej konserwacji i diagnostyki oraz do aparatury testowej.ZastosowaniaAutomatyka budynkowaAutomatyka fabrycznaAutomatyka maszynowaZdalna konserwacjaZdalna diagnostykaSprzęt testowy

Moduł I-7011P CR to 1-kanałowy moduł wejściowy termopar z serii zdalnych wejść/wyjść I-7000, komunikujący się przez RS-485 z wykorzystaniem protokołu DCON. Jego wejście analogowe przyjmuje sygnały napięciowe, prądowe i z termopar, a ta wersja dodaje obsługę termopar typu L i M obok standardowego zakresu, co czyni ją odpowiednią dla rodzajów czujników, których podstawowy model I-7011 nie obsługuje.Oprócz wejścia analogowego moduł zapewnia wejście cyfrowe pracujące jako licznik zdarzeń 50 Hz oraz dwa wyjścia cyfrowe typu open-collector, które można skonfigurować jako alarm wysoki/niski. Wykrywanie przerwanej termopary pomaga zidentyfikować uszkodzone okablowanie czujnika.Kluczowe parametry elektryczne i mechaniczne istotne przy projektowaniu systemu:Izolacja wewnątrzmodułowa 3000 VDCZasilanie +10 ~ +30 VDC z zabezpieczeniem przed odwrotną polaryzacjąMontaż na szynie DIN, 72 x 123 x 35 mmTemperatura pracy -25 ~ +75 °CZastosowaniaAutomatyka budynkowaAutomatyka przemysłowaAutomatyka maszynowaZdalna konserwacjaZdalna diagnostykaSprzęt testujący
