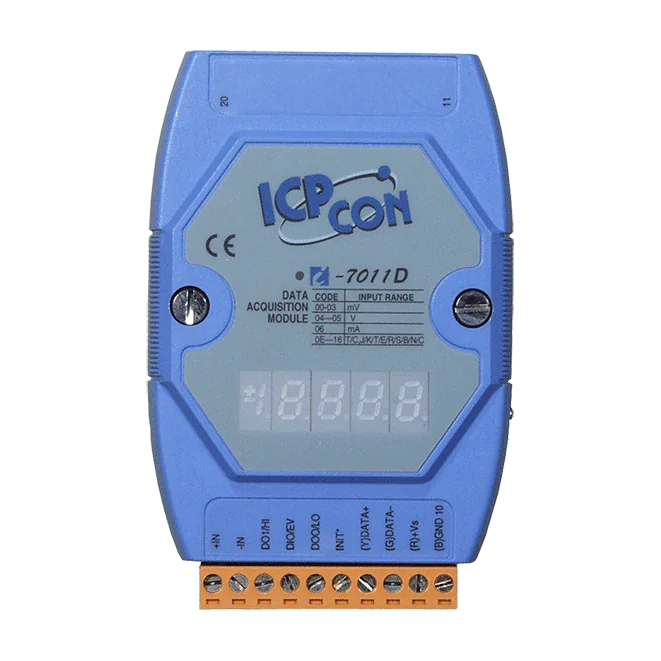

I-7011D 1-kan. moduł wejść termoparowych z wyświetlaczem LED, protokół DCON

Moduł I-7011 CR to zdalne wejścia/wyjścia RS-485 z jednym różnicowym wejściem analogowym, akceptującym sygnały napięciowe, prądowe i termoelementowe. Ten kod zamówieniowy z niebieską obudową (CR) wykorzystuje protokół DCON na porcie szeregowym, z konfigurowalną prędkością transmisji od 1200 do 115200 bps oraz stałym formatem danych (N, 8, 1).Wejście analogowe obsługuje termoelementy typów J, K, T, E, R, S, B, N i C, wraz z detekcją przerwania termoelementu do lokalizacji usterek. Zakresy napięciowe wynoszą od ±15 mV do ±2,5 V, a rozdzielczość 16-bitowa zapewnia dokładność ±0,1% FSR przy łącznej częstotliwości próbkowania 10 Hz. Wejście prądowe (±20 mA) wymaga opcjonalnego zewnętrznego rezystora 125 Ω.Wejście cyfrowe może pracować jako licznik zdarzeń 50 Hz, a dwa wyjścia typu open-collector (sink) mogą pełnić funkcję alarmów wysokiego/niskiego poziomu, z programowalnymi wartościami po włączeniu zasilania i wartościami bezpiecznymi. Izolacja wewnątrzmodułowa wynosi 3000 VDC, a moduł zasilany jest napięciem +10 ~ +30 VDC z zabezpieczeniem przed odwrotną polaryzacją. Montowany jest na szynie DIN i przeznaczony do pracy w zakresie temperatur od -25 ~ +75 °C.ZastosowaniaAutomatyka budynkowaAutomatyka przemysłowaAutomatyka maszynZdalne utrzymanie ruchuZdalna diagnostykaUrządzenia testowe

Moduł I-7011P CR to 1-kanałowy moduł wejściowy termopar z serii zdalnych wejść/wyjść I-7000, komunikujący się przez RS-485 z wykorzystaniem protokołu DCON. Jego wejście analogowe przyjmuje sygnały napięciowe, prądowe i z termopar, a ta wersja dodaje obsługę termopar typu L i M obok standardowego zakresu, co czyni ją odpowiednią dla rodzajów czujników, których podstawowy model I-7011 nie obsługuje.Oprócz wejścia analogowego moduł zapewnia wejście cyfrowe pracujące jako licznik zdarzeń 50 Hz oraz dwa wyjścia cyfrowe typu open-collector, które można skonfigurować jako alarm wysoki/niski. Wykrywanie przerwanej termopary pomaga zidentyfikować uszkodzone okablowanie czujnika.Kluczowe parametry elektryczne i mechaniczne istotne przy projektowaniu systemu:Izolacja wewnątrzmodułowa 3000 VDCZasilanie +10 ~ +30 VDC z zabezpieczeniem przed odwrotną polaryzacjąMontaż na szynie DIN, 72 x 123 x 35 mmTemperatura pracy -25 ~ +75 °CZastosowaniaAutomatyka budynkowaAutomatyka przemysłowaAutomatyka maszynowaZdalna konserwacjaZdalna diagnostykaSprzęt testujący

I-7011PD CR to moduł zdalnych wejść/wyjść z serii I-7000, który udostępnia jedno różnicowe wejście analogowe, jedno wejście cyfrowe i dwa wyjścia cyfrowe w sieci RS-485 DCON. Wejście analogowe przyjmuje sygnały z termoelementów, napięciowe lub prądowe, dzięki czemu jeden moduł obsługuje różne typy czujników w automatyce budynkowej, fabrycznej i maszynowej.Wariant "P" dodaje obsługę termoelementów typu L i M, obok typów J, K, T, E, R, S, B, N i C. Na wejściu analogowym dostępna jest detekcja przerwy w obwodzie termoelementu. Wejście cyfrowe działa jako licznik zdarzeń 50 Hz, a dwa wyjścia typu open-collector mogą pełnić funkcję alarmów wysokiego/niskiego poziomu z programowalnymi wartościami po włączeniu zasilania i wartościami bezpiecznymi. Wejście prądowe wymaga opcjonalnego zewnętrznego rezystora 125 Ω.5-cyfrowy 7-segmentowy wyświetlacz LED oraz dioda zasilania i komunikacji zapewniają czytelny lokalny podgląd stanu. Moduł ma izolację międzymodułową 3000 VDC, wbudowany podwójny watchdog oraz obudowę montowaną na szynie DIN o wymiarach 72 x 123 x 35 mm. Zasilany jest napięciem +10 ~ +30 VDC w zakresie temperatur od -25 ~ +75 °C.ZastosowaniaAutomatyka budynkowaAutomatyka przemysłowaAutomatyka maszynowaZdalne utrzymanie ruchuZdalna diagnostykaSprzęt testowy

Moduł M-7011-G (kod zamówieniowy M-7011-G CR) to jednokanałowy moduł wejść analogowych z serii zdalnych modułów I/O RS-485 M-7000. Przyjmuje sygnały napięciowe, prądowe oraz termoparowe typów J, K, T, E, R, S, B, N i C, a następnie przetwarza je z rozdzielczością 16 bitów.Oprócz kanału analogowego moduł udostępnia jedno wejście cyfrowe, które może pracować jako licznik zdarzeń 50 Hz, oraz dwa wyjścia cyfrowe typu otwarty kolektor, używane jako alarmy wysoki/niski. Dla wejść termoparowych zapewniona jest detekcja przerwania przewodu, a moduł posiada izolację międzyobwodową 3000 VDC.Komunikacja odbywa się przez jeden port RS-485 z protokołem Modbus RTU lub DCON, konfigurowanym programowo, przy prędkościach 1200 ~ 115200 bps. Specyfikację uzupełniają wbudowany podwójny watchdog oraz zasilanie +10 ~ +30 VDC.ZastosowaniaAutomatyka budynkowaAutomatyka przemysłowaAutomatyka maszynZdalne utrzymanie ruchuZdalna diagnostykaSprzęt testowy

M-7011D-G to jednokanałowy moduł I/O RS-485, który przyjmuje sygnały z termopar, napięciowe i prądowe i zamienia je na odczyty cyfrowe dla systemu nadrzędnego. Rozdzielczość 16 bitów oraz detekcja przerwy w termoparze sprawiają, że moduł nadaje się do monitoringu temperatury, gdzie istotne jest wykrywanie uszkodzeń czujników.Oprócz wejścia analogowego moduł udostępnia jedno wejście cyfrowe skonfigurowane jako licznik zdarzeń 50 Hz oraz dwa wyjścia cyfrowe typu open-collector, które można ustawić jako alarmy wysoki/niski. Wartości wyjść po włączeniu zasilania i wartości bezpieczne są programowalne. Wbudowany podwójny watchdog oraz izolacja 3000 VDC wewnątrz modułu wspierają niezawodną pracę w instalacjach automatyki.Wariant w szarej obudowie z 5-cyfrowym wyświetlaczem LED 7-segmentowym komunikuje się przez pojedynczy port RS-485, używając protokołu Modbus RTU lub DCON, wybieranego programowo, przy prędkościach 1200 ~ 115200 bps. Montaż na szynie DIN, zasilanie +10 ~ +30 VDC, zakres pracy -25 ~ +75 °C.ZastosowaniaAutomatyka budynkowaAutomatyka przemysłowaAutomatyka maszynZdalne utrzymanie ruchuZdalna diagnostykaUrządzenia testowe
