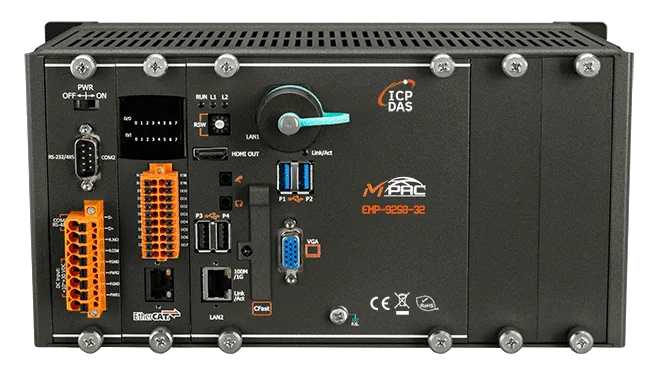

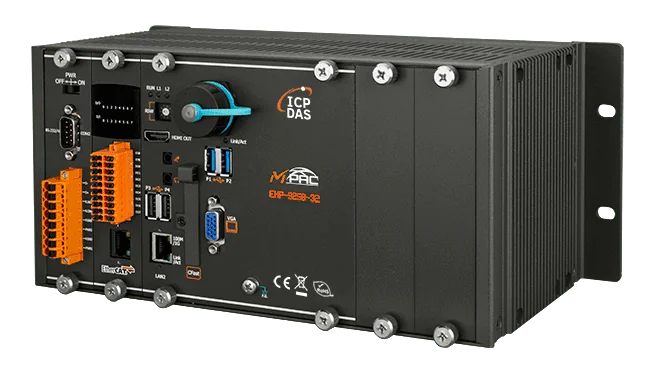

EMP-9258-32 Kontroler ruchu EtherCAT, 32 osie, Win-GRAF, 2 gniazda
Kontroler ruchu SoftPLC oparty na Windows IoT z procesorem i5-8365UE, czasowo rzeczywistym masterem EtherCAT dla do 32 osi oraz dwoma gniazdami rozszerzeń I/O dla modułów e9K, I-9K i I-97K.
- Procesor Intel Core i5-8365UE (1,6 ~ 4,1 GHz, 4C8T) z 16 GB pamięci DDR4 SDRAM, działający pod systemem Windows 10 IoT Enterprise (64-bit)
- Master EtherCAT sterujący do 32 osiami z czasem cyklu 0,5 ms, obsługujący do 512 węzłów EtherCAT
- SoftPLC zgodny z IEC 61131-3 z językami FBD, LD, IL, ST i SFC oraz blokami funkcyjnymi ruchu PLCopen i CiA402
- Sprzężony drugi procesor z podtrzymaniem komunikacji EtherCAT, zapewniający ciągłość komunikacji EtherCAT i receptur procesowych podczas awarii systemu operacyjnego lub programu
- Wbudowany serwer OPC UA oraz Modbus TCP/RTU, a także izolowane galwanicznie na 3000 VDC porty szeregowe RS-485 i RS-232/RS-485
- 8 cyfrowych wejść z suchym stykiem (sink/source) i 8 cyfrowych wyjść typu open-collector o prądzie 1000 mA na kanał
Ten produkt wyceniamy indywidualnie dla każdego zamówienia. Podaj nam ilość, a odpowiemy z ceną i terminem dostawy.
Zapytaj o wycenę
Informacje dot. produktu "EMP-9258-32 Kontroler ruchu EtherCAT, 32 osie, Win-GRAF, 2 gniazda"
EMP-9258-32 CR łączy programowalny sterownik SoftPLC zgodny z IEC 61131-3 z czasu rzeczywistego masterem EtherCAT oraz wielosiowym jądrem ruchu, dzięki czemu jeden sterownik obsługuje równolegle logikę, skoordynowany ruch i aplikacje Windows. Jest przeznaczony dla producentów maszyn, którzy potrzebują sterować do 32 osiami napędów serwo lub krokowych EtherCAT z czasem cyklu 0,5 ms.
Ruchem zarządzają bloki funkcyjne PLCopen do sterowania pojedynczymi i wieloma osiami, z obsługą napędów CiA402 oraz interpolacją liniową, kołową i śrubową. Oprogramowanie Windows, takie jak HMI lub aplikacje do gromadzenia danych, może uzyskiwać dostęp do danych PLC poprzez pamięć dzieloną i dostarczane interfejsy programistyczne C/C++/C#/LabVIEW, a zintegrowany serwer OPC UA umożliwia podłączenie standardowych klientów OPC UA bez dodatkowych modyfikacji.
Ten wariant z dwoma gniazdami zapewnia dodatkową możliwość rozbudowy o moduły I/O serii e9K, I-9K i I-97K, a w jednostce bazowej znajduje się 8 cyfrowych wejść i 8 cyfrowych wyjść typu open-collector. Podwójny port Ethernet, porty szeregowe RS-232/RS-485 i RS-485, cztery porty USB 2.0 oraz obsługa Modbus TCP/RTU pozwalają na pracę jako brama Modbus/EtherCAT w mieszanych sieciach.
Zastosowania
- Wielosiowe sterowanie ruchem serwo i krokowym w automatyce maszyn
- Panele sterownicze maszyn i urządzenia OEM
- Integracja własnego lub zewnętrznego oprogramowania HMI i przetwarzania danych Windows z logiką PLC
- Połączenie danych PLC i ruchu z systemami SCADA lub chmurą poprzez OPC UA
- Brama Modbus/EtherCAT dla mieszanych sieci fieldbus
| Interfejs: | EtherCAT, Ethernet, RS-232/RS-485, USB |
|---|---|
| Izolacja: | 3000 VDC |
| Montaż: | Szyna DIN, ściana |
| Obudowa: | Metal |
| Porty: | 2 Ethernet / 2 COM / 4 USB |
| Protokół: | EtherCAT, Modbus TCP, OPC UA |
| Temperatura robocza: | -25 ~ +60 °C |
| Typ produktu: | Sterownik ruchu |
| Wejścia cyfrowe: | 8 |
| Wejście zasilania: | +19 ~ 30 VDC |
| Wyjścia cyfrowe: | 8 |
Dane techniczne
| Oprogramowanie | |
|---|---|
| OS | Windows 10 IoT Enterprise (64-bit) |
| Usługa | IE11, serwer FTP, IIS 7.0, ASP (Java Script, VB Script) |
| Obsługa frameworków | .NET Compact Framework 3.5 ~ 4.8 |
| Obsługa wielu języków | Angielski, niemiecki, francuski, hiszpański, portugalski, rosyjski, włoski, koreański, japoński, chiński uproszczony, chiński tradycyjny |
| SDK | Biblioteka DLL dla VC, DLL dla Visual Studio.Net |
| Jednostka główna | |
| CPU | EMP-9x58-xx : Procesor Intel® Core™ i5-8365UE (1,6 ~ 4,1 GHz, 4C8T) EMP-9098-xx : Intel Atom E3950 (1,6 ~ 2,0 GHz, 4C4T) |
| 64-bitowy sprzętowy numer seryjny | Tak |
| Pamięć systemowa | EMP-9x58-xx : 16 GB DDR4 SDRAM EMP-9098-xx : 8 GB DDR4 SDRAM |
| Pamięć masowa | 1x dysk SSD 128 GB 1x gniazdo kart CFast |
| Pamięć nieulotna | 128 KB MRAM 16 KB EEPROM |
| Zegar czasu rzeczywistego | Podaje sekundy, minuty, godziny, daty, dzień tygodnia, miesiąc, rok |
| Timer Watchdog | Podwójny watchdog timer |
| Wyświetlacz | |
| Sygnał | VGA, HDMI |
| Rozdzielczość | VGA 1280 x 1024 ~ 1920 x 1080 (16:9), 640 x 480 ~ 1024 x 768 (4:3) HDMI 2560 x 1600 @ 24bpp |
| Wskaźniki LED | |
| Status | EMP-9058-16, EMP-9058-32 : 1 x systemowy, 3 x programowalne EMP-9258-16, EMP-9258-32 : 1 x systemowy, 3 x programowalne EMP-9658-16, EMP-9658-32 : 1 x systemowy, 2 x programowalne EMP-9098-16, EMP-9098-32 : 1 x systemowy, 3 x programowalne |
| Interpolacja | |
| Okrągły | Dowolne 2- lub 3-osiowe |
| Helikalny | Dowolne 3-osiowe |
| Liniowe | Dowolne 2- lub 32-osiowe |
| Wejście cyfrowe | |
| Kanały | 8 |
| Typ | Styk mokry |
| Ujście/źródło (NPN/PNP) | Ujście/źródło |
| Poziom napięcia ON | +19V ~ +24V |
| Poziom napięcia OFF | +11 V maks. |
| Izolacja | 3000 VDC |
| Wyjście cyfrowe | |
| Kanały | 8 |
| Typ | Otwarty kolektor |
| Ujście/źródło (NPN/PNP) | Ujście (sink) |
| Napięcie obciążenia | +24V |
| Prąd obciążenia | 1000 mA/ch |
| Izolacja | 3000 Vrms |
| Rozszerzenie I/O | |
| Typ I/O | serie e9K, I-9K, I-97K |
| Sloty | EMP-9058-16, EMP-9058-32 : - EMP-9258-16, EMP-9258-32 : 2 EMP-9658-16, EMP-9658-32 : 6 EMP-9098-16, EMP-9098-32 : - |
| HMI | |
| Brzęczyk | Tak |
| Przełącznik obrotowy | 1 x 10 pozycji (0 ~ 9) |
| Audio | |
| Gniazdo | Wejście mikrofonowe i wyjście słuchawkowe |
| Ethernet | |
| Porty | 2 x RJ-45, 10/100/1000 Base-TX |
| Porty COM | |
| Porty | 1 x RS-485 (izolacja 3000 VDC) 1 x RS-232/RS-485 (izolacja 3000 VDC) |
| USB | |
| Porty | 4 x USB 2.0 |
| EtherCAT | |
| Porty | 1 x RJ-45 |
| Liczba osi | EMP-9058-16 : maks. 16 EMP-9058-32 : maks. 32 EMP-9258-16 : maks. 16 EMP-9258-32 : maks. 32 EMP-9658-16 : maks. 16 EMP-9658-32 : maks. 32 EMP-9098-16 : maks. 16 EMP-9098-32 : maks. 32 |
| Liczba węzłów | Maks. 512 |
| Nośnik transmisji danych | Kabel Ethernet (min. CAT 5e), ekranowany |
| Zasilanie | |
| Zakres wejściowy | +19 ~ 30 VDC (izolacja 2 kV) |
| Redundantne wejścia zasilania | Tak |
| Pobór mocy | EMP-9058-16, EMP-9058-32 : 30,5 W (typowo) / 71 W (pełne obciążenie CPU) EMP-9258-16, EMP-9258-32 : 31,5 W (typowo) / 72 W (pełne obciążenie CPU) EMP-9658-16, EMP-9658-32 : 32,6 W (typowo) / 73 W (pełne obciążenie CPU) EMP-9098-16, EMP-9098-32 : 18,5 W |
| Mechaniczne | |
| Wymiary (mm) | EMP-9058-16, EMP-9058-32 : 239 x 164 x 133 (S x D x W) EMP-9258-16, EMP-9258-32 : 300 x 164 x 133 (S x D x W) EMP-9658-16, EMP-9658-32 : 422 x 164 x 133 (S x D x W) EMP-9098-16, EMP-9098-32 : 239 x 164 x 133 (S x D x W) |
| Instalacja | Montaż na szynie DIN, na ścianie |
| Środowisko | |
| Temperatura pracy | -25 ~ +60 °C |
| Temperatura przechowywania | -30 ~ +80 °C |
| Wilgotność | 10 ~ 90 % RH, bez kondensacji |
Dane techniczne opublikowane przez producenta. Mogą ulec zmianie.
