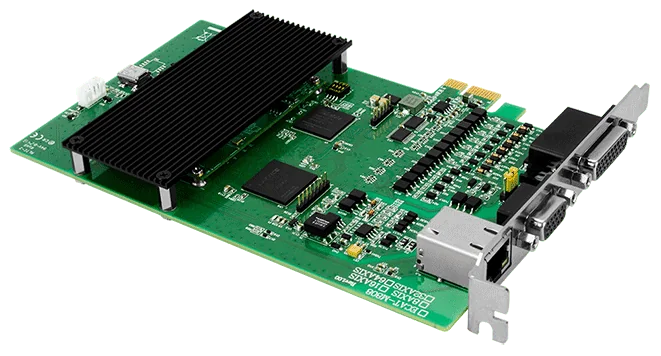

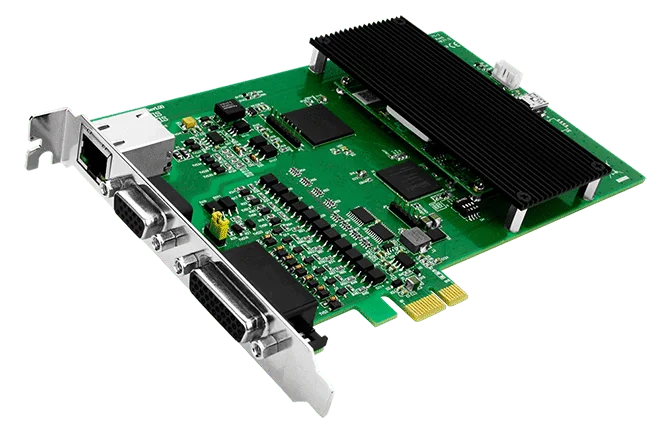

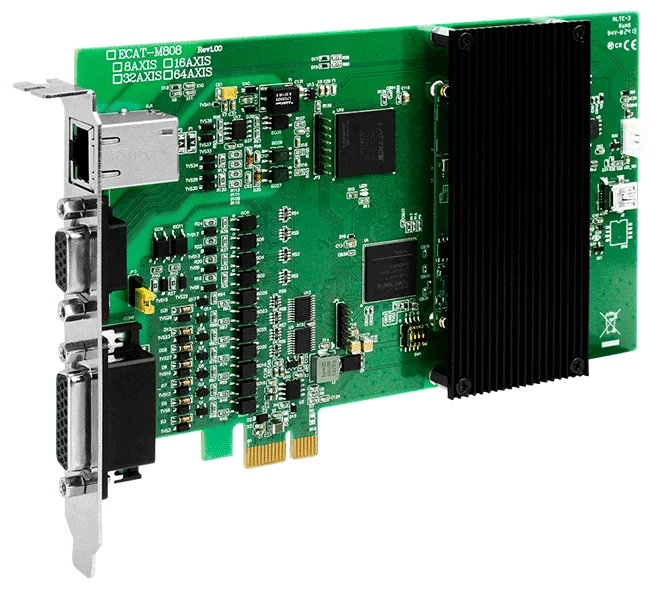

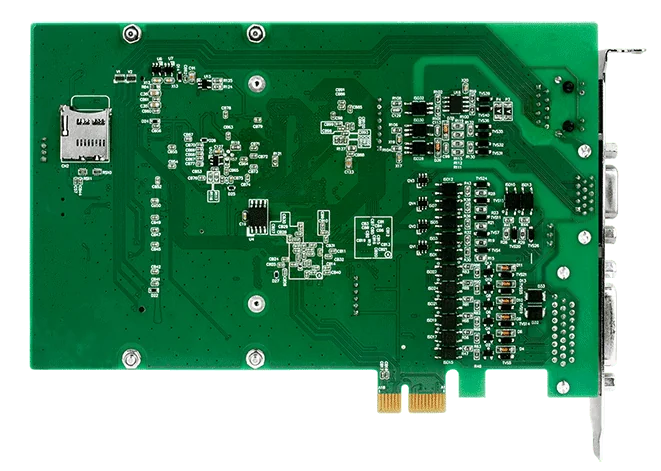

ECAT-M808-32AX/S Karta PCI Express EtherCAT MainDevice, sterowanie ruchem 32-osiowe

Płyta ECAT-M808-32AX CR to płyta PCI Express EtherCAT MainDevice przeznaczona dla inżynierów budujących wielosiowe systemy ruchu w komputerze PC. Obsługuje do 32 osi sterowania ruchem dzięki wbudowanemu procesorowi CPU, dzięki czemu znaczna część pracy czasu rzeczywistego jest odciążona od komputera nadrzędnego, a obciążenie jego procesora zostaje odpowiednio zmniejszone.Płyta łączy sterowanie ruchem z lokalnymi wejściami i wyjściami: 13 wejść cyfrowych, 13 wyjść cyfrowych typu open-collector oraz 2 interfejsy enkoderów z wyjściem wyzwalania porównania. Dostępne są zsynchronizowany ruch (E-GEAR, E-CAM), osie wirtualne oraz wieloosiowa interpolacja liniowa, z czasem cyklu EtherCAT do 0,5 ms i obsługą do 512 slave'ów.Drugi procesor CPU z technologią podtrzymania komunikacji EtherCAT został zaprojektowany tak, aby utrzymać komunikację EtherCAT oraz recepturę procesową nawet w przypadku awarii systemu operacyjnego lub aplikacji. Ten kod zamówieniowy jest dostarczany bez kabla i modułu potomnego (daughter board).ZastosowaniaSterowanie ruchemSterowanie wejściami/wyjściami I/OSystem akwizycji danych

ECAT-M808-16AX CR to karta PCI Express EtherCAT MainDevice do sterowania ruchem i we/wy na bazie komputera PC. Obsługuje do 16 osi oraz do 512 slave'ów EtherCAT, z funkcjami synchronicznego ruchu, takimi jak E-GEAR i E-CAM. Karta posiada własny procesor, który przejmuje obciążenie związane z komunikacją EtherCAT i obsługą ruchu, odciążając komputer nadrzędny.Na pokładzie karta oferuje 13 wejść cyfrowych, 13 wyjść cyfrowych oraz 2 interfejsy enkoderowe z wyjściami wyzwalania porównawczego, dzięki czemu może łączyć sterowanie osiami z lokalnymi we/wy w jednym gnieździe PCIe. Drugi procesor z technologią zachowania komunikacji EtherCAT ma podtrzymywać komunikację EtherCAT oraz receptury procesowe w razie awarii systemu operacyjnego lub aplikacji.Ten kod zamówieniowy jest dostarczany bez kabla i karty rozszerzeń (daughter board). Wybierz wariant -16AX CR, jeśli potrzebujesz MainDevice 16-osiowego i zamierzasz zapewnić okablowanie oraz kartę rozszerzeń we własnym zakresie, lub wybierz wersję /S, jeśli chcesz otrzymać w komplecie kable DN-26 i CA.ZastosowaniaSterowanie ruchemSterowanie we/wySystem akwizycji danych

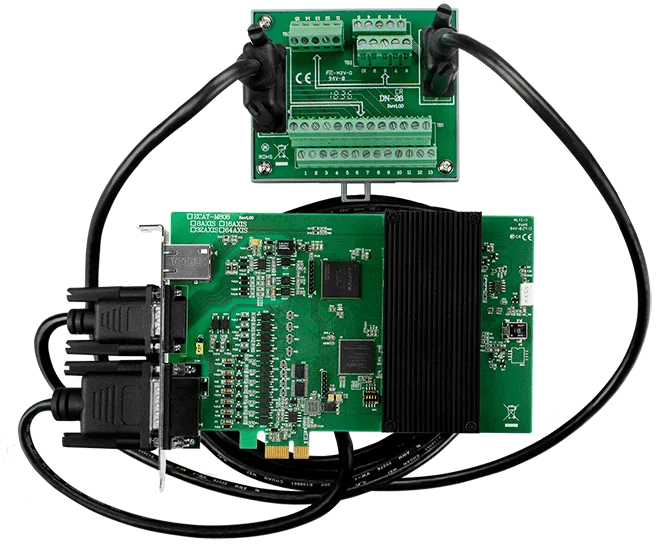

ECAT-M808-16AX/S CR to płytka PCI Express EtherCAT MainDevice do sterowania ruchem i we/wy w systemach opartych na komputerze PC. Wbudowany procesor obsługuje funkcje ruchu wielu osi i we/wy bezpośrednio na karcie, co zmniejsza obciążenie komputera nadrzędnego.Płytka obsługuje do 16 osi, do 512 węzłów EtherCAT oraz czasy cyklu EtherCAT do 0,5 ms. Funkcje ruchu obejmują ruch zsynchronizowany z E-GEAR i E-CAM, osie wirtualne oraz wieloosiową interpolację liniową. Drugi procesor zapewnia funkcję podtrzymania komunikacji EtherCAT, dzięki czemu komunikacja magistralowa oraz receptury procesowe mogą być kontynuowane w razie awarii systemu operacyjnego lub aplikacji.Na płytce znajduje się 13 wejść cyfrowych, 13 wyjść cyfrowych typu open-collector oraz dwa 32-bitowe interfejsy enkoderów z wyjściami wyzwalania porównawczego. Ta wersja jest dostarczana z modułem DN-26 oraz dwoma kablami. Należy pamiętać, że podstawowe kody zamówieniowe nie obejmują kabla ani płytki rozszerzeń.ZastosowaniaSterowanie ruchemSterowanie we/wySystemy akwizycji danych

ECAT-M808-64AX CR to płyta PCI Express EtherCAT MainDevice, która umożliwia komputerowi PC sterowanie ruchem wielu osi oraz wejściami/wyjściami przez EtherCAT. Wbudowany procesor realizuje funkcje ruchu i wejść/wyjść, co zmniejsza obciążenie komputera nadrzędnego. Płyta obsługuje do 64 osi i do 512 węzłów podrzędnych (slave) EtherCAT, a czas cyklu EtherCAT wynosi do 0,5 ms.Zsynchronizowany ruch jest dostępny dzięki funkcjom E-GEAR i E-CAM, a także osiom wirtualnym oraz wielosiowej interpolacji liniowej. Na płycie znajduje się 13 wejść cyfrowych i 13 wyjść cyfrowych oraz dwa 32-bitowe interfejsy enkoderów z wyjściem wyzwalania porównawczego. Drugi procesor zapewnia podtrzymanie komunikacji EtherCAT, dzięki czemu łącze EtherCAT i receptura procesu mogą działać dalej nawet wtedy, gdy system operacyjny lub aplikacja ulegnie awarii.Ten kod zamówieniowy jest dostarczany bez kabla i płyty dodatkowej, zgodnie z informacjami zawartymi w zamówieniu. Płyta posiada oznaczenia CE, UKCA, RoHS i WEEE oraz jest przeznaczona do pracy w temperaturze od 0 do +60 °C.ZastosowaniaSterowanie ruchemSterowanie wejściami/wyjściamiSystem akwizycji danych
