ECAT-M808-16AX/S Karta sterowania ruchem PCI Express EtherCAT MainDevice, 16 osi

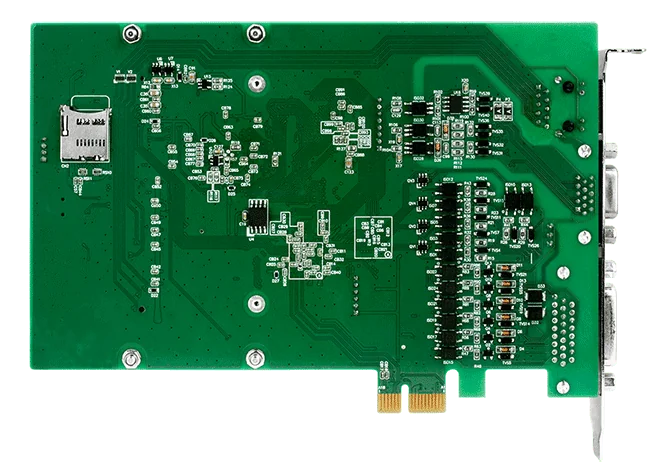

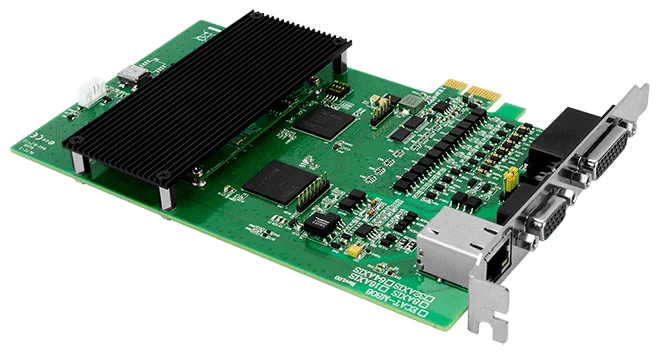

Płytka PCI Express EtherCAT MainDevice do sterowania ruchem do 16 osi, z 13 wejściami cyfrowymi, 13 wyjściami cyfrowymi i 2 interfejsami enkoderów na pokładzie.
- Sterowanie ruchem do 16 osi na jednej płytce PCI Express x1
- EtherCAT MainDevice z 1 portem RJ-45 i obsługą do 512 węzłów
- Czas cyklu EtherCAT do 0,5 ms
- Ruch zsynchronizowany (E-GEAR, E-CAM), osie wirtualne i wieloosiowa interpolacja liniowa
- 13 wejść cyfrowych, styk mokry, sink/source, izolacja 3000 VDC
- 13 wyjść cyfrowych open-collector, typu sink, 100 mA na kanał
Ten produkt wyceniamy indywidualnie dla każdego zamówienia. Podaj nam ilość, a odpowiemy z ceną i terminem dostawy.
Zapytaj o wycenę
Informacje dot. produktu "ECAT-M808-16AX/S Karta sterowania ruchem PCI Express EtherCAT MainDevice, 16 osi"
ECAT-M808-16AX/S CR to płytka PCI Express EtherCAT MainDevice do sterowania ruchem i we/wy w systemach opartych na komputerze PC. Wbudowany procesor obsługuje funkcje ruchu wielu osi i we/wy bezpośrednio na karcie, co zmniejsza obciążenie komputera nadrzędnego.
Płytka obsługuje do 16 osi, do 512 węzłów EtherCAT oraz czasy cyklu EtherCAT do 0,5 ms. Funkcje ruchu obejmują ruch zsynchronizowany z E-GEAR i E-CAM, osie wirtualne oraz wieloosiową interpolację liniową. Drugi procesor zapewnia funkcję podtrzymania komunikacji EtherCAT, dzięki czemu komunikacja magistralowa oraz receptury procesowe mogą być kontynuowane w razie awarii systemu operacyjnego lub aplikacji.

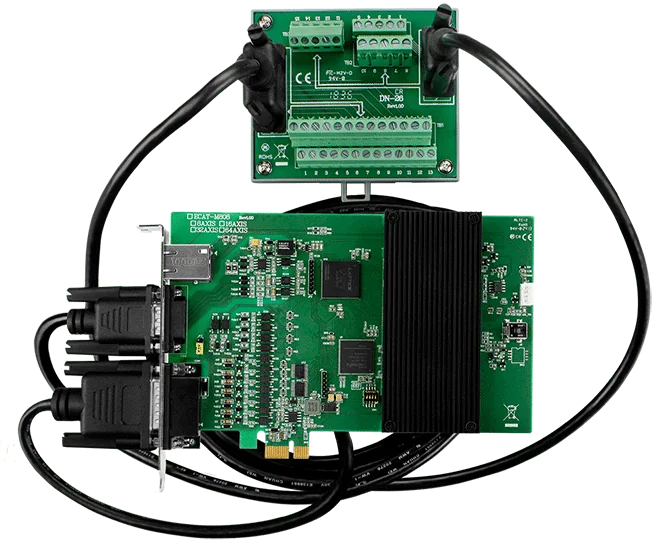

Na płytce znajduje się 13 wejść cyfrowych, 13 wyjść cyfrowych typu open-collector oraz dwa 32-bitowe interfejsy enkoderów z wyjściami wyzwalania porównawczego. Ta wersja jest dostarczana z modułem DN-26 oraz dwoma kablami. Należy pamiętać, że podstawowe kody zamówieniowe nie obejmują kabla ani płytki rozszerzeń.
Zastosowania
- Sterowanie ruchem
- Sterowanie we/wy
- Systemy akwizycji danych
| Interfejs: | PCI Express x1 |
|---|---|
| Izolacja: | 3000 VDC |
| Porty: | 1 x RJ-45 |
| Protokół: | EtherCAT |
| Temperatura robocza: | 0 ~ +60 °C |
| Typ produktu: | Płyta EtherCAT MainDevice |
| Wejścia cyfrowe: | 13 |
| Wyjścia cyfrowe: | 13 |
Dane techniczne
| Sprzęt | |
|---|---|
| Złącze | RJ45 x1 DB-26 (gniazdo) DB-15 (gniazdo) |
| Wejście enkodera | |
| Liczba osi | 2 |
| Typ | Kwadraturowy, CW/CCW, Impuls/Kier. |
| Rozdzielczość | 32-bitowy |
| Szybkość reakcji | 1 MHz |
| Wyjście wyzwalania porównania | 2-ch |
| Wejście cyfrowe | |
| Kanały | 13 |
| Typ | Styk mokry |
| Ujście/źródło (NPN/PNP) | Ujście/źródło |
| Poziom napięcia ON | +19 V ~ + 24 V |
| Poziom napięcia OFF | +11 V maks. |
| Izolacja | 3000 VDC |
| Wyjście cyfrowe | |
| Kanały | 13 |
| Typ | Otwarty kolektor |
| Ujście/źródło (NPN/PNP) | Ujście (sink) |
| Napięcie obciążenia | +24 V |
| Prąd obciążenia | 100 mA/ch |
| Izolacja | 3000 Vrms |
| Magistrala PC | |
| Typ | PCI Express x1 |
| EtherCAT | |
| Porty | 1 x RJ-45 |
| Liczba osi | ECAT-M808-8AX maks. 8 ECAT-M808-16AX maks. 16 ECAT-M808-32AX maks. 32 ECAT-M808-64AX maks. 64 ECAT-M808-8AX/S maks. 8 ECAT-M808-16AX/S maks. 16 ECAT-M808-32AX/S maks. 32 ECAT-M808-64AX/S maks. 64 |
| Liczba węzłów | Maks. 512 |
| Nośnik transmisji danych | Kabel Ethernet (min. CAT 5e), ekranowany |
| Mechaniczne | |
| Wymiary (mm) | 135 x 192 x 21.5 (W x L x D) |
| Środowisko | |
| Temperatura pracy | 0 ~ +60 °C |
| Temperatura przechowywania | -20 ~ +70 °C |
| Wilgotność | 0 ~ 90% RH, bez kondensacji |
Dane techniczne opublikowane przez producenta. Mogą ulec zmianie.
