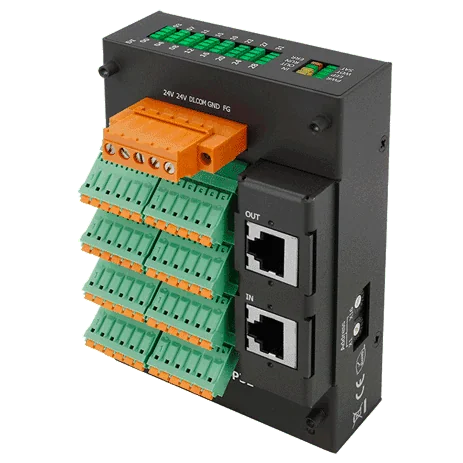

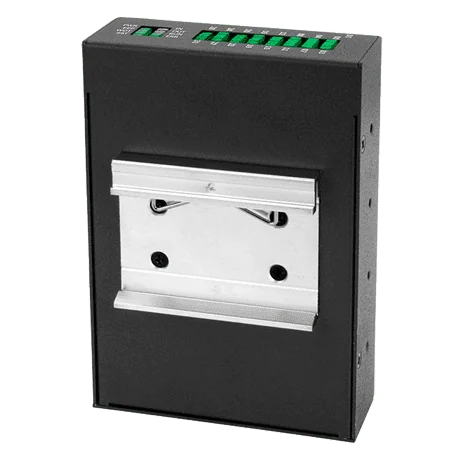

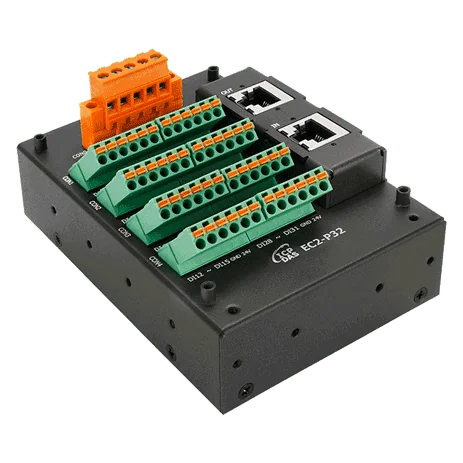

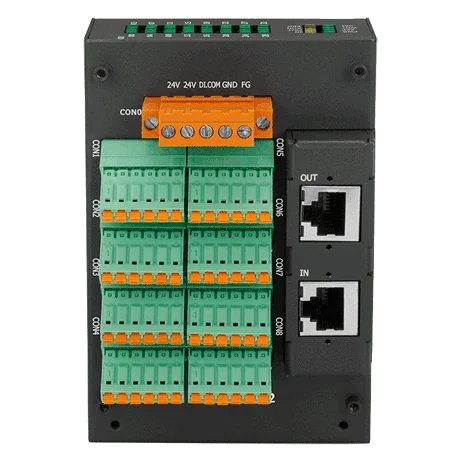

EC2-P32 Moduł wejść/wyjść EtherCAT Slave, 32-kanałowe izolowane wejścia cyfrowe

Moduł EC2-C32 to slave I/O EtherCAT, który dodaje 32 izolowane wyjścia cyfrowe do sieci EtherCAT. Każde wyjście jest typu open-collector (sink) z wewnętrzną diodą gaszącą, o maksymalnym napięciu obciążenia 40 VDC i izolacji 3000 VDC, dzięki czemu moduł sprawdzi się u inżynierów potrzebujących gęstego, rozproszonego bloku wyjść na jednym węźle magistrali polowej.Dwa porty RJ-45 umożliwiają łańcuchowe łączenie modułów, co ogranicza ilość okablowania w porównaniu z układami gwiaździstymi. Stacje mogą być oddalone od siebie o do 100 m w standardzie 100BASE-TX, a moduł obsługuje zegary rozproszone z czasem cyklu 100 us. Stany wyjść są widoczne na wskaźnikach LED oraz w danych procesowych.Zachowanie wyjść dostosowuje się do aplikacji: wartości po włączeniu zasilania są konfigurowalne, a wyjścia zachowują swoje wartości po zmianie stanu maszyny stanów. Moduł zamknięty jest w metalowej obudowie o stopniu ochrony IP40 i montowany jest na szynie DIN lub na ścianie.ZastosowaniaRozproszone sterowanie wyjściami cyfrowymi w sieciach EtherCATRozbudowa wejść/wyjść w automatyce przemysłowej

EC2-P16C16 to moduł slave EtherCAT, który dodaje 16 wejść cyfrowych i 16 wyjść cyfrowych do sieci EtherCAT. Dwa porty magistrali RJ-45 umożliwiają łączenie stacji w łańcuch typu daisy chain, co zmniejsza liczbę kabli potrzebnych w rozproszonym systemie.Wejścia przyjmują styki mokre w konfiguracji sink lub source, a także styki suche, a kanały wejściowe są izolowane na poziomie 3750 VDC. Wyjścia to typ open collector sink z wewnętrzną diodą wirującą, o wartości znamionowej 500 mA na kanał i maksymalnym napięciu obciążenia 40 VDC. Stan kanałów można odczytać z danych procesowych lub sprawdzić na wskaźnikach LED.Moduł przeszedł testy zgodności EtherCAT, dzięki czemu zgodne mastery i konfiguratory mogą z nim współpracować bezpośrednio. Wartości wyjść po włączeniu zasilania są konfigurowalne, wyjścia mogą zachować stan po zmianie maszyny stanów, a moduł jest zasilany napięciem +24 VDC przy poborze mocy 3 W.ZastosowaniaRozproszone wejścia/wyjścia cyfrowe dla maszyn i sieci automatyki opartych na EtherCATMonitorowanie wyłączników i czujników za pomocą styków mokrych lub suchychSterowanie wyjściami cyfrowymi siłowników i wskaźników w systemach EtherCAT

Moduł EC2-TC16 to slave EtherCAT we/wy, który dodaje 16 kanałów wejść termoparowych do sieci EtherCAT. Każdy kanał próbkuje sygnał z częstotliwością 100 Hz i raportuje stan przerwy w obwodzie czujnika, dzięki czemu uszkodzenia czujników można zidentyfikować na poziomie pojedynczego kanału.Każdy kanał może być konfigurowany indywidualnie i obsługuje szeroki wybór typów termopar, w tym J, K, T, E, R, S, B, N, C, L, M oraz LDIN43710. Automatyczna kompensacja zimnego złącza jest stosowana we wszystkich kanałach, co w większości układów pomiaru temperatury eliminuje potrzebę zewnętrznej obsługi punktu odniesienia.Dwa porty EtherCAT RJ-45 umożliwiają łańcuchowe łączenie stacji, z odległością do 100 m między stacjami w standardzie 100BASE-TX. Zegary rozproszone i czas cyklu 100 us sprawdzają się w sterowaniu zsynchronizowanym, a metalowa obudowa o stopniu ochrony IP40 montowana jest na szynie DIN lub na ścianie.ZastosowaniaPomiar temperatury czujnikami termoparowymi w systemach automatyki opartych na EtherCATRozproszony monitoring temperatury z łańcuchowo połączonymi stacjami slave

EC4-A16 to smukły moduł EtherCAT SubDevice, który dodaje 16 izolowanych cyfrowych wyjść do sieci EtherCAT. Każdy kanał to wyjście N-MOS typu source z wewnętrzną diodą swobodną, o obciążalności 500 mA na kanał, przy napięciu obciążenia od +10 VDC do +40 VDC. Moduł przeznaczony jest dla inżynierów, którzy potrzebują gęstego sterowania wyjściami cyfrowymi w EtherCAT przy niewielkich wymiarach.Moduł obsługuje czas cyklu 100 μs z zegarami rozproszonymi. Wartości wyjść po włączeniu zasilania są konfigurowalne, a użytkownik może wybrać, czy wyjścia zachowają swoje wartości przy zmianie stanu maszyny stanów EtherCAT. Bieżący stan wyjścia każdego kanału sygnalizowany jest diodami LED na obudowie, a wyjmowany blok zacisków upraszcza okablowanie i wymianę modułu.Obudowa ma wymiary 17,5 x 108 x 73 mm (szer. x dł. x gł., bez zacisków) i może być montowana na szynie DIN lub na ścianie. Moduł przeszedł test zgodności z narzędziem do testowania i deklarowana jest jego kompatybilność z różnymi standardowymi urządzeniami MainDevice EtherCAT. Posiada oznaczenia CE, UKCA, RoHS i WEEE.ZastosowaniaRozproszone sterowanie wyjściami cyfrowymi w sieciach EtherCAT
