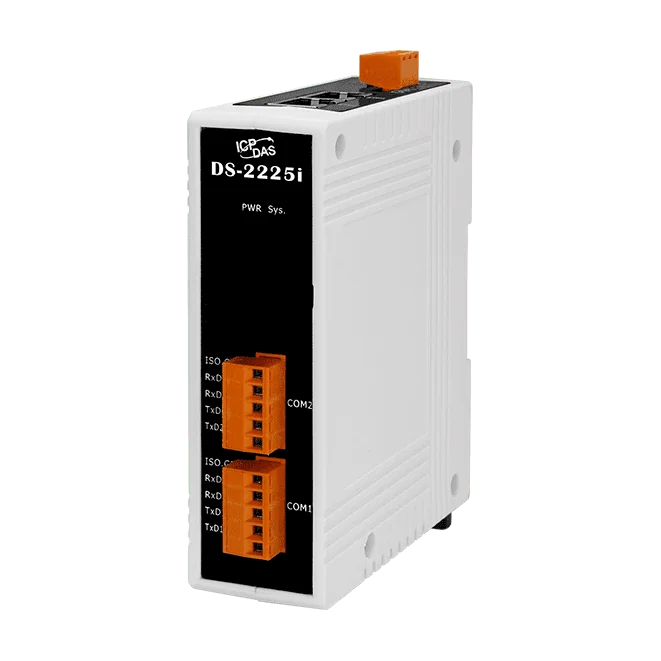

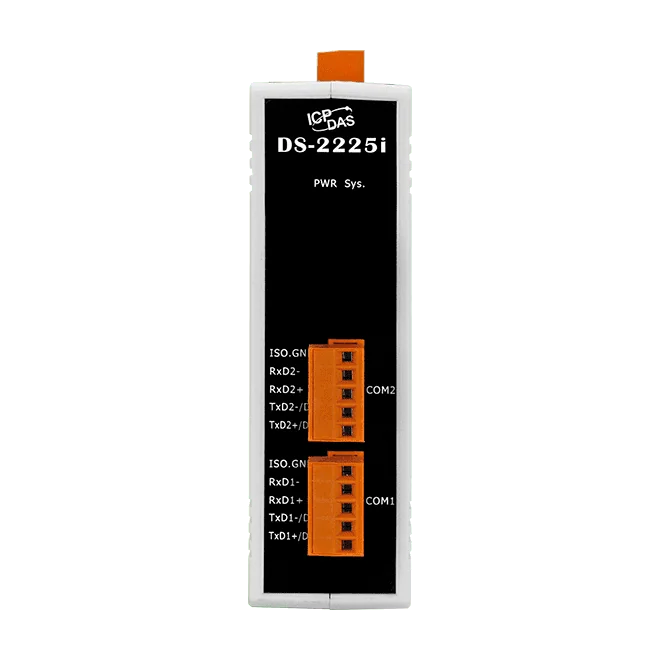

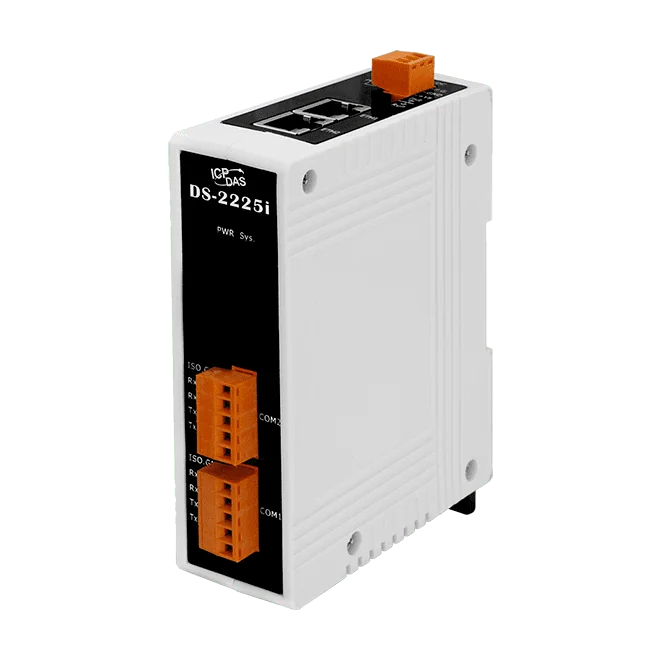

DS-2225i Serwer urządzeń szeregowych na Ethernet, 2x RS-422/485 izolowany
Serwer urządzeń szeregowych na Ethernet z dwoma izolowanymi portami RS-422/485 i 2-portowym przełącznikiem Ethernet do okablowania łańcuchowego. Obsługuje tryby Virtual COM, TCP Server i TCP Client.
- Dwa izolowane porty szeregowe RS-422/485 z izolacją sygnałów 3000 VDC
- Tryby aplikacyjne Virtual COM, TCP Server i TCP Client
- Narzędzie VxComm do wirtualnych portów COM w systemach Windows 7 SP1/10/2012/2016
- Obsługa połączenia parowego dla aplikacji serial-bridge i serial-tunnel
- Przełącznik Ethernet 2-portowy z funkcją LAN bypass do okablowania łańcuchowego
- Zasilanie PoE (IEEE 802.3af, klasa 1) lub z listwy zaciskowej +12 ~ 48 VDC
205,00 € za sztukę
| 1-9 szt. | 205,00 € | |
|---|---|---|
| 10-30 szt. | 194,00 € | −5 % |
| 31+ szt. | 184,00 € | −10 % |
Informacje dot. produktu "DS-2225i Serwer urządzeń szeregowych na Ethernet, 2x RS-422/485 izolowany"
DS-2225i CR umożliwia podłączenie urządzeń szeregowych RS-422/485 do sieci Ethernet, dzięki czemu sprzęt bez portu sieciowego może być dostępny z komputerów, serwerów lub sterowników PLC przez sieć lokalną lub Internet. Dwa izolowane porty RS-422/485 z izolacją sygnałów 3000 VDC obsługują stronę szeregową, a urządzenie jest oznaczone jako zgodne z RoHS w opisie zamówieniowym.
Tryby pracy obejmują Virtual COM, TCP Server i TCP Client, a także połączenie parowe (pair-connection) dla łączy typu serial-bridge lub serial-tunnel, które przesyłają dane przez TCP/IP między dwoma urządzeniami szeregowymi. Narzędzie VxComm mapuje urządzenie na wirtualne porty COM w systemach Windows 7 SP1, 10, 2012 i 2016, zarówno 32-bitowych, jak i 64-bitowych. Adresowanie może być statyczne lub DHCP, a wbudowany serwer WWW oraz wyszukiwanie UDP ułatwiają konfigurację i wykrywanie urządzenia.
Dwa porty Ethernet tworzą przełącznik z funkcją LAN bypass, co pozwala na okablowanie łańcuchowe (daisy-chain) ograniczające ilość okablowania w terenie. Zasilanie pochodzi z PoE zgodnego z IEEE 802.3af, klasa 1, lub z listwy zaciskowej +12 ~ 48 VDC. Plastikowa obudowa montowana na szynie DIN jest przeznaczona do pracy w zakresie temperatur -25 ~ +75 °C.
Zastosowania
- Dodawanie łączności Ethernet do urządzeń szeregowych RS-422/485
- Zdalny dostęp i monitoring urządzeń szeregowych przez Ethernet lub Internet
- Łącza serial-bridge i serial-tunnel między dwoma urządzeniami szeregowymi przez TCP/IP
- Układy urządzeń Ethernet połączonych łańcuchowo (daisy-chain)
| Interfejs: | RS-422/485 |
|---|---|
| Izolacja: | 3000 VDC sygnał |
| Montaż: | Szyna DIN |
| Obudowa: | Tworzywo sztuczne |
| Porty: | 2 szeregowe, 2 Ethernet |
| Protokół: | TCP/IP |
| Temperatura robocza: | -25 ~ +75 °C |
| Typ produktu: | Serwer urządzeń szeregowy-Ethernet |
| Wejście zasilania: | PoE lub +12 ~ 48 VDC |
| PoE: | IEEE 802.3af, klasa 1 |
Dane techniczne
| Moduł CPU | |
|---|---|
| CPU | 32-bitowy ARM |
| Ethernet | |
| Porty | 10/100 Base-TX, 8-pinowe RJ-45 x 2, (autonegocjacja, Auto-MDI/MDIX, wskaźnik LED) PoE (IEEE 802.3af, klasa 1) |
| Porty COM | |
| Porty | 2 x RS-485/422 (1000 VDC izolacja zasilania, 3000 VDC izolacja sygnału) |
| Prędkość transmisji | 115200 bps maks. |
| Rezystor polaryzujący | Tak, 1 KΩ |
| Parzystość | Brak, Nieparzysty, Parzysty, Znacznik, Spacja |
| Bit danych | 5, 6, 7, 8 |
| Bit stopu | 1, 2 |
| Adres węzła | 254 (maks.) |
| Zasilanie | |
| Pobór mocy | 0,07 A @ 24 VDC |
| Zasilanie z PoE | IEEE 802.3af, klasa 1 |
| Zasilanie z listwy zaciskowej | +12 ~ 48 VDC |
| Mechaniczne | |
| Obudowa | Tworzywo sztuczne |
| Wymiary (mm) | 97 mm x 126 mm x 33 mm (W x H x D) |
| Instalacja | Montaż na szynie DIN |
| Środowisko | |
| Temperatura pracy | -25 ~ +75 °C |
| Temperatura przechowywania | -30 ~ +80 °C |
| Wilgotność | 10 ~ 90% RH, bez kondensacji |
Dane techniczne opublikowane przez producenta. Mogą ulec zmianie.
