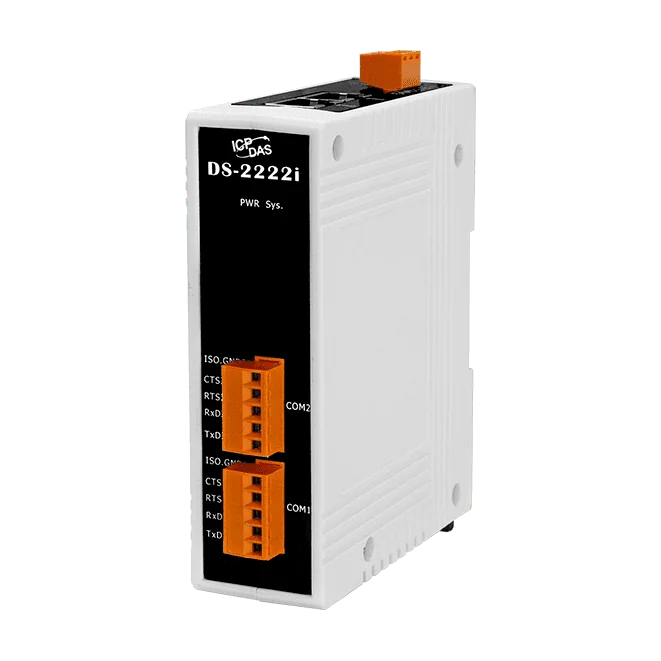

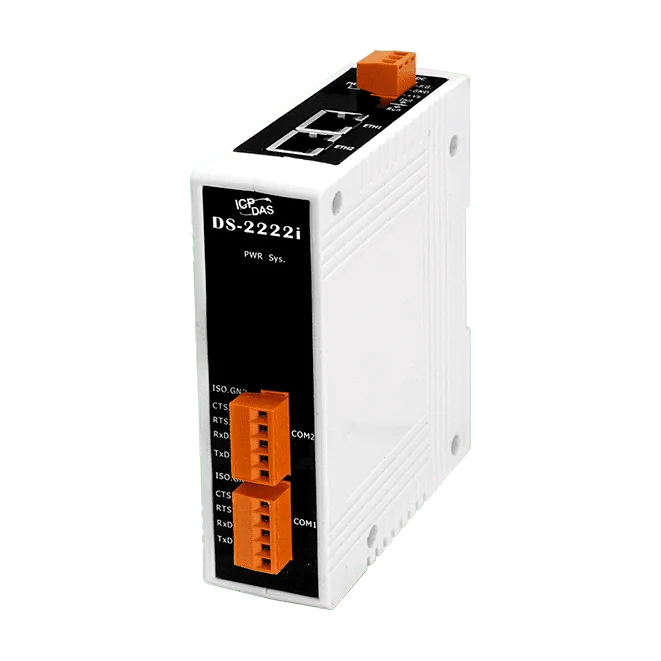

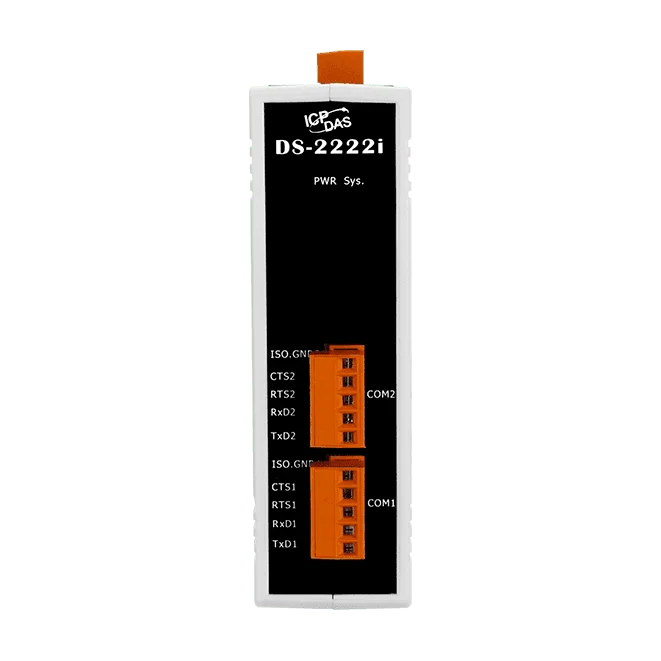

DS-2222i Serwer urządzeń szeregowych Ethernet, 2x RS-232 z izolacją, PoE
Serwer urządzeń szeregowych Ethernet z dwoma izolowanymi portami RS-232, 2-portowym przełącznikiem Ethernet i PoE. Obsługuje tryby Virtual COM, TCP Server i TCP Client dla instalacji łańcuchowych.
- Dwa porty szeregowe RS-232 połączone z Ethernet, maksymalna szybkość transmisji 115200 bps
- Tryby pracy: Virtual COM, TCP Server i TCP Client
- Praca w trybie połączenia parowego (serial-bridge, serial-tunnel) przez TCP/IP
- 2-portowy przełącznik Ethernet z LAN bypass do okablowania łańcuchowego
- Zasilanie z PoE IEEE 802.3af Class 1 lub z listwy zaciskowej +12 ~ 48 VDC
- Izolacja sygnałów 3000 VDC i zasilania 1000 VDC na portach szeregowych
215,00 € za sztukę
| 1-9 szt. | 215,00 € | |
|---|---|---|
| 10-30 szt. | 204,00 € | −5 % |
| 31+ szt. | 193,00 € | −10 % |
Informacje dot. produktu "DS-2222i Serwer urządzeń szeregowych Ethernet, 2x RS-232 z izolacją, PoE"
DS-2222i CR umożliwia podłączenie dwóch urządzeń szeregowych RS-232 do sieci Ethernet bez ograniczeń długości kabla. Produkt przeznaczony jest dla inżynierów, którzy muszą obsługiwać starsze urządzenia szeregowe przez TCP/IP bez przepisywania oprogramowania nadrzędnego, zarówno za pomocą wirtualnego portu COM na komputerze z systemem Windows, jak i bezpośredniego połączenia TCP.
Każdy port szeregowy jest izolowany: izolacja sygnałów wynosi 3000 VDC, a izolacja zasilania 1000 VDC. Dwa porty Ethernet tworzą przełącznik z funkcją LAN bypass, dzięki czemu urządzenia można łączyć łańcuchowo wzdłuż trasy, upraszczając okablowanie i ograniczając infrastrukturę. Zasilanie może pochodzić z PoE zgodnego z IEEE 802.3af Class 1 lub z listwy zaciskowej +12 ~ 48 VDC.
Konfiguracja odbywa się za pomocą wbudowanego serwera WWW HTTP, z adresacją statyczną IP lub DHCP. Tryb połączenia parowego pozwala połączyć dwa urządzenia szeregowe przez sieć IP jako mostek lub tunel szeregowy, a funkcja UDP Search ułatwia lokalizację urządzeń w sieci.
Zastosowania
- Podłączanie urządzeń RS-232 do sieci Ethernet
- Dostęp do urządzeń szeregowych przez wirtualny port COM z komputerów z systemem Windows
- Łącza typu serial-bridge lub serial-tunnel między dwoma urządzeniami szeregowymi przez TCP/IP
- Łańcuchowe instalacje Ethernet w szafach sterowniczych na szynie DIN
| Interfejs: | RS-232 |
|---|---|
| Izolacja: | 3000 VDC sygnał |
| Montaż: | Szyna DIN |
| Obudowa: | Tworzywo sztuczne |
| Porty: | 2 szeregowe, 2 Ethernet |
| Protokół: | TCP/IP |
| Temperatura robocza: | -25 ~ +75 °C |
| Typ produktu: | Serwer urządzeń szeregowy-Ethernet |
| Wejście zasilania: | PoE, +12 ~ 48 VDC |
| PoE: | IEEE 802.3af, klasa 1 |
Dane techniczne
| Moduł CPU | |
|---|---|
| CPU | 32-bitowy ARM |
| Ethernet | |
| Porty | 10/100 Base-TX, 8-pinowe RJ-45 x 2, (autonegocjacja, Auto-MDI/MDIX, wskaźnik LED) PoE (IEEE 802.3af, klasa 1) |
| Porty COM | |
| Porty | 2 x RS-232 5-przewodowe (izolacja zasilania 1000 VDC, izolacja sygnału 3000 VDC) |
| Prędkość transmisji | 115200 bps maks. |
| Parzystość | Brak, Nieparzysty, Parzysty, Znacznik, Spacja |
| Bit danych | 5, 6, 7, 8 |
| Bit stopu | 1, 2 |
| Zasilanie | |
| Pobór mocy | 0,07 A @ 24 VDC |
| Zasilanie z PoE | IEEE 802.3af, klasa 1 |
| Zasilanie z listwy zaciskowej | +12 ~ 48 VDC |
| Mechaniczne | |
| Obudowa | Tworzywo sztuczne |
| Wymiary (mm) | 97 mm x 126 mm x 33 mm (W x H x D) |
| Instalacja | Montaż na szynie DIN |
| Środowisko | |
| Temperatura pracy | -25 ~ +75 °C |
| Temperatura przechowywania | -30 ~ +80 °C |
| Wilgotność | 10 ~ 90% RH, bez kondensacji |
Dane techniczne opublikowane przez producenta. Mogą ulec zmianie.
