M-7000

M-7002-G CR is een RS-485 I/O-module voor DIN-rail die 16-bit analoge ingangen, digitale ingangen en relaisuitgangen in één unit combineert. Elk van de vier differentiële analoge kanalen is individueel te configureren voor spannings- of stroombereiken, waarbij het ingangstype via een jumper wordt gekozen. Het is geschikt voor engineers die nauwkeurige meting en schakelbesturing vanuit één RS-485-node nodig hebben.De analoge kanalen dekken bereiken van ±150 mV tot ±10 V en ±20 mA, plus 0 ~ 20 mA en 4 ~ 20 mA. In de normale modus bemonstert de module met 10 Hz en 0,1% van FSR nauwkeurigheid, terwijl de snelle modus met 60 Hz en 0,5% van FSR bemonstert. Elke analoge ingang is beveiligd tegen overspanning tot 240 Vrms, en de module is intern geïsoleerd tot 2500 VDC.De vijf digitale ingangen zijn wet contact, sink- of source-type, en de vier Form A-vermogensrelais zijn gespecificeerd voor 5 A bij 250 VAC of 30 VDC. Modbus RTU en DCON worden ondersteund via de RS-485-poort bij 1200 ~ 115200 bps. De grijze kap (-G) identificeert deze variant van de M-7002-serie.ToepassingenGebouwautomatiseringFabrieksautomatiseringMachineautomatiseringOnderhoud op afstandDiagnose op afstandTestapparatuur

De M-7003-G is een RS-485 remote I/O-module die acht 16-bits analoge ingangen combineert met vier Form A-relaisuitgangen in één DIN-railunit. Elk analoog kanaal kan een eigen ingangsbereik krijgen, wat geschikt is voor gemengde sensorinstallaties waarbij het signaaltype per kanaal verschilt. Spannings- of stroomingang wordt met een jumper geselecteerd, en de samplingsnelheid kan worden omgeschakeld tussen normale en snelle modus, afhankelijk van de vereiste responstijd.De module is gebouwd voor elektrisch zware omgevingen. De analoge kanalen verdragen overspanning tot 120 VDC, en het ontwerp omvat 2500 VDC intramodulaire isolatie en een ESD-classificatie van 4 kV op elke klem. Een ingebouwde dubbele watchdog ondersteunt onbewaakt bedrijf, terwijl de relais-inschakelwaarden en veilige waarden programmeerbaar zijn, zodat de uitgangen na het opstarten of bij een communicatiestoring een gedefinieerde toestand aannemen.De M-7003-G is de grijze behuizingsvariant van de M-7003, bedoeld voor ingenieurs die DCON- of Modbus RTU-toegang nodig hebben via een gedeelde RS-485-bus. Typische toepassingen zijn gebouw- en fabrieksautomatisering, machinebesturing en remote onderhoud en diagnose.ToepassingenGebouwautomatiseringFabrieksautomatiseringMachineautomatiseringRemote onderhoudRemote diagnoseTestapparatuur

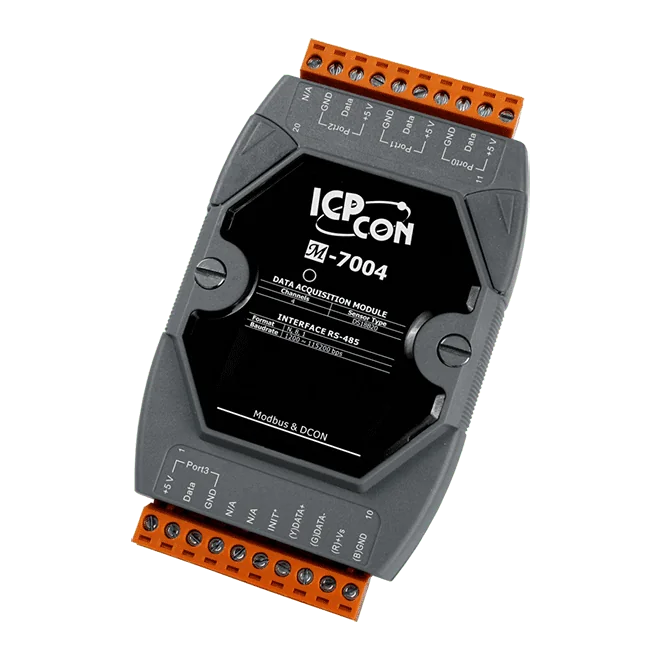

De M-7004-G is een temperatuursensormodule met vier ingangspoorten, bedoeld voor engineers die metingen willen verzamelen van DS18B20 digitale sensoren in een gedistribueerde installatie. Elke poort accepteert sensoraansluitingen met 2 of 3 draden, en tot 20 sensoren kunnen op een enkele poort in daisy-chain worden geschakeld over een bekabelingslengte van maximaal 100 meter.Meting en communicatie: Elke DS18B20 sensor heeft een meetbereik van -55 ~ +125 °C en een nauwkeurigheid van ±0,5 °C tussen -10 en +85 °C, met een resolutie van 12 bit en een bemonsteringsfrequentie van 1 Hz. De metingen worden via één RS-485-poort naar de host teruggestuurd, die Modbus RTU en DCON ondersteunt, met een baudrate van 1200 tot 115200 bps.Uitvoering en installatie: De module biedt 3000 VDC galvanische scheiding binnen de module en 4 kV ESD-bescherming, en is ontworpen voor montage op een DIN-rail met een voeding van +10 ~ +48 VDC met bescherming tegen omgekeerde polariteit. Voor deze bestelcode dient de variant met grijze behuizing te worden gespecificeerd.ToepassingenTemperatuurmetingOmgevingsmonitoringTunnelmonitoringGebouwmonitoring

M-7005-G CR is een DIN-rail remote I/O-module voor temperatuurmeting met thermistors. Elk van de acht ingangskanalen kan afzonderlijk worden geconfigureerd, zodat verschillende thermistortypen naast elkaar op één module kunnen werken. Ingebouwde ondersteuning omvat een reeks standaard thermistorkarakteristieken, en gebruikersgedefinieerde typen kunnen worden toegevoegd door Steinhart-coëfficiënten in te voeren wanneer een standaardkarakteristiek niet overeenkomt met de sensor.Zes open-collector sink (NPN) digitale uitgangen zijn beschikbaar voor alarmsignalering, met programmeerbare inschakel- en veilige waarden. Detectie van open draad op de ingangen helpt bij het opsporen van onderbroken sensorbedrading. De isolatie binnen de module bedraagt 3000 VDC, en de thermistoringangen zijn beveiligd tegen overspanning tot 120 VDC, wat geschikt is voor installaties met zware elektrische omstandigheden.Communicatie verloopt via een enkele RS-485-poort die softwarematig kan worden ingesteld op Modbus RTU of DCON, bij baudrates van 1200 tot 115200 bps. De module beschikt over een programmeerbare dubbele watchdog voor bewaking van de module en de communicatie. Deze variant met grijze behuizing deelt zijn hardwarespecificaties met de I-7005.ToepassingenGebouwautomatiseringFabrieksautomatiseringMachineautomatiseringOnderhoud op afstandDiagnose op afstandTestapparatuur

De M-7011-G (bestelcode M-7011-G CR) is een analoge ingangsmodule met één kanaal uit het M-7000 RS-485 remote I/O-assortiment. Hij accepteert spannings-, stroom- en thermokoppelsignalen, met thermokoppeltypen J, K, T, E, R, S, B, N en C, en zet ze om met een resolutie van 16 bit.Naast het analoge kanaal beschikt de module over één digitale ingang die kan werken als 50 Hz-gebeurteniste?ller en over twee open-collector digitale uitgangen die kunnen worden gebruikt als hoog/laag-alarm. Detectie van een onderbroken draad is opgenomen voor thermokoppelingangen en er is 3000 VDC galvanische scheiding binnen de module aanwezig.De communicatie verloopt via één RS-485-poort met Modbus RTU of DCON, instelbaar via software, bij 1200 ~ 115200 bps. Een ingebouwde dubbele watchdog en een voeding van +10 ~ +30 VDC maken de specificatie compleet.ToepassingenGebouwautomatiseringFabrieksautomatiseringMachineautomatiseringRemote onderhoudRemote diagnoseTestapparatuur

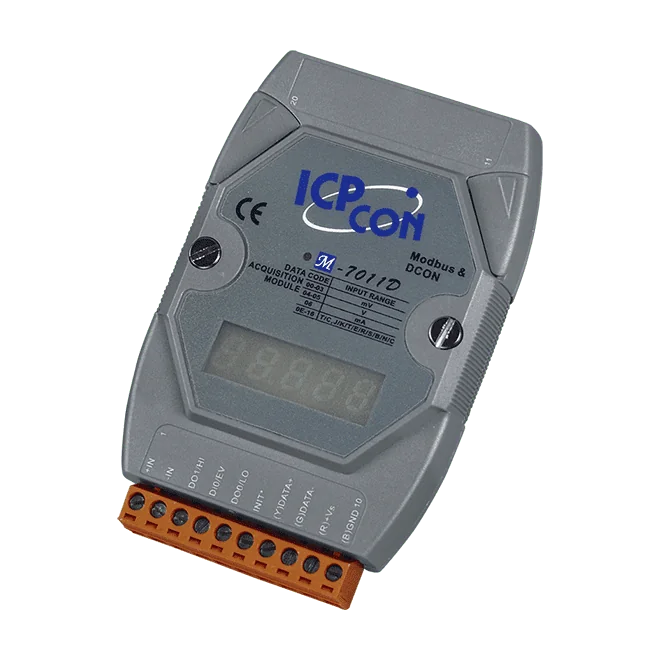

M-7011D-G is een enkelkanaals RS-485 I/O-module die thermokoppel-, spanning- en stroomsignalen accepteert en deze omzet in digitale metingen voor een hostsysteem. Dankzij de 16-bits resolutie en de detectie van een open thermokoppel is de module geschikt voor temperatuurbewaking waarbij het identificeren van sensorfouten belangrijk is.Naast de analoge ingang beschikt de module over één digitale ingang die is geconfigureerd als 50 Hz-gebeurteniste teller, en twee open-collector digitale uitgangen die kunnen worden ingesteld als hoog/laag-alarmen. De inschakelwaarden en veilige waarden van de uitgangen zijn programmeerbaar. Een ingebouwde dubbele watchdog en 3000 VDC isolatie binnen de module ondersteunen een betrouwbare werking in geautomatiseerde installaties.De variant met grijze behuizing en een 5-cijferig 7-segment LED-display communiceert via één RS-485-poort met Modbus RTU of DCON, softwarematig selecteerbaar, bij 1200 ~ 115200 bps. De module wordt op een DIN-rail gemonteerd en werkt op +10 ~ +30 VDC over een temperatuurbereik van -25 ~ +75 °C.ToepassingenGebouwautomatiseringFabrieksautomatiseringMachineautomatiseringRemote onderhoudRemote diagnoseTestapparatuur

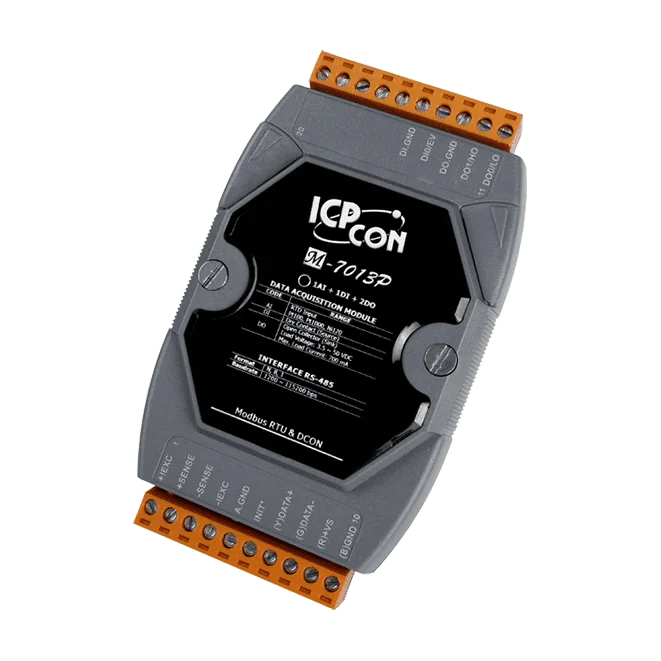

M-7013P-G is een enkelkanaals RTD-temperatuuringangsmodule voor op DIN-rail gemonteerde remote I/O. De module accepteert Pt100-, Pt1000- en Ni120-sensoren met 2-, 3- of 4-draadsaansluitingen en biedt compensatie van de leidingweerstand bij 3- en 4-draadsbedrading, samen met open-draaddetectie, zodat engineers zowel de temperatuur als de integriteit van de sensorbedrading kunnen bewaken.Naast de analoge ingang beschikt de module over één digitale ingang die kan werken als 50 Hz-gebeurteniste llers, en over twee open-collector MOSFET-digitale uitgangen die als hoog/laag-alarm geconfigureerd kunnen worden. Beide uitgangen zijn van het sink-type, met programmeerbare inschakel- en veilige waarden, en zijn voorzien van kortsluitbeveiliging.Communicatie verloopt via een enkele RS-485-poort die Modbus RTU en DCON ondersteunt, met baudrates van 1200 tot 115200 bps. De module heeft 3000 VDC isolatie binnen de module, een ingebouwde dubbele watchdog en werkt op +10 tot +30 VDC met een bedrijfstemperatuurbereik van -25 tot +75 °C.ToepassingenGebouwautomatiseringFabrieksautomatiseringMachineautomatiseringOnderhoud op afstandDiagnose op afstandTestapparatuur

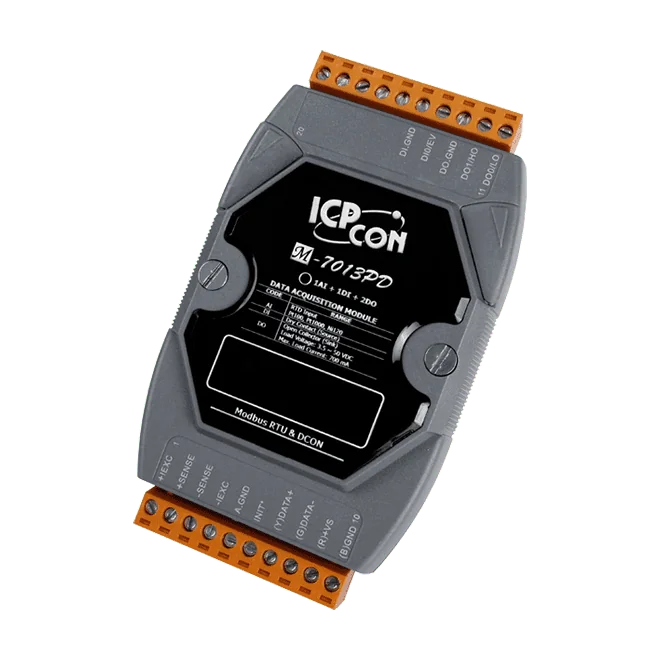

De M-7013PD-G meet de temperatuur van één RTD-sensor en ondersteunt de typen Pt100, Pt1000 en Ni120 met 2-, 3- of 4-draadsaansluitingen. Detectie van een onderbroken draad en compensatie van de leidingweerstand voor 3- en 4-draadsaansluitingen zorgen ervoor dat de meetwaarden betrouwbaar blijven bij lange sensorleidingen.Naast de analoge ingang beschikt de module over één digitale ingang die kan werken als 50 Hz-gebeurteniste­ller en over twee digitale uitgangen die als hoog-/laagalarm kunnen worden gebruikt. De galvanische scheiding binnen de module is gespecificeerd op 3000 VDC.De configuratie gebeurt via software en de module communiceert via een enkele RS-485-poort met Modbus RTU of DCON. Een 5-cijferig 7-segment LED-display en een indicator voor voeding en communicatie ondersteunen lokale statuscontroles. Dit is de variant met grijze behuizing.ToepassingenGebouwautomatiseringFabrieksautomatiseringMachineautomatiseringOnderhoud op afstandDiagnose op afstandTestapparatuur

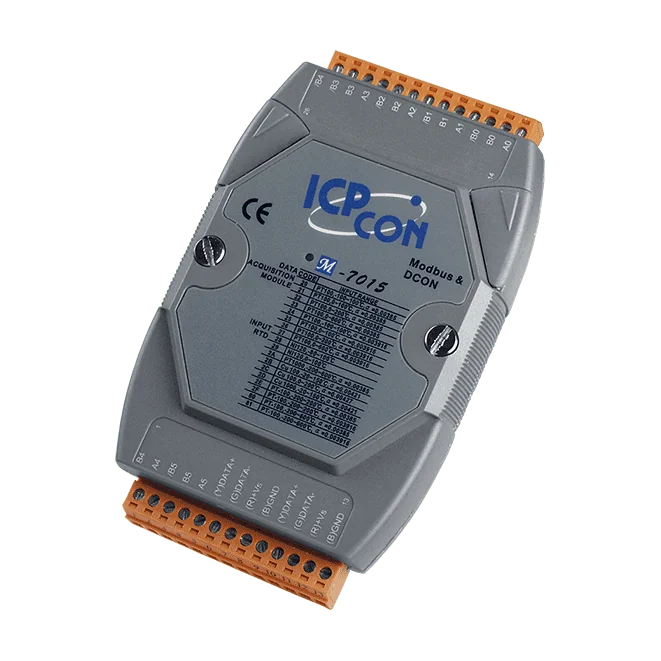

M-7015-G CR is een 6-kanaals RTD-ingangsmodule voor temperatuurmeting met RTD-sensoren. Elk kanaal kan op een ander sensortype worden aangesloten en afzonderlijk worden geconfigureerd, wat geschikt is voor gemengde sensorpanelen en temperatuurbewaking op meerdere meetpunten via één RS-485-bus.De module biedt een resolutie van 16 bit met een nauwkeurigheid van ±0,05% van FSR en een totale samplefrequentie van 12 Hz. Open-draaddetectie helpt bij het opsporen van gebroken sensorleidingen, en de ingebouwde dubbele watchdog bewaakt zowel de module als de communicatie. Beveiligingsfuncties omvatten 3000 VDC isolatie binnen de module, ±4 kV ESD-contactbeveiliging op elke aansluiting en bescherming tegen omgekeerde polariteit op de voedingsingang.Ondersteunt Pt100-, Pt1000-, Ni120-, Cu50-, Cu100- en Cu1000-sensorenLeest Modbus RTU- en DCON-protocollen, configureerbaar via softwareBaudrates van 1200 tot 115200 bps met selecteerbare dataformatenToepassingenGebouwautomatiseringFabrieksautomatiseringMachineautomatiseringRemote onderhoudRemote diagnoseTestapparatuur

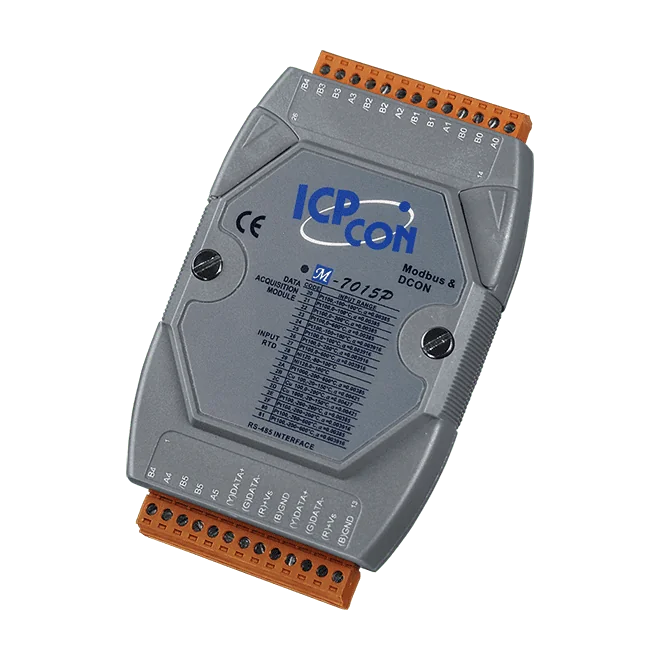

De M-7015P-G CR is een 6-kanaals RTD-ingangsmodule voor temperatuurmeting met Pt100-, Pt1000-, Ni120-, Cu50-, Cu100- en Cu1000-sensoren. Elk kanaal kan voor een ander sensortype worden ingesteld, zodat één module gemengde sensoropstellingen op één RS-485-netwerk kan bedienen.Het belangrijkste kenmerk is de automatische 3-draads leidingweerstandcompensatie, die zorgt voor nauwkeurige metingen over lange kabeltrajecten. In combinatie met een resolutie van 16 bit, een nauwkeurigheid van ±0,05% van FSR en open-draaddetectie is het geschikt voor externe temperatuurbewaking waarbij de kabellengte anders de meetresultaten zou verslechteren.De module communiceert via één RS-485-poort met Modbus RTU of DCON, instelbaar in de software, met baudrates van 1200 tot 115200 bps. De variant met grijze behuizing is ontworpen voor montage op een DIN-rail en een voeding van 10 tot 30 VDC, met een bedrijfsbereik van -25 tot +75 °C.ToepassingenGebouwautomatiseringFabrieksautomatiseringMachine-automatiseringOnderhoud op afstandDiagnose op afstandTestapparatuur

M-7016-G zet het elektrische uitgangssignaal van rekstrookjes en belastingscellen om in digitale waarden die via RS-485 kunnen worden uitgelezen. Twee analoge kanalen accepteren volledige brug-sensoren met 4 draden, en elk kanaal kan afzonderlijk worden ingesteld op spannings- of stroomingang over meerdere bereiken, van ±15 mV tot ±2,5 V, en ±20 mA.Naast de twee meetingangen beschikt de module over een excitatiespanningsuitgang van 0 ~ +10 V met een belastbaarheid van 40 mA, één digitale ingang met een 50 Hz-gebeurteniteller en vier open-collector digitale uitgangen die als hoog- of laagalarmuitgang kunnen worden ingesteld. Een lineaire mappingfunctie maakt het mogelijk ruwe metingen direct om te zetten naar technische eenheden via een door de gebruiker gedefinieerde correspondentietabel, wat het schalingswerk in het hostsysteem vermindert.Deze variant met grijze behuizing (bestelcode M-7016-G CR) gebruikt de protocollen Modbus RTU en DCON, beide softwarematig selecteerbaar. De 1500 VDC isolatie binnen de module, de ingebouwde dubbele watchdog en het bedrijfsbereik van -25 ~ +75 °C maken de module geschikt voor installatie op DIN-rail in gebouwautomatisering, fabrieksautomatisering en machineautomatisering.ToepassingenGebouwautomatiseringFabrieksautomatiseringMachineautomatiseringOnderhoud op afstandDiagnose op afstandTestapparatuur

M-7016D-G is een RS-485 remote I/O-module voor het omzetten van het elektrische uitgangssignaal van rekstrookjes en weegcellen naar meetbare waarden. Twee volledige brug-, 4-draads analoge ingangskanalen zijn elk instelbaar voor een bereik van ±15 mV tot ±2,5 V of ±20 mA, met een resolutie van 16 bit.Met een door de gebruiker gedefinieerde lineaire mappingtabel geeft de module metingen direct weer in technische eenheden, zoals gewicht, zonder externe omrekening. Een excitatiespanningsuitgang van 0 ~ +10 V met maximaal 40 mA voedt de sensorbrug. Daarnaast beschikt de module over één digitale ingang met een 50 Hz-gebeurteniteller en vier open-collector digitale uitgangen die als hoog- of laagalarm ingesteld kunnen worden.De configuratie verloopt via RS-485 met Modbus RTU of DCON, met baudrates van 1200 tot 115200 bps. De module heeft een 5-cijferig 7-segment LED-display, ingebouwde dubbele watchdog en DIN-railmontage, waardoor hij geschikt is voor gebouwautomatisering, fabrieksautomatisering en machineautomatisering.ToepassingenGebouwautomatiseringFabrieksautomatiseringMachineautomatiseringRemote onderhoudRemote diagnoseTestapparatuur

M-7017-G CR is een RS-485 analoge ingangsmodule met acht differentiële kanalen, die elk zowel spannings- als stroomsignalen kunnen verwerken binnen hetzelfde ingangsbereik. Engineers kunnen het Modbus RTU- of DCON-protocol softwarematig configureren, waardoor de module geschikt is voor gedistribueerde meting in remote I/O-netwerken.De ingangsresolutie bedraagt 16 bit met een nauwkeurigheid van ±0,1% van FSR. De spanningsbereiken lopen van ±150 mV tot ±10 V, en de stroombereiken omvatten ±20 mA, 0 ~ 20 mA en 4 ~ 20 mA. Het bereik 4 ~ 20 mA vereist een optionele externe weerstand van 125 Ω, en voor dit bereik is open draaddetectie beschikbaar. De kanalen zijn geïsoleerd van de module met 3000 VDC en beschermd tegen overspanning van ±120 VDC.De ingebouwde dubbele watchdog bewaakt zowel de module als de communicatie. De module is ontworpen voor montage op een DIN-rail en heeft een voedingsingang van +10 ~ +30 VDC. De uitvoering met grijze behuizing is voorzien van de RoHS-markering.ToepassingenGebouwautomatiseringFabrieksautomatiseringMachineautomatiseringOnderhoud op afstandDiagnose op afstandTestapparatuur

M-7017C-G is een RS-485 I/O-module met acht kanalen, bedoeld voor engineers die alleen stroomsignalen willen uitlezen. Elke differentiële ingang wordt direct gemeten, zodat er geen externe shunt-weerstand op de klemmen hoeft te worden aangesloten. Dat houdt de bedrading en inbedrijfstelling eenvoudig.De module communiceert via Modbus RTU of DCON; het protocol is via de configuratiesoftware instelbaar. De ingangen ondersteunen de bereiken ±20 mA, 0 ~ 20 mA en 4 ~ 20 mA met een resolutie van 16 bit en een nauwkeurigheid van ±0,1% van FSR. Voor 4 ~ 20 mA-lussen is open draaddetectie beschikbaar. De hardwarespecificaties komen overeen met die van de I-7017C.Deze variant met grijze behuizing is de hier aangeboden bestelcode M-7017C-G. Ze is bedoeld voor gebouwautomatisering, fabriek- en machineautomatisering, en voor remote onderhoud, remote diagnose en testapparatuur.ToepassingenGebouwautomatiseringFabriekautomatiseringMachineautomatiseringRemote onderhoudRemote diagnoseTestapparatuur

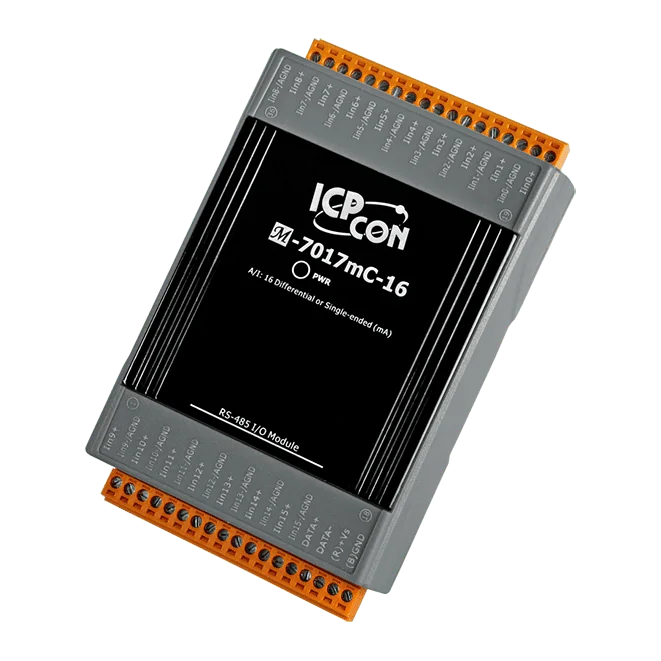

M-7017mC-16-G CR is een analoge ingangsmodule met 16 kanalen die uitsluitend stroom meet, voor RS-485-netwerken. Dankzij de ingebouwde weerstanden kunnen 0 ~ 20 mA-, 4 ~ 20 mA- en ±20 mA-signalen rechtstreeks worden gemeten, zonder externe shuntweerstand die moet worden geplaatst en afgestemd.Elk kanaal kan via een jumperkeuze differentieel of single-ended worden aangesloten, en de bemonsteringssnelheid is in te stellen op de normale modus (10 Hz) of de snelle modus (200 Hz). Open draad-detectie dekt de 4 ~ 20 mA-ingangen, en de module biedt 3000 VDC galvanische scheiding binnen de module, plus 4 kV ESD- en 110 VDC overspanningsbeveiliging op de stroomingangen.De ingebouwde datalogger registreert metingen van alle 16 kanalen met datum- en tijdstempel en slaat tot 100.000 records op voor later downloaden. Het hulpprogramma LogReader leest dit logboek uit en exporteert het naar CSV. De variant met grijze behuizing wordt geleverd met CE-, UKCA-, FCC-, RoHS- en WEEE-certificering.ToepassingenGebouwautomatiseringFabrieksautomatiseringMachineautomatiseringRemote onderhoudRemote diagnoseTestapparatuur

M-7017R-A5-G is een analoge ingangsmodule met 8 kanalen voor het meten van hoogspanningssignalen op RS-485-netwerken. Elk kanaal is in te stellen op een bereik van ±50 V of ±150 V, waardoor de module geschikt is voor panelen en apparatuur waar standaard laagspanningsingangen niet volstaan.De module biedt een instelbare samplefrequentie, met omschakeling tussen de Normal Mode op 10 Hz en de Fast Mode op 50 Hz. Bescherming is ingebouwd, met ±200 VDC overspannings- en gemeenschappelijke spanningsbescherming en 3000 VDC isolatie binnen de module. De hardware komt overeen met de I-7017R-A5, en de communicatie verloopt via Modbus RTU of DCON, geselecteerd via software.Dit is de variant met grijze behuizing, geleverd onder bestelcode M-7017R-A5-G CR. Hij is bedoeld voor gebouwautomatisering, fabrieksautomatisering en machineautomatisering, evenals voor apparatuur voor remote onderhoud, diagnose en testen.ToepassingenGebouwautomatiseringFabrieksautomatiseringMachineautomatiseringRemote onderhoudRemote diagnoseTestapparatuur

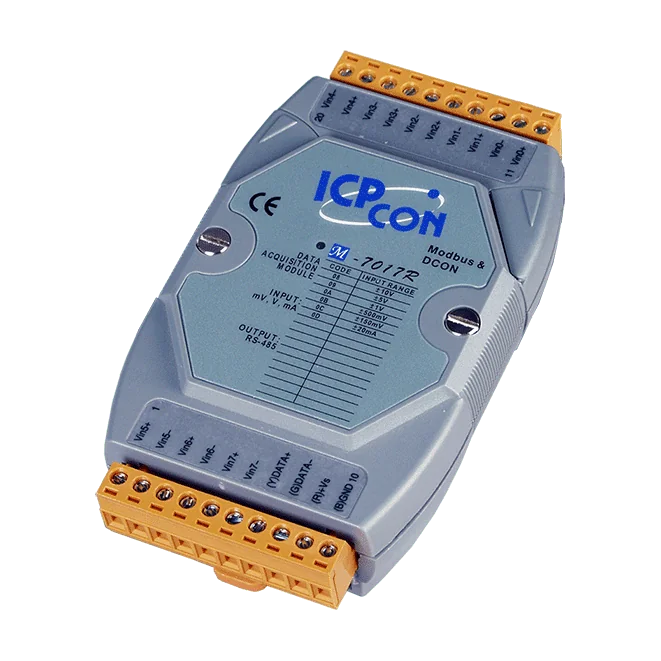

De M-7017R-G is een 8-kanaals differentiële analoge ingangsmodule voor RS-485 remote I/O-netwerken. Elk kanaal accepteert spannings- of stroomsignalen, zodat één module een breed scala aan sensoren en transmitters kan bedienen. De ingangsbeveiliging is ontworpen voor elektrisch zware omgevingen, met overspanningsbeveiliging tot 240 Vrms en een beveiliging tegen een gemeenschappelijke spanning van ±200 VDC op de ingangen.De bemonsteringssnelheid is in te stellen op Normal Mode (10 Hz, 0,1% van FSR) of Fast Mode (60 Hz, 0,5% van FSR), zodat engineers nauwkeurigheid tegen updatesnelheid kunnen afwegen. Kanalen zijn afzonderlijk configureerbaar en de module communiceert via Modbus RTU of DCON, te selecteren via softwareconfiguratie. Een ingebouwde dubbele watchdog bewaakt zowel de module als de communicatie.Het achtervoegsel -G duidt op de uitvoering met grijze behuizing. Het stroombereik van 4 ~ 20 mA vereist een optionele externe weerstand van 125 Ω, en open draaddetectie is alleen beschikbaar voor 4 ~ 20 mA-ingangen. De module is geschikt voor een bedrijfstemperatuur van -25 ~ +75 °C en wordt gevoed met +10 ~ +30 VDC.ToepassingenGebouwautomatiseringFabrieksautomatiseringMachineautomatiseringRemote onderhoudRemote diagnoseTestapparatuur

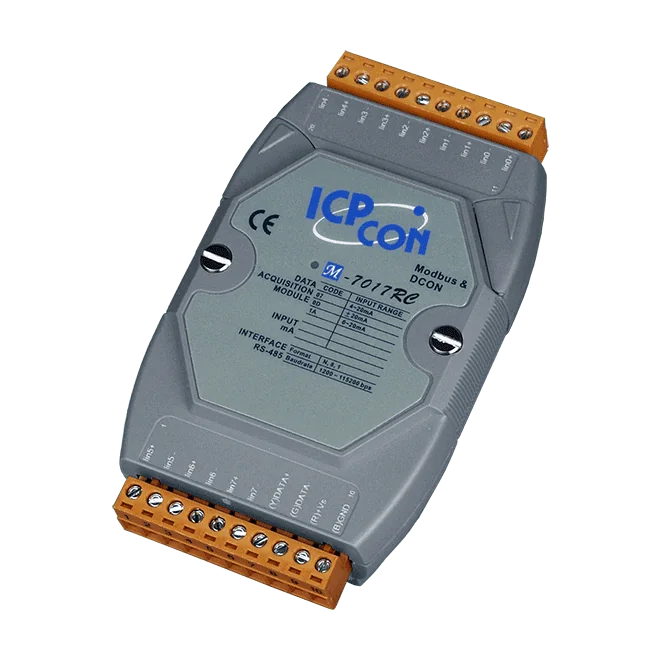

M-7017RC-G is een analoge ingangsmodule met 8 kanalen voor het meten van stroomsignalen op een RS-485-netwerk. De ingebouwde weerstand betekent dat de stroom rechtstreeks uit de lus kan worden uitgelezen, zodat er geen externe shuntweerstand nodig is. Dit vereenvoudigt de bedrading en de inbedrijfstelling.De module is bedoeld voor zwaardere installaties. Hij biedt ±200 VDC bescherming tegen gemeenschappelijke spanning op de stroomingangen, 4 kV ESD-bescherming op elke klem en 3000 VDC galvanische scheiding tussen de module en de bus. De bemonstering is schakelbaar tussen de Normale modus (10 Hz) en de Snelle modus (60 Hz), en voor 4 ~ 20 mA-ingangen is detectie van een onderbroken draad beschikbaar.Deze variant met grijze behuizing (-G) communiceert via één RS-485-poort met Modbus RTU of DCON en wordt via software geconfigureerd. De module is geschikt voor gebouwautomatisering, fabrieksautomatisering en machineautomatisering, en voor externe onderhoud-, diagnose- en testapparatuur.ToepassingenGebouwautomatiseringFabrieksautomatiseringMachine-automatiseringOnderhoud op afstandDiagnose op afstandTestapparatuur

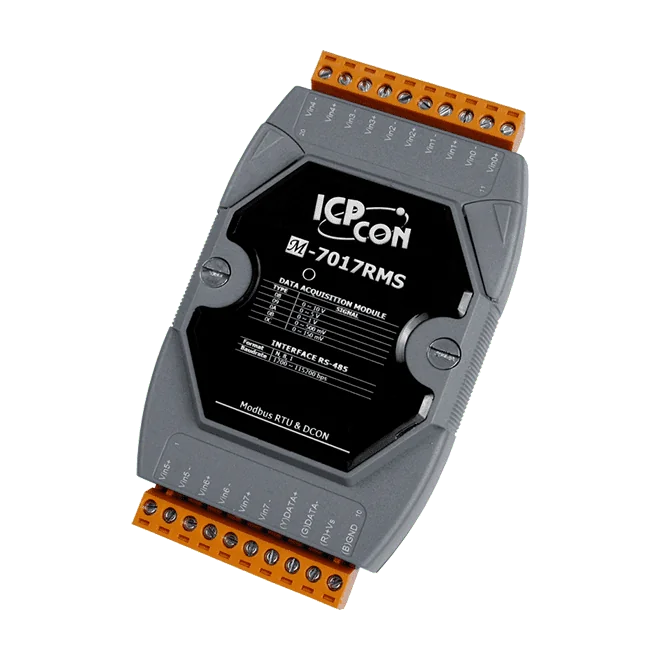

De M-7017RMS-G CR is een RS-485 remote I/O-module voor het meten van wisselspanningssignalen. Hij beschikt over acht differentiële ingangen die de True RMS-waarde van complexe golfvormen berekenen en het resultaat als gelijkspanningswaarde rapporteren. Zo blijft de meting nauwkeurig bij niet-sinusvormige signalen, net als bij zuivere sinusgolven.Elk kanaal kan afzonderlijk worden geconfigureerd op vijf ingangsbereiken, van 0 ~ +150 mVrms tot 0 ~ +10 Vrms. De module is in de fabriek gekalibreerd met een nauwkeurigheid van ±0,15% bij 50/60 Hz en ondersteunt standaard bedrijfsfrequenties van 45 Hz tot 10 kHz. De ingebouwde galvanische scheiding van 2500 VDC binnen de module en de overspanningsbeveiliging van ±35 VDC beschermen de module en het bredere systeem.De module wordt geconfigureerd en uitgelezen via één RS-485-poort met Modbus RTU of DCON, bij baudrates van 1200 tot 115200 bps. Hij werkt op een voeding van +10 ~ +30 VDC met bescherming tegen omgekeerde polariteit, wordt op een DIN-rail gemonteerd en werkt binnen een temperatuurbereik van -25 ~ +75 °C. De variant met grijze behuizing is geschikt voor paneelinstallaties in gebouw-, fabriek- en machineautomatisering.ToepassingenGebouwautomatiseringFabriekautomatiseringMachineautomatiseringRemote onderhoudRemote diagnoseTestapparatuur

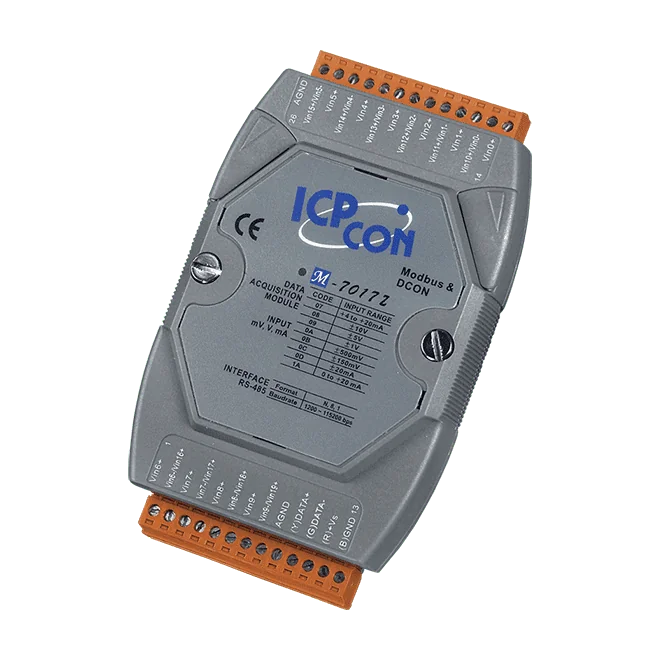

De M-7017Z-G CR is een 16-bit analoge ingangsmodule voor RS-485-netwerken, met ondersteuning voor maximaal 10 differentiële of 20 single-ended kanalen. Elk kanaal kan een eigen ingangsbereik krijgen, en spannings- of stroomingang wordt met een jumper gekozen, zodat één module een gemengde reeks veldsensoren en transmitters kan bedienen.Hoge ingangsbescherming is de belangrijkste reden om voor deze variant te kiezen. Elk kanaal verdraagt een overspanning van 240 Vrms en is beveiligd tegen een overstroom van 50 mA bij 110 VDC, met ±200 VDC bescherming tegen gemeenschappelijke spanning, 4 kV ESD-bescherming en 3000 VDC isolatie binnen de module. Detectie van een open draad is beschikbaar op 4 ~ 20 mA-ingangen, en de bemonsteringssnelheid kan worden omgeschakeld tussen de normale (10 Hz) en de snelle (60 Hz) modus.De module communiceert via RS-485 met Modbus RTU of DCON, in software te configureren, bij 1200 ~ 115200 bps. De versie met grijze behuizing is gelabeld als RoHS-conform, en de hardwarespecificaties komen overeen met die van de I-7017Z.ToepassingenGebouwautomatiseringFabrieksautomatiseringMachineautomatiseringRemote onderhoudRemote diagnoseTestapparatuur

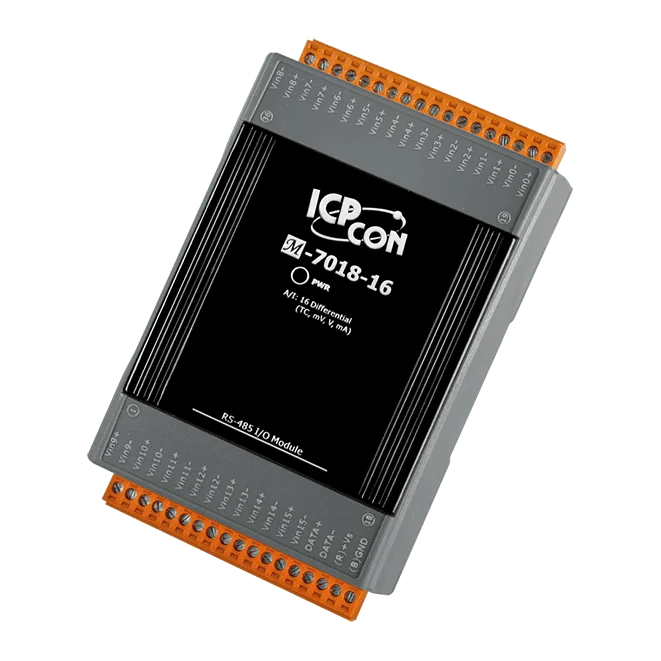

M-7018-16-G CR is een differentiële analoge ingangsmodule met 16 kanalen, bedoeld voor ingenieurs die thermokoppel-, spannings- en stroomsignalen willen inlezen via een RS-485-netwerk. Elk kanaal kan worden ingesteld op een bereik van ±15 mV tot ±2,5 V, of op stroomingang van 0 tot +20 mA, +4 tot +20 mA of ±20 mA. Tien thermokoppeltypen worden ondersteund, waaronder J, K, T, E, R, S, B, N en C.De module is geschikt voor meettaken waarbij foutdetectie per kanaal belangrijk is. Open-draaddetectie is beschikbaar voor thermokoppelingangen en de module verdraagt overspanning tot ±30 VDC. Bescherming tegen elektrostatische ontlading en isolatie tussen de module en de omgeving maken haar geschikt voor veeleisende installaties. De ingebouwde dubbele watchdog, die zowel de module als de communicatie bewaakt, ondersteunt betrouwbaar onbemand bedrijf.Deze variant met grijze behuizing communiceert via één RS-485-poort met DCON of Modbus RTU, met selecteerbare baudrates van 1200 tot 115200 bps. De module wordt op een DIN-rail gemonteerd en werkt op een voeding van +10 tot +30 VDC met bescherming tegen omgekeerde polariteit.ToepassingenGebouwautomatiseringFabrieksautomatiseringMachineautomatiseringOnderhoud op afstandDiagnose op afstandTestapparatuur

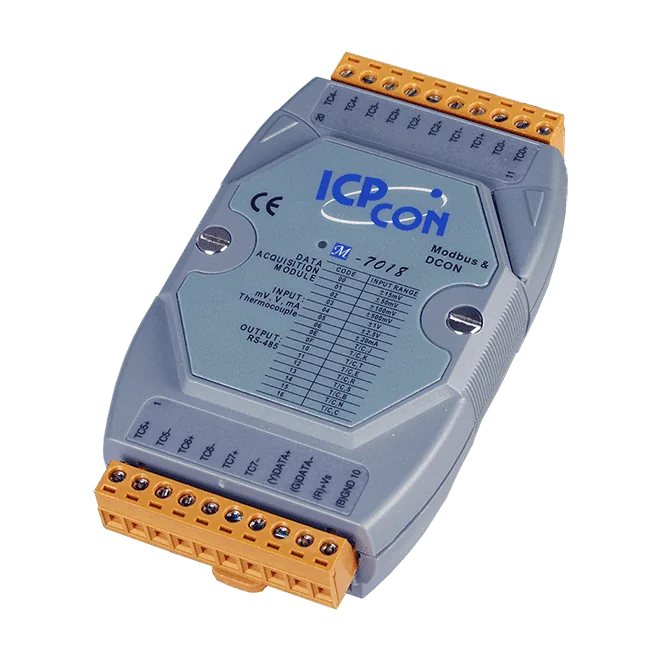

De M-7018-G CR is een DIN-railmodule voor externe I/O die acht differentiële analoge kanalen verwerkt en op dezelfde hardware spannings-, stroom- of thermokoppelsignalen accepteert. De metingen worden via één RS-485-poort verzonden, waardoor de module geschikt is voor gedistribueerde meting in kasten en over machines heen waar al een seriële netwerkverbinding aanwezig is.Elk kanaal ondersteunt een breed scala aan thermokoppeltypen (J, K, T, E, R, S, B, N en C) en diverse spannings- en stroombereiken, met een resolutie van 16 bit. Galvanische scheiding van 3000 VDC tussen de kanalen onderling en tussen de module en de bus, samen met 4 kV ESD-bescherming op elke aansluiting, zorgt ervoor dat het apparaat bestand is tegen elektrisch ruisrijke industriële omgevingen.Modbus RTU en DCON zijn softwmatig selecteerbaar, en de module beschikt over een programmeerbare watchdog voor de bewaking van module en communicatie. Typische toepassingen zijn onder meer:GebouwautomatiseringFabrieks- en machineautomatiseringExterne onderhoud en diagnoseTestapparatuurToepassingenGebouwautomatiseringFabriekautomatiseringMachineautomatiseringExterne onderhoudExterne diagnoseTestapparatuur

De M-7018R-G is een RS-485 analoge ingangsmodule met acht differentiële kanalen voor thermokoppel-, spannings- en stroommeting. Hij is geschikt voor engineers die temperatuursensoren willen uitlezen en processignalen willen verwerken op een netwerkbare DIN-railmodule, met softwarematige keuze tussen Modbus RTU of DCON.Waarom de M-7018R-G kiezen: De R-variant biedt een hoge ingangsbeveiliging, met overspanningsbestendigheid tot 240 Vrms en beveiliging tegen een gemeenschappelijke spanning van 200 VDC. Open-draaddetectie voor thermokoppelkanalen is softwarematig instelbaar, wat helpt bij het opsporen van onderbroken sensorbedrading. De uitvoering met grijze kap is de bestelopties die in deze vermelding wordt behandeld.Kanalen zijn afzonderlijk configureerbaar. De module biedt 3000 VDC isolatie tussen interne circuits, 4 kV ESD-bescherming op elke klem en een ingebouwde dubbele watchdog voor bewaking van module en communicatie. Hij is ontworpen voor bedrijf van -25 ~ +75 °C.ToepassingenGebouwautomatiseringFabrieksautomatiseringMachineautomatiseringAfstandsonderhoudExterne diagnoseTestapparatuur

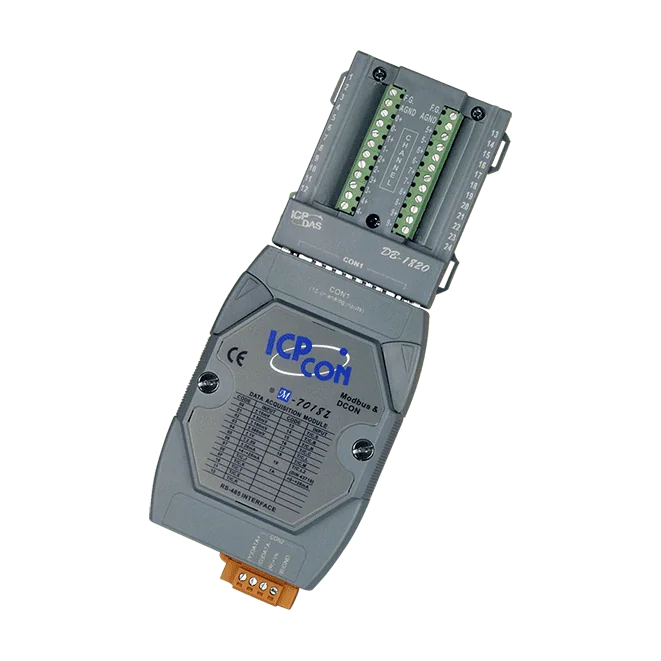

10-kanaals thermokoppelingangsmodule met DCON- en Modbus-protocollen (grijze behuizing). Inclusief DB-1820 dochterbord en kunststof DIN-rail (4PAPP-006-G).
