Redundante ringswitches

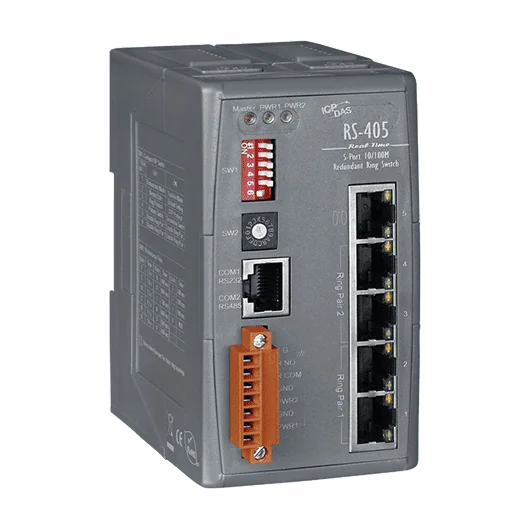

De RS-405 CR is een industriële Ethernet-switch met vijf poorten, ontworpen voor real-time redundante ringnetwerken. Elke RJ-45-poort onderhandelt automatisch op 10 of 100 Mbps en past zich aan aan crossover- of straight-through-bekabeling, zodat de switch zonder softwareconfiguratie geïnstalleerd kan worden. Ringredundantie wordt verzorgd door de ingebouwde ICP DAS Cyber-Ring-techniek, die kan herstellen van een storing in een koperen verbinding in ongeveer 20 ms.Store-and-forward-schakeling, 2048 MAC-adressen en 1 Mbit framebuffergeheugen ondersteunen stabiele werking in drukke besturingsnetwerken. Twee geïsoleerde gelijkspanningsingangen (+10 ~ +30 VDC) kunnen tegelijkertijd op actieve voedingsbronnen worden aangesloten, waardoor het apparaat blijft werken als één voeding uitvalt. Een relaisuitgang meldt storingen in de dubbele voeding of in de netwerkverbinding aan het besturingssysteem.Instellingen worden gemaakt met DIP-schakelaars voor de redundantiemodus en de maximale hersteltijd. De kunststof DIN-rail-behuizing meet 65 x 120 x 99 mm en werkt van -40 °C tot +75 °C. Dit model voldoet aan RoHS.ToepassingenIndustriële besturings- en automatiseringsnetwerkenRedundante Ethernet-ringtopologieën

RS-405AFCS-T is een 5-poorts industriële Ethernet-switch zonder beheer voor het opbouwen van realtime redundante ringnetwerken. Hij beschikt over drie 10/100Base-TX RJ-45-poorten en twee 100Base-FX single-mode glasvezelpoorten met SC-connectors, zodat een ring grotere afstanden kan overbruggen dan met koper alleen mogelijk is. De ingebouwde Cyber-Ring-techniek laat meerdere switches een redundante ring vormen, met herstel na een storing op een kopersegment in ongeveer 20 ms.De configuratie is eenvoudig en vereist geen softwareinstallatie. De redundantiemodus en de maximale hersteltijd worden ingesteld met DIP-schakelaars, en het toestel accepteert tegelijkertijd twee gelijkspanningsbronnen, zodat de ene de andere kan back-uppen. Een relaisuitgang signaleert een spanningsuitval of een storing in de netwerkverbinding. Modbus/RTU- en Modbus/TCP-bewaking op afstand wordt ondersteund, evenals een Modbus OPC-server.Deze bestelcode, RS-405AFCS-T CR, is de RoHS-gelijste versie van het single-mode SC-glasvezelmodel. Het toestel werkt van -30 °C tot +75 °C en wordt op een DIN-rail gemonteerd in een kunststof behuizing met IP30-classificatie.ToepassingenIndustriële besturings- en automatiseringsnetwerkenRedundante Ethernet-ringtopologieënGlasvezelverbindingen over grote afstand binnen een industrieel Ethernet-netwerk

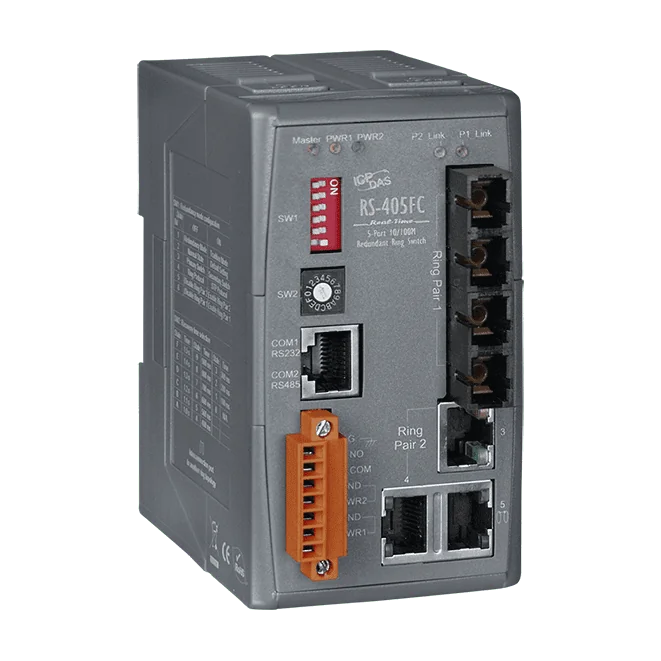

De RS-405FC CR is een 5-poorts industriële Ethernet-switch voor het opbouwen van redundante ringnetwerken in industriële besturing en automatisering. Hij combineert drie afgeschermde RJ-45 10/100Base-TX koperpoorten met twee 100Base-FX multimode glasvezelpoorten voorzien van SC-connectoren, zodat een ring in één apparaat koper- en glasvezeltrajecten kan combineren.Redundantie is ingebouwd via de Cyber-Ring-techniek; STP is eveneens beschikbaar als redundantiestrategie. Het herstel na een storing op een kopervERBINDING bedraagt doorgaans ongeveer 20 ms. De switch vereist geen softwareconfiguratie: de redundantiemodus en de maximale herstelTijd worden ingesteld met DIP-schakelaars op het apparaat.Twee DC-ingangen accepteren +10 VDC tot +30 VDC en kunnen tegelijkertijd op actieve voedingsbronnen worden aangesloten, zodat de ene bron de andere kan back-uppen. Een relaisuitgang signaleert een voedingsstoring of een storing van de dubbele voeding of de netwerkverbinding. Het apparaat is ontworpen voor montage op een DIN-rail en is geschikt voor gebruik van 0 °C tot +70 °C.ToepassingenIndustriële besturings- en automatiseringsnetwerkenRedundante Ethernet-ringtopologieën die koper- en multimode glasvezeltrajecten combinerenExterne bewaking van de ringstatus via Modbus

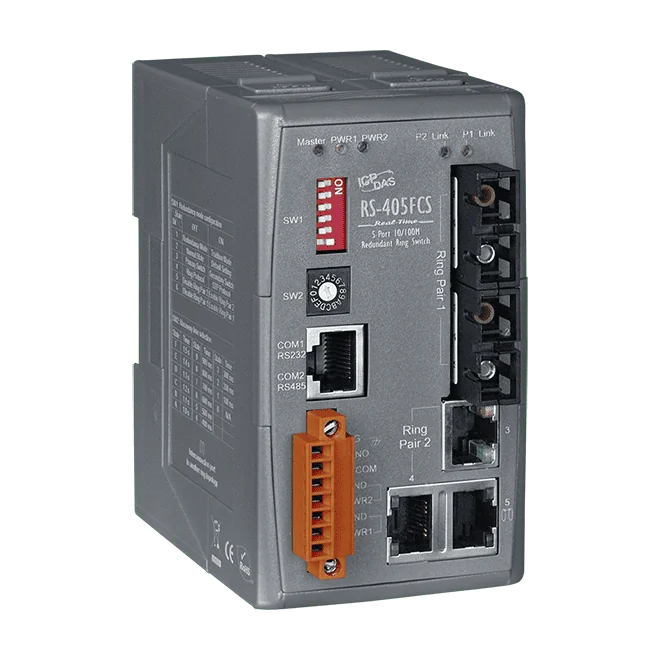

De RS-405FCS is een industriële Ethernet-switch met vijf poorten, ontworpen voor redundante ringtopologieën. Hij biedt drie afgeschermde RJ-45-poorten voor 10/100Base-TX en twee singlemode SC-glasvezelpoorten voor 100Base-FX. Dankzij de ingebouwde Cyber-Ring-techniek kunnen meerdere switches een redundante ring vormen; bij een storing in een koperen verbinding wordt die binnen ongeveer 20 ms gedetecteerd en hersteld.Voor de inbedrijfstelling is geen software nodig. Volgens de bron zijn één of twee DIP- of draaischakelaarinstellingen voldoende om het apparaat in gebruik te nemen. Twee redundante voedingsingangen accepteren +10 ~ +30 VDC, en een relaisuitgang signaleert een voedingsstoring of een storing in de netwerkverbinding. Ook externe bewaking via Modbus en ondersteuning van een Modbus OPC Server zijn inbegrepen.De glasvezelpoorten ondersteunen singlemode-werking over maximaal 30 km in full duplex, waarbij 9/125-glasvezel wordt aanbevolen. Het apparaat werkt van 0 °C tot +70 °C en is ontworpen voor montage op een DIN-rail.ToepassingenIndustriële besturings- en automatiseringsnetwerken op basis van EthernetRedundante Ethernet-ringnetwerken waarin singlemode-glasvezelverbindingen vereist zijn

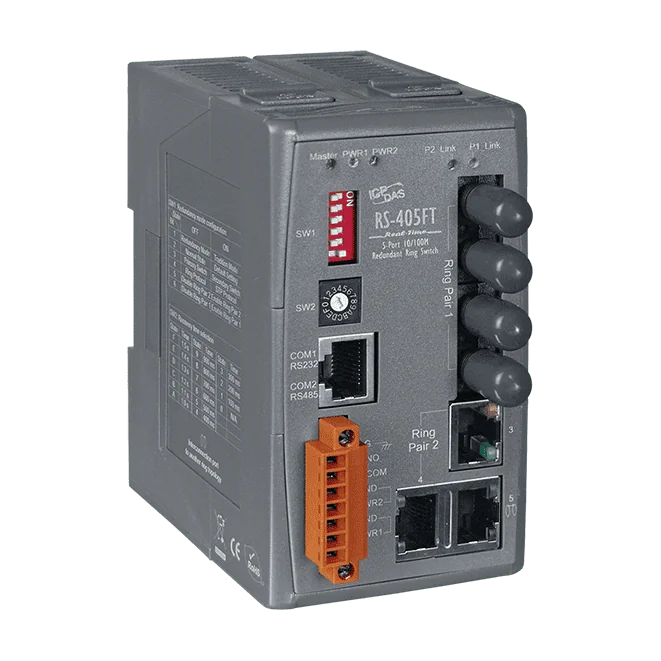

De RS-405FT CR is een op DIN-rail gemonteerde industriële Ethernet-switch die koper- en glasvezelsegmenten koppelt in een redundante ring. Hij combineert drie 10/100Base-TX RJ-45-poorten met twee 100Base-FX multi-mode ST-glasvezelpoorten en gebruikt de ingebouwde Cyber-Ring-techniek naast STP om een redundante ringtopologie te vormen.Kies dit model wanneer een ring multi-mode glasvezelverbindingen nodig heeft en snel moet herstellen na een storing in een kopervERBINDING, wat de bron op ongeveer 20 ms stelt. Redundante voedingsingangen van +10 VDC tot +30 VDC en een relaisalarmuitgang helpen bij het bewaken van voeding en netwerkstoringen. Modbus/RTU- en Modbus/TCP-bewaking op afstand wordt ondersteund, en het apparaat wordt geconfigureerd via DIP-schakelaars in plaats van via software.De switch is ontworpen voor bedrijf van 0 °C tot +70 °C en is ondergebracht in een kunststof behuizing met IP30-bescherming. De isolatiewaarde van 1500 Vrms en de certificeringen CE, UKCA, FCC, RoHS en WEEE worden vermeld in de brongegevens.ToepassingenIndustriële regel- en automatiseringsnetwerkenRedundante Ethernet-ringnetwerken die multi-mode glasvezelverbindingen vereisen

De RS-408 CR is een 8-poorts Ethernet-switch voor het opbouwen van redundante ringnetwerken op 10/100Base-TX koperen verbindingen. De ingebouwde Cyber-Ring-techniek maakt het mogelijk om meerdere switches tot één ring te koppelen, waarbij storingen in koperen verbindingen doorgaans binnen ongeveer 20 ms worden gedetecteerd en hersteld.De configuratie beperkt zich tot DIP-schakelaarinstellingen voor de redundantiemodus en de maximale herstelTijd, zodat geen softwareconfiguratie nodig is. Twee gelijkstroomvoedingen kunnen tegelijkertijd worden aangesloten op actieve +10 VDC ~ +30 VDC bronnen; bij uitval van de ene voeding neemt de andere het over. Een relaisuitgang meldt voedings- of netwerkverbindingsstoringen aan het besturingssysteem.De externe status kan worden uitgelezen via Modbus/TCP of Modbus/RTU, en het apparaat ondersteunt een Modbus OPC Server. Het bedrijfstemperatuurbereik van -40 °C ~ +75 °C en de montage op een DIN-rail maken het geschikt voor installatie in kasten in zware omgevingen.ToepassingenRedundante Ethernet-ringnetwerken in industriële automatiseringIndustriële Ethernet-aansluiting in kasten met Modbus-bewaking

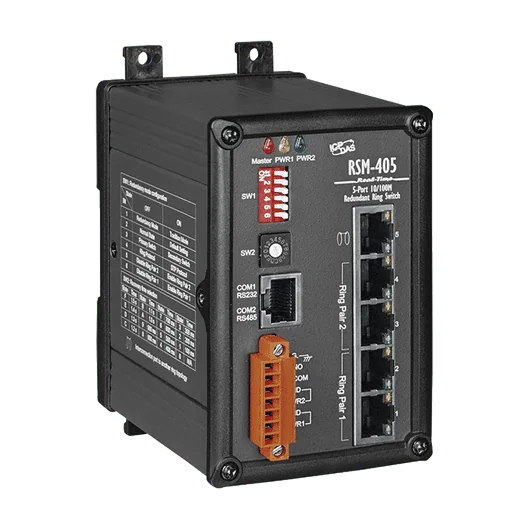

De RSM-405 CR is een industriële Ethernet-switch met 5 poorten, bedoeld voor het opbouwen van redundante ringnetwerken. De switch maakt gebruik van de Cyber-Ring-technologie van ICP DAS, waardoor meerdere switches samen een ring kunnen vormen. Bij een storing in een koperen verbinding wordt de ring doorgaans binnen circa 20 ms hersteld, wat voor de meeste toepassingen onmerkbaar is.Elke RJ-45-poort ondersteunt 10/100Base-TX met auto-negotiation en automatische MDI/MDI-X-kruisdetectie. De redundantiemodus en de maximale hersteltijd worden ingesteld met DIP-schakelaars, zodat het apparaat zonder softwareconfiguratie in bedrijf kan worden gesteld. De twee gelijkstroomingangen kunnen tegelijkertijd worden aangesloten, en een relaisuitgang meldt een uitval van een voeding of een netwerkverbinding.De metalen behuizing heeft een IP30-classificatie en werkt van -40 °C tot +75 °C. De bestelcode CR omvat de wandmontageset 4SNPNA010021G, en het apparaat kan ook op een DIN-rail worden gemonteerd.ToepassingenRedundante Ethernet-ringnetwerken in industriële besturing en automatiseringIndustriële Ethernet-backbones die snel herstel na een storing in een koperen verbinding vereisenInstallaties die via relais een alarmsignaal bij voedingsuitval of netwerkstoring nodig hebben

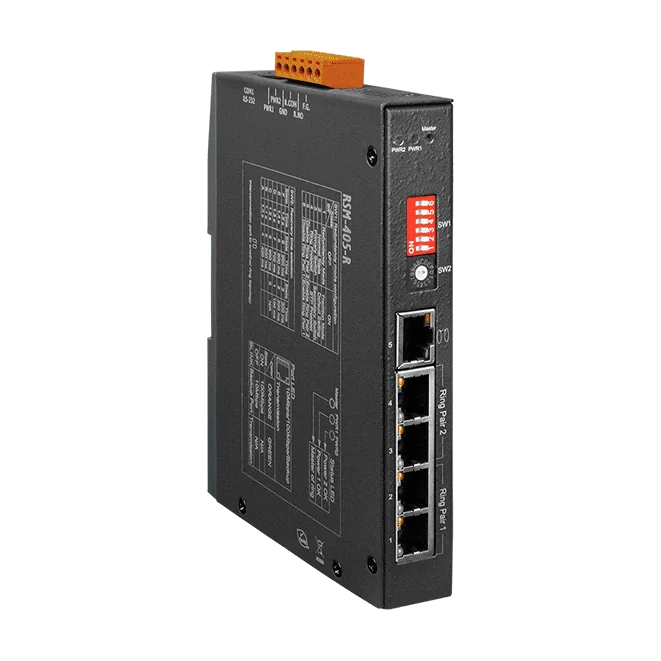

RSM-405-R is een industriële Ethernet-switch met 5 poorten van het type 10/100Base-TX, ontworpen voor redundante ringtopologieën. De ingebouwde Cyber-Ring-techniek maakt het mogelijk meerdere switches tot een ring te koppelen. Een storing in een koperen verbinding wordt doorgaans binnen ongeveer 20 ms gedetecteerd en hersteld, wat voor de meeste toepassingen betekent dat het proces zonder zichtbare onderbreking doorloopt.Elke RJ-45-poort onderhandelt automatisch tussen 10 en 100 Mbps en ondersteunt automatische MDI/MDI-X-kruising, zodat de bekabeling niet op het apparaat afgestemd hoeft te worden. De configuratie blijft eenvoudig: na de installatie stellen een of twee DIP- of draaischakelaars de redundantiemodus en de maximale hersteltijd in, zonder softwarematige instelling.Het apparaat accepteert twee gelijktijdig aangesloten gelijkspanningsvoedingen, zodat bij uitval van één ingang de andere bron de voeding overneemt. Een relaisuitgang signaleert uitval van de dubbele voeding of van netwerkverbindingen. De metalen behuizing en het brede bedrijfstemperatuurbereik van -40 ~ +75 °C maken de switch geschikt voor veeleisende kastomgevingen.ToepassingenNetwerken voor industriële regeling en automatiseringRedundante Ethernet-ringtopologieën

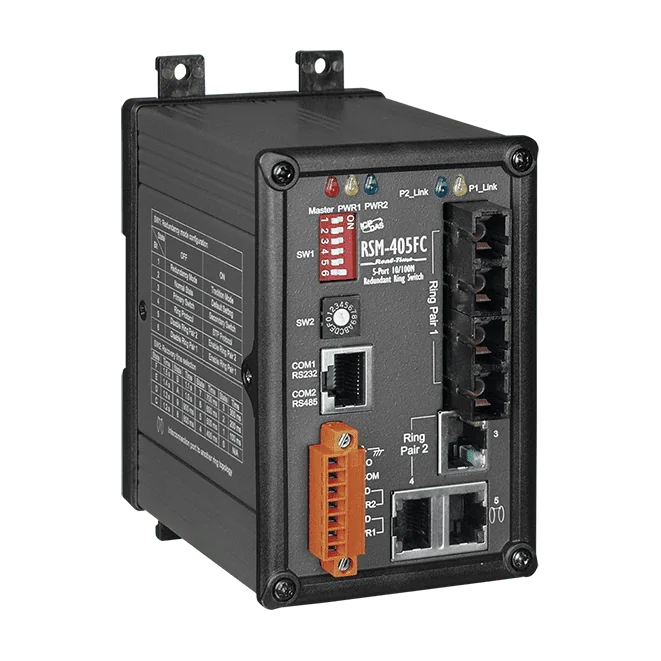

De RSM-405FC is een industriële Ethernet-switch met vijf poorten voor het opbouwen van redundante ringtopologieën in besturings- en automatiseringsnetwerken. Drie afgeschermde RJ-45-poorten werken op 10/100Base-TX, en twee 100Base-FX-poorten gebruiken multimode glasvezel met SC-connectoren, zodat een ring grotere afstanden tussen kasten of gebouwen kan overbruggen.De ingebouwde Cyber-Ring-techniek laat meerdere switches een redundante ring vormen. Een storing op een koperverbinding wordt doorgaans binnen ongeveer 20 ms gedetecteerd en hersteld. De redundantiemodus en de maximale herstelTijd worden ingesteld met DIP-schakelaars, en het apparaat accepteert tegelijkertijd twee DC-voedingen, waarbij de tweede als reserve dient wanneer de eerste uitvalt. Een relaisuitgang signaleert storingen in de voeding of in de netwerkverbinding.De bestelcode RSM-405FC CR bevat de wandmontageset 4SNPNA010021G, zodat de switch op een DIN-rail kan worden gemonteerd of aan een wand kan worden bevestigd. De metalen behuizing heeft een IP30-classificatie en werkt van 0 °C tot +70 °C.ToepassingenIndustriële besturings- en automatiseringsnetwerkenRedundante ringtopologieën voor Ethernet-besturingssystemenMet glasvezel gekoppelde Ethernet-segmenten in industriële installaties

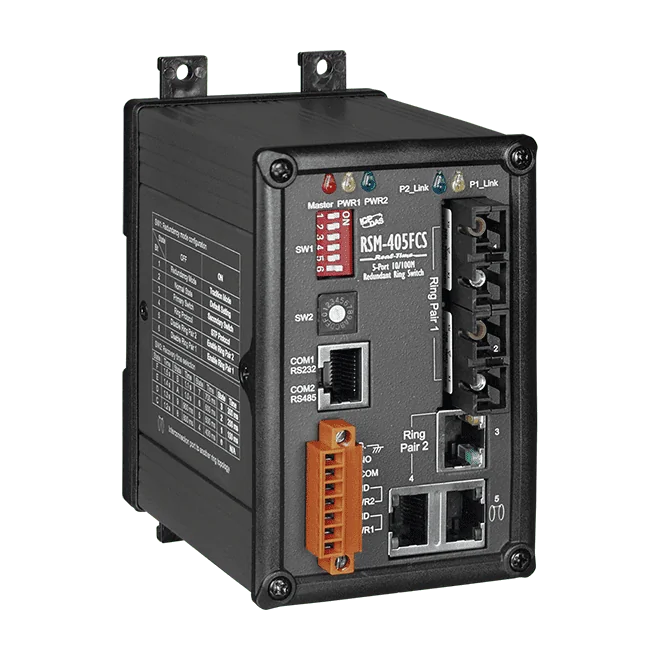

RSM-405FCS is een industriële Ethernet-switch met 5 poorten, bedoeld voor redundante ringnetwerken. Hij combineert drie 10/100Base-TX koperen poorten met een 2-poorts 100Base-FX singlemode glasvezel-uplink met SC-connectoren. Met de ingebouwde Cyber-Ring-techniek kunnen meerdere switches een zelfherstellende ring vormen. Ingenieurs kiezen deze switch wanneer een regelnetwerk snel moet herstellen bij een linkstoring, over een combinatie van koper en glasvezel voor grote afstanden.De configuratie is eenvoudig gehouden. De poorten beschikken over automatische MDI/MDI-X-crossover, en de redundantiemodus en de maximale hersteltijd worden ingesteld met DIP-schakelaars. Het toestel accepteert redundante voedingsingangen van +10 VDC tot +30 VDC, en een relaisuitgang meldt een voedingsstoring of een netwerklinkfout aan het regelsysteem.De metalen behuizing heeft een IP30-classificatie en werkt van 0 °C tot +70 °C. Montage is mogelijk op een DIN-rail of aan de wand, en de wandmontagebeugel wordt bij deze bestelcode meegeleverd. Op afstand bewaken is mogelijk via Modbus/RTU en Modbus/TCP, met ondersteuning voor een Modbus OPC Server.ToepassingenIndustriële besturing en automatiseringRedundante Ethernet-ringnetwerken

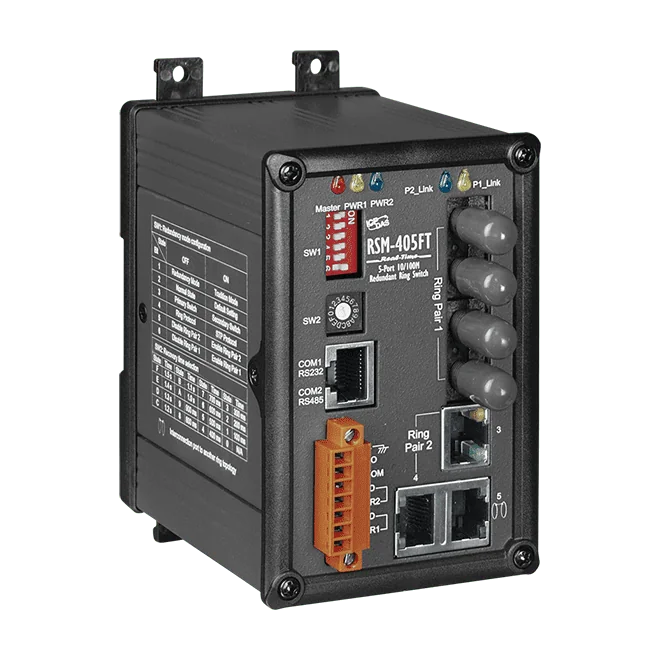

De RSM-405FT CR is een industriële Ethernet-switch met vijf poorten, ontworpen voor redundante ringtopologieën. Drie afgeschermde RJ-45 koperpoorten (10/100Base-TX) bevinden zich naast twee 100Base-FX multimode-poorten met ST-connectoren, zodat het toestel koper- en glasvezelsegmenten in dezelfde ring kan verbinden. De ingebouwde Cyber-Ring-techniek stelt meerdere switches in staat een redundante ring te vormen, en een storing op een koperverbinding wordt doorgaans binnen ongeveer 20 ms gedetecteerd en hersteld.De configuratie blijft eenvoudig: de redundantiemodus en de maximale herstelTijd worden ingesteld via DIP-schakelaars in plaats van via software. Er kunnen twee DC-voedingsingangen tegelijk worden aangesloten, en een relaisuitgang signaleert een voedings- of linkstoring. Voor integratie met supervisory-systemen worden Modbus-bewaking op afstand en een Modbus OPC-server ondersteund.De metalen behuizing heeft een IP30-classificatie en kan op een DIN-rail of aan de wand worden gemonteerd. De bestelcode bevat de wandmontagekit 4SNPNA010021G. Het bedrijfstemperatuurbereik is 0 ~ +70 °C, geschikt voor omgevingen binnen dat bereik.ToepassingenIndustriële besturings- en automatiseringsnetwerkenRedundante Ethernet-ringtopologieën met koper- en glasvezelsegmenten

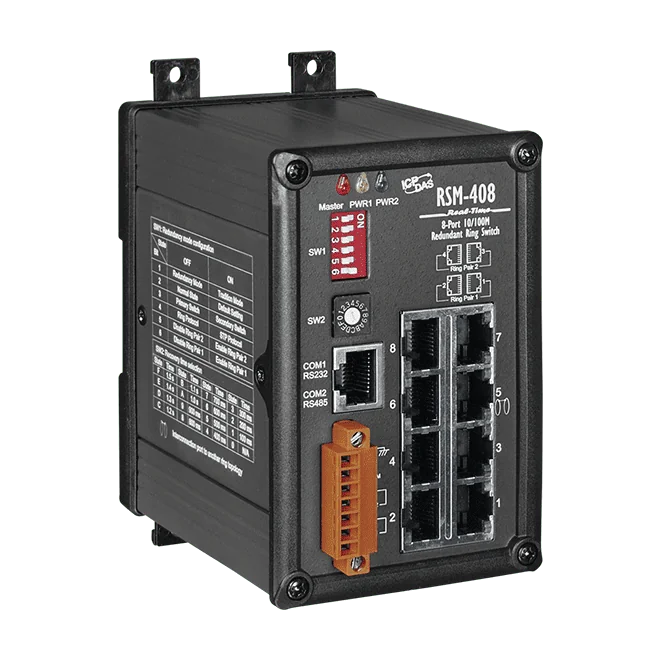

De RSM-408 CR is een redundante Industriële Ethernet-ringswitch met 8 poorten voor 10/100Base-TX-netwerken. Elke RJ-45-poort onderhandelt tussen 10 en 100 Mbps en past zich automatisch aan tussen MDI- en MDI-X-bedrading, zodat de bekabeling eenvoudig blijft. Dankzij de ingebouwde Cyber-Ring-techniek kunnen meerdere switches een redundante ring vormen. Een storing in een koperen verbinding wordt doorgaans binnen ongeveer 20 ms gedetecteerd en hersteld.Voor de configuratie is geen software nodig. De redundantiemodus en de maximale hersteltijd worden ingesteld met DIP-schakelaars, en het apparaat is direct bedrijfsklaar zodra de DIP-instellingen zijn gemaakt. Twee DC-ingangen kunnen tegelijkertijd op actieve voedingsbronnen worden aangesloten. Als de ene uitvalt, blijft de switch dus draaien op de andere. Een relaisuitgang geeft een waarschuwing bij uitval van de voeding of van de netwerkverbinding. Ondersteuning voor Modbus/RTU en Modbus/TCP maakt externe bewaking mogelijk, ook via de Modbus OPC Server.De metalen behuizing heeft een IP30-classificatie en is geschikt voor bedrijf van -40 °C tot +75 °C. De RSM-408 CR wordt geleverd met de wandmontageset 4SNPNA010021G en kan ook op een DIN-rail worden geïnstalleerd.ToepassingenRedundante industriële Ethernet-ringnetwerkenExterne bewaking van de switchstatus via Modbus
