Signaalconditioners (SG-3000)

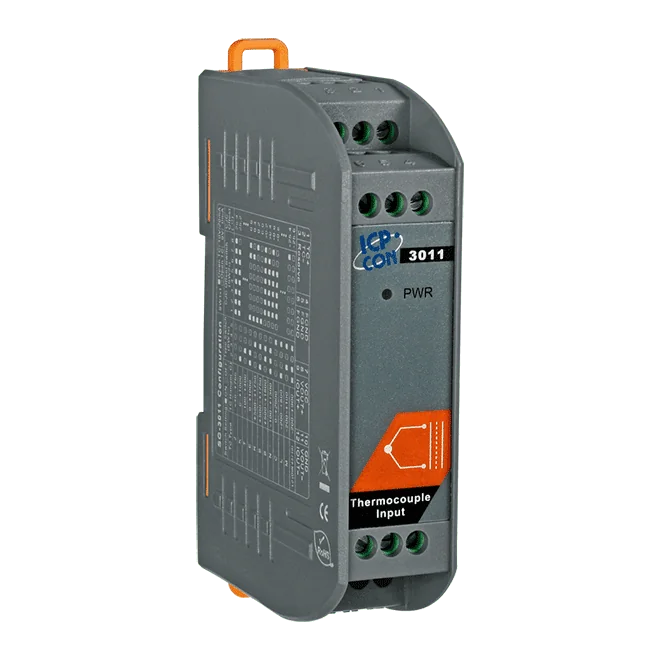

De SG-3011-G CR zet een thermokoppelsignaal om in een standaard analoge uitgang voor besturings- en bewakingssystemen. Een microprocessorgestuurde 24-bit A/D-omzetter bemonstert zowel het thermokoppel als de koude-junctie-ingang, en de lezing wordt gelinealiseerd en gecompenseerd voor de koude junctie.De module accepteert een ruime selectie thermokoppeltypen, waaronder J, K, T, E, R, S, B, N, C, L, M en L2 (DIN43710). De CJC-offset is instelbaar, open thermokoppeldetectie is aanwezig en de responstijd is instelbaar tussen 0,5 ms en 100 ms.Drievoudige isolatie met een nominale waarde van 1000 VDC, met een intern geïsoleerde voeding voor de ingang- en uitgangscircuitsBescherming tegen omgekeerde polariteit op de voedingsingang (+10 ~ +30 VDC)Dankzij de behuizing voor DIN-rail en het bedrijfsbereik van -25 ~ +75 °C is de module geschikt voor gebouwautomatisering, fabrieksautomatisering en machineautomatisering, evenals voor remote maintenance, remote diagnose en testapparatuur.ToepassingenGebouwautomatiseringFabrieksautomatiseringMachineautomatiseringRemote maintenanceRemote diagnoseTestapparatuur

De SG-3011H-G zet een thermokoppelingang om in een gestandaardiseerd analoog uitgangssignaal voor gebruik in regel- en bewakingssystemen. Een door microprocessor aangestuurde 24-bit A/D-converter bemonstert het thermokoppel en de ingang voor koudelascompensatie, waarna linearisatie en koudelascompensatie op de meetwaarde worden toegepast. De module ondersteunt twaalf thermokoppeltypen, van J en K tot R, S, B en het DIN43710 L2-type.De responstijd is via een schakelaar instelbaar tussen 0,5 ms en 100 ms, zodat de module kan worden ingesteld op snel veranderende signalen of op langzamere, stabielere metingen. Instelbare CJC-offset en detectie van een open thermokoppel ondersteunen de inbedrijfstelling en foutdiagnose. De intern geïsoleerde voeding voor de ingangs- en uitgangscircuits biedt driedelige isolatie met een nominale waarde van 1000 VDC.De module wordt op een standaard DIN-rail gemonteerd en is gespecificeerd voor een bedrijfsbereik van -25 ~ +75 °C, waardoor hij geschikt is voor kasten in veeleisende omgevingen. De 0 ~ 10 VDC- en 0 ~ 20 mA-uitgangen hebben een resolutie van 12 bit en een nauwkeurigheid van ±0,1% van FSR.ToepassingenGebouwautomatiseringFabrieksautomatiseringMachineautomatiseringOnderhoud op afstandDiagnose op afstandTestapparatuur

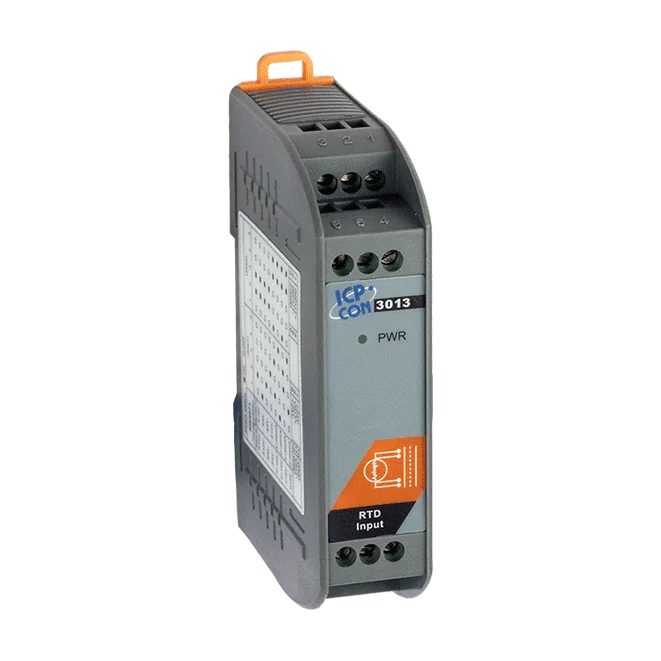

De SG-3013-G CR conditioneert het signaal van één RTD-sensor en levert het als standaard spannings- of stroomuitgang voor regel- en bewakingsapparatuur. Hij accepteert Pt100-, Ni 120- en Pt1000-sensoren, en met interne configuratieschakelaars kunnen het ingangs- en uitgangsbereik worden aangepast zonder de hardware te wijzigen.Galvanische scheiding en nauwkeurigheid: Ingang, uitgang en voeding zijn onderling gescheiden door 1000 VDC driewegisolatie, en de module behaalt een nauwkeurigheid van ±0,1% van het volledige bereik met een responstijd van 100 ms. De module is geschikt voor bedrijf van -25 °C tot 75 °C, waardoor hij geschikt is voor installaties met een breed temperatuurbereik.Installatie: De module wordt op een standaard DIN-rail gemonteerd in een behuizing van 25 mm x 114 mm x 70 mm. De voedingsingang is voorzien van bescherming tegen omgekeerde polariteit, en de bestelcode is vermeld als RoHS-conform.

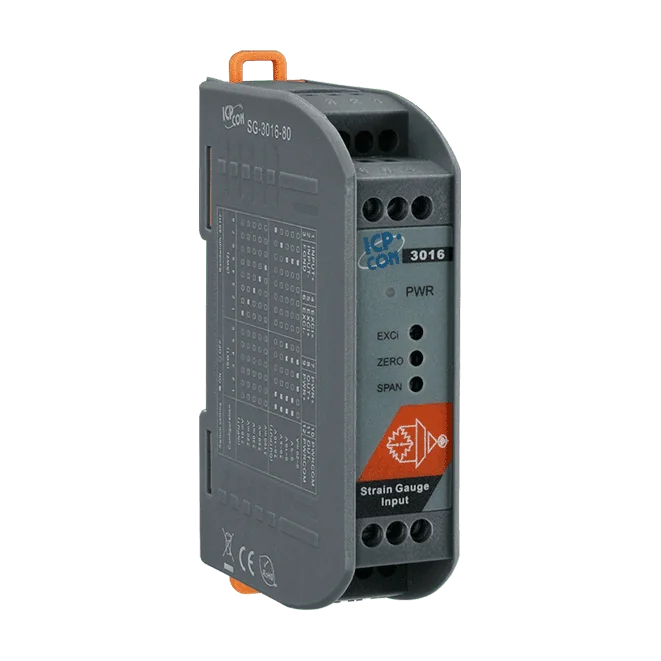

De SG-3016-80-G CR is een signaalconditioneringsmodule die een spanningsingang op millivoltniveau omzet naar een spannings- of stroomuitgang voor de rest van het regelsysteem. Hij is geschikt voor ingenieurs die signalen van het rekstrookjestype op een DIN-rail willen conditioneren zonder zelf een maatwerkinterface te bouwen.Het ingangs- en uitgangsbereik worden ingesteld via interne configuratieschakelaars, waardoor dezelfde module past bij verschillende sensorbereiken en regelaaringangen. Drie VR's (Zero, Span en Exci) maken het mogelijk de nauwkeurigheid van het ingangs- en uitgangsbereik te kalibreren, en een LED geeft aan of de module correct functioneert. De typische bandbreedte bedraagt 80 Hz.Driedelige isolatie van 1000 VDC scheidt ingang, uitgang en voeding, en de module werkt op een voeding van +10 ~ +30 VDC met bescherming tegen omgekeerde polariteit. De -G-variant wordt vermeld als RoHS-conforme signaalconditioner voor rekstrookjes.ToepassingenSignaalconditionering van rekstrookjesOmzetting van sensorsignalen op laag millivoltniveau naar standaard spannings- of stroomuitgangenGeïsoleerde signaalconditionering in industriële regelkasten

SG-3016-G CR is een signaalconditioneermodule voor DIN-rail die een spanningsingang op millivoltniveau omzet naar een standaard spannings- of stroomuitgang voor PLC's, dataacquisitiesystemen en andere regelapparatuur. Het ingangsbereik van ±10 mV tot ±100 mV kan via interne configuratieschakelaars worden afgestemd op uitgangen van ±5 V, ±10 V, 0~5 V, 0~10 V of 0~20 mA.Ingang-, uitgang- en voedingscircuits zijn gescheiden door 1000 VDC driewegisolatie, wat aardlussen helpt voorkomen en nageschakelde apparatuur beschermt tegen storingen. Een geïntegreerde excitatiespanningsuitgang van 1 tot +10 VDC, belastbaar tot 20 mA, ondersteunt brugsensoren. Drie potentiometers (Zero, Span en Exci) maken het mogelijk het ingangs- en uitgangsbereik te kalibreren voor een nauwkeurigheid van ±0,1% van het volledige bereik.Nauwkeurigheid van ±0,1% van het volledige bereik, doorgaans 600 Hz bandbreedteLED-indicator voor voedings- en communicatiestatusBescherming tegen omgekeerde polariteit op de voeding van +10 tot +30 VDCBedrijfstemperatuur -25 °C tot 75 °C, relatieve vochtigheid 5 tot 95% niet-condenserendToepassingenSignaalconditionering van rekstrookjesOmzetting van laagspanningssignalen van millivoltsensoren naar standaard spannings- of stroomsignalen voor regel- en bewakingssystemenGeïsoleerde signaaloverdracht tussen sensoren en industriële regelaars

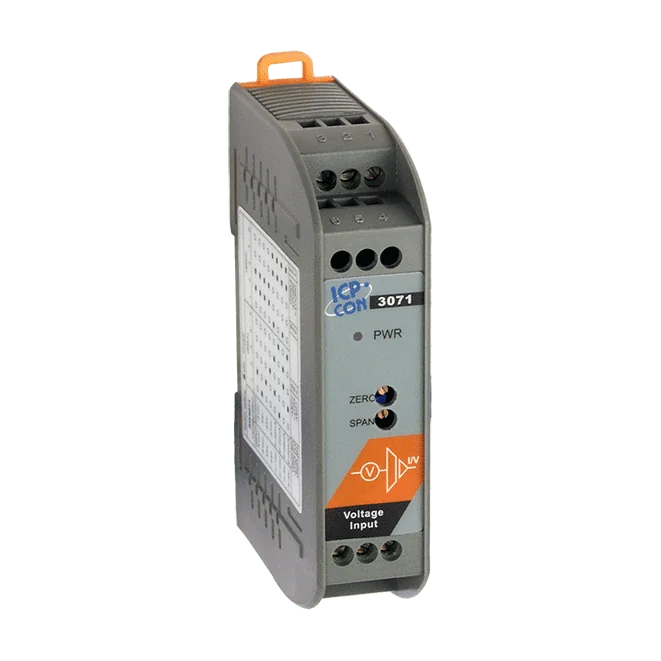

De SG-3071-G CR zet een DC-spanningsingang om in een spannings- of stroomuitgang. Hij accepteert bipolaire (±5 V, ±10 V) of unipolaire (0 ~ 5 V, 0 ~ 10 V) ingangsbereiken, en de ingangs- en uitgangsbereiken worden geselecteerd via interne configuratieschakelaars, zodat er geen herprogrammering nodig is.Ingang-, uitgang- en voedingscircuits zijn gescheiden door 1000 VDC driewegisolatie. Twee VR's (Zero en Span) maken het mogelijk de nauwkeurigheid van het ingangs- en uitgangsbereik te kalibreren, en een LED toont of de module correct werkt. De module wordt op een standaard DIN-rail gemonteerd en is gespecificeerd voor een bedrijfsbereik van -25 °C ~ 75 °C.Spanningsuitgang past bij bipolaire ingang; stroomuitgang past bij unipolaire ingang.Typische bandbreedte is 1 KHz.ToepassingenOmzetten van DC-spanningssignalen naar standaard spannings- of stroomsignalenSignaalisolatie tussen ingang-, uitgang- en voedingscircuitsKoppelen van spanningsbronnen aan stroomlusingangen in industriële omgevingen met een breed temperatuurbereik

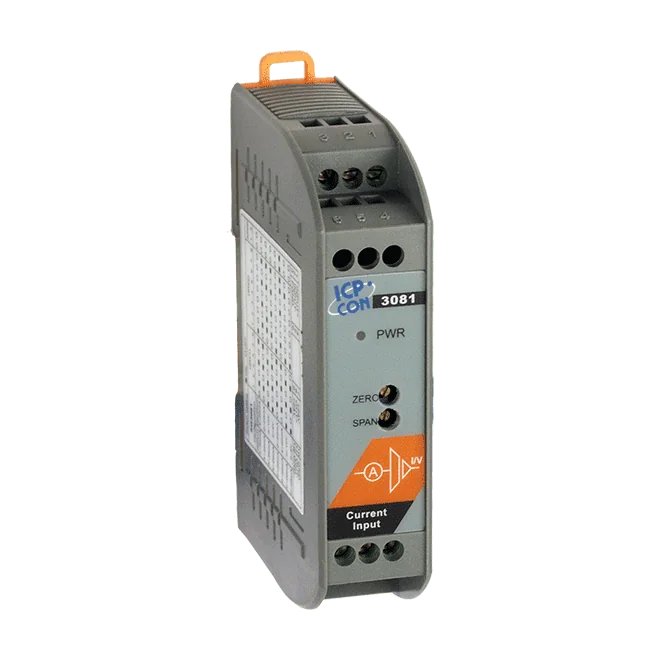

De SG-3081-G verwerkt een unipolaire gelijkstroomingang van 0 tot 20 mA of 4 tot 20 mA en levert een uitgangssignaal van 0 tot 5 VDC, 0 tot 10 VDC, 0 tot 20 mA of 4 tot 20 mA. Ingang, uitgang en voeding zijn onderling gescheiden met 1000 VDC, wat helpt om de signaalpaden schoon te houden in industriële installaties met veel storing.Ingangs- en uitgangsbereik worden ingesteld met interne configuratieschakelaars, zodat dezelfde module zonder hardwarewijziging op verschillende regelaars kan worden aangesloten. Twee potentiometers, gemarkeerd als Zero en Span, maken het mogelijk de nauwkeurigheid van het gekozen bereik fijn af te stellen, en een LED geeft aan dat de module correct werkt.Geschikt voor ingenieurs die een gescheiden stroom-naar-spanning- of stroom-naar-stroomconversie op een DIN-rail nodig hebben.ToepassingenOmzetten van 0/4 tot 20 mA sensor- of transmittersignalen naar 0 tot 5 V- of 0 tot 10 V-ingangenGescheiden stroom-naar-stroomsignaalconversie tussen besturingssystemen

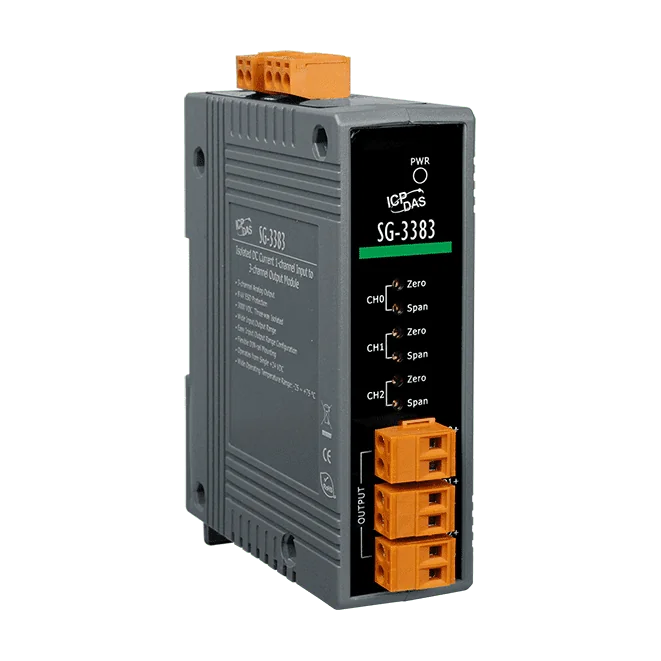

SG-3383 CR is een gelijkstroomsignaalsplitter die één ingang van 4 tot 20 mA accepteert en drie optisch gescheiden uitgangen van 4 tot 20 mA levert, elk lineair gerelateerd aan de ingang. Het is een kosteneffectieve manier om één processignaal naar drie afzonderlijke apparaten te sturen.De ingang wordt gefilterd, versterkt en gesplitst voordat het signaal via een optokoppelaar naar de uitgangstrappen gaat. Drievoudige scheiding tussen ingang, uitgang en voeding, samen met 4 kV EFT-bescherming op de voedingslijn en 8 kV ESD-bescherming, helpt bij het elimineren van aardlussen, het onderdrukken van common-modespanning en het reduceren van ruis. Elke uitgang heeft een eigen nul- en spanbreedteregeling voor het kalibreren van de nauwkeurigheid van het uitgangsbereik, en een LED geeft de modulestatus weer.Typische toepassingen zijn het splitsen van een signaal voor regeling en validatie, het scheiden van uitgangsapparaten, of het bieden van redundantie zodat het uitvallen van één apparaat niet de volledige lus buiten werking stelt. De module is ontworpen voor montage op een DIN-rail of aan de wand.ToepassingenGebouwautomatiseringFabrieksautomatiseringMachineautomatiseringOnderhoud op afstandDiagnose op afstandTestapparatuur

De SG-3784M zet vier gelijkstroomsignalen van 4~20 mA om in vier PWM-uitgangen. Elke duty cycle loopt lineair van 1 tot 100% over het ingangsbereik van 4~20 mA, waardoor het een eenvoudige keuze is wanneer een stroomlussignaal een PWM-gestuurde belasting moet aansturen.De PWM-frequentie is instelbaar tussen 600 en 800 Hz en wordt ingesteld met de vier drukknoppen op het voorpaneel. Een monochroom grafisch LCD-scherm van 2,7 inch toont tegelijk de duty ratio en frequentie van alle vier PWM-kanalen, zodat inbedrijfstelling en controle ter plaatse kunnen gebeuren zonder pc. De ingangsnauwkeurigheid bedraagt ±0,1% van het volledige bereik.De immuniteit tegen elektrische storing is ±4 kV voor ESD (contact, per klem) en ±4 kV voor EFT op de voedingsleiding. De module werkt op een voeding van 10 ~ 30 VDC met bescherming tegen omgekeerde polariteit en is te monteren op DIN-rail of wand, met een bedrijfsbereik van -25 ~ +75 °C.ToepassingenVerwarmingssystemen in gebouwenVentilatiesystemenAansturing van servo-ondersteunde membraankleppen

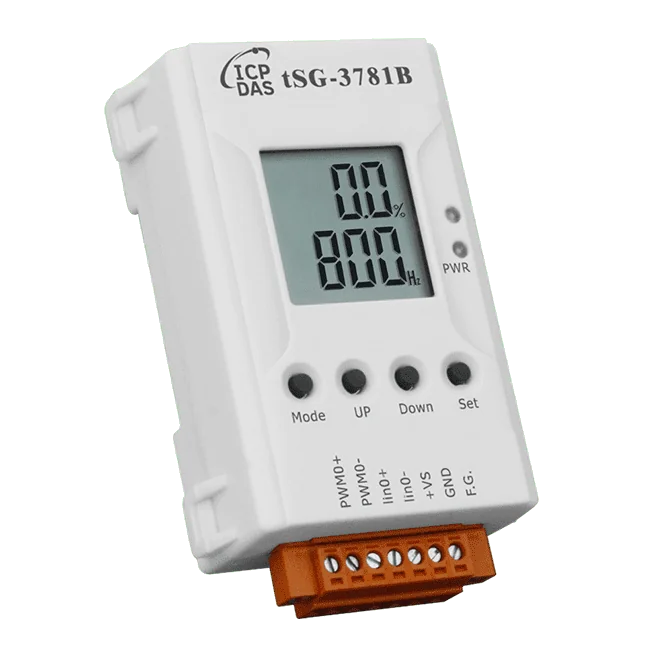

De tSG-3781B neemt één DC-stroomsignaal van 4 ~ 20 mA en zet dit lineair om naar een PWM-uitgang, zodat een stroomlus apparatuur kan aansturen die een pulsbreedtesignaal verwacht. De PWM-dutycycle loopt van 1 tot 100% en de uitgang werkt in continu mode via een source-type trap.De uitgangsfrequentie is instelbaar tussen 600 Hz en 800 Hz met de instelknoppen aan de onderzijde van de module. Een monochroom grafisch LCD met een beeldoppervlak van 26 x 26 mm toont de actuele dutycycle en frequentie.De module is geschikt voor een voedingsspanning van +10 ~ +30 VDC met bescherming tegen omgekeerde polariteit, werkt bij -25 ~ +75 °C en wordt op DIN-rail of wand gemonteerd. Hij is een geschikte keuze voor de regeling van gebouwverwarming en ventilatie, en voor het aansturen van servo-ondersteunde membraanventielen.ToepassingenVerwarmingssysteem in gebouwenVentilatiesysteemAansturing van servo-ondersteunde membraanventielen

De tSG-3781L CR is een enkelkanaals signaalconditioner voor gelijkstroominvoer die een 4 ~ 20 mA-ingangssignaal omzet naar een PWM-uitgang. De PWM-dutycycle loopt van 0% tot 100% en volgt het 4 ~ 20 mA-ingangssignaal lineair, waardoor de module een praktische interface vormt tussen een stroomlussignaal en een PWM-gestuurd apparaat.De uitgangsfrequentie is in te stellen tussen 600 Hz en 800 Hz met de drukknoppen aan de linkerzijde van de module. Een monochroom LCD-scherm toont de dutycycle en de frequentie van de PWM-uitgang, zodat de instellingen ter plaatse kunnen worden gecontroleerd zonder extra gereedschap.Typische toepassingen zijn verwarmings- en ventilatiesystemen in gebouwen en de regeling van servo-ondersteunde membraankleppen.Montage op DIN-rail of wand, met een voedingsingang van 10 ~ +30 VDC.ToepassingenVerwarmingssystemen in gebouwenVentilatiesystemenRegeling van servo-ondersteunde membraankleppen
