Geïsoleerde voedingsmodules (PW-3090)

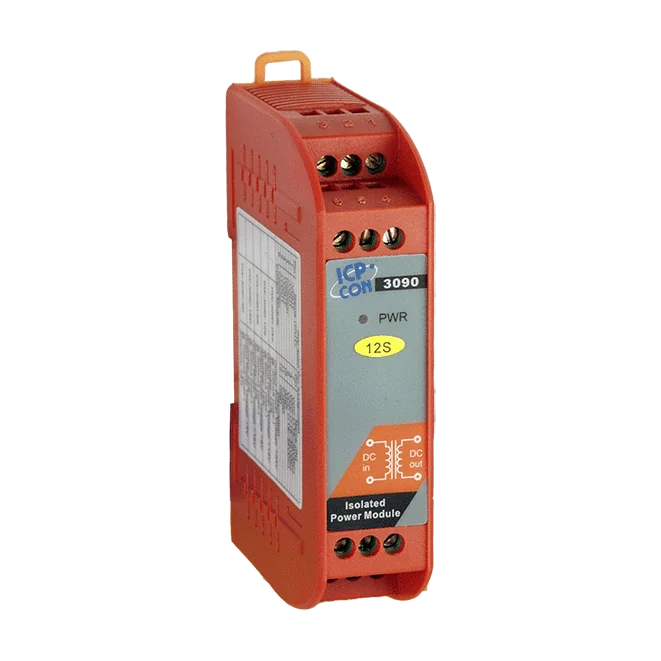

PW-3090-12S-R CR is een DC-naar-DC-voedingsconditioner uit de PW-3090-serie, ontworpen om een stabiele +12 VDC-voeding te leveren vanuit een brede, ongereguleerde bron van 18 ~ 36 VDC. De 1000 VDC-isolatie helpt aangesloten apparaten te beschermen tegen schadelijke invloeden uit de bedrijfsomgeving.De uitgang is gespecificeerd op +12 VDC @ 800 mA (max.) met een nauwkeurigheid van ±2% en een rimpel en ruis van maximaal 100 mVp-p. De module heeft bij maximale belasting een rendement van 83% en is voorzien van kortsluitbeveiliging. De polariteit is unipolair en de lineariteit bedraagt maximaal ±0,5%.De module wordt op een DIN-rail gemonteerd en heeft afmetingen van 25 mm x 114 mm x 70 mm (B x L x H). Hij is geschikt voor een bedrijfstemperatuur van -25 ~ 70 °C en een opslagtemperatuur van -30 ~ 85 °C, bij een luchtvochtigheid van 5 ~ 95%, niet-condenserend. Voor dit model vermelde certificeringen zijn CE, UKCA, FCC, RoHS en WEEE.ToepassingenGalvanische scheiding van de voeding (DC-naar-DC-converter)

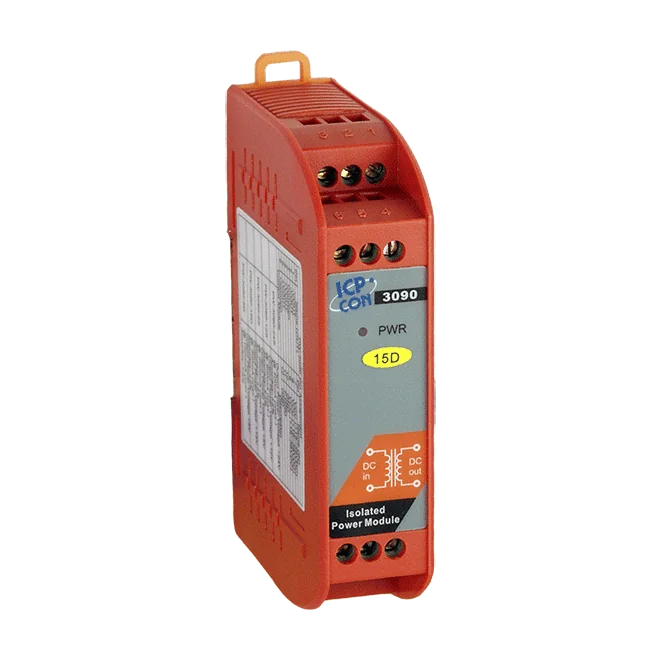

PW-3090-15D-R is een DC-naar-DC-voedingsmodule die een niet-geregelde voeding van 18 ~ 36 VDC omzet naar een bipolaire uitgang van ±15 VDC, met een maximale belasting van 300 mA. Hij is bedoeld voor toepassingen waarin een afzonderlijke, geïsoleerde bipolaire spanningsrail nodig is om gevoelige schakelingen vanuit één gelijkspanningsingang te voeden.De module biedt 1000 VDC isolatie tussen ingang en uitgang, wat aangesloten apparaten beschermt tegen storingen en fouten aan de voedingszijde. De uitgangsnauwkeurigheid is gespecificeerd op ±2%, met een rimpel en ruis van maximaal 100 mVp-p en een lineariteit van maximaal ±0,5%. Kortsluitbeveiliging is standaard aanwezig.Het rendement bedraagt maximaal 83%. De behuizing meet 25 mm x 114 mm x 70 mm (B x L x H) en wordt op een DIN-rail gemonteerd. Het bedrijfstemperatuurbereik is -25 ~ 70 °C, met opslag tussen -30 ~ 85 °C en een luchtvochtigheidstolerantie van 5 ~ 95%, niet-condenserend. Deze bestelcode maakt deel uit van de PW-3090-serie, die ook enkelvoudige uitgangsvarianten bevat, zoals PW-3090-24S-R.ToepassingenVoedingsisolatie (DC-naar-DC-omzetter)

De PW-3090-24S-R is een DC-DC-voedingsconditioner die een ongeregelde voeding van 18 ~ 36 VDC omzet naar een geregelde uitgang van +24 VDC tot 400 mA. Hij is geschikt voor ingenieurs die een schone, geïsoleerde 24 V-voeding nodig hebben voor veldapparatuur, regelaars of I/O-modules wanneer de ingangsvoeding varieert of ruis bevat.De isolatie bedraagt 1000 VDC tussen ingang en uitgang, waardoor de nageschakelde elektronica beschermd blijft tegen storingen aan de ingangszijde. De uitgangsrimpel en -ruis bedragen maximaal 100 mVp-p, met een gelijkspanningsnauwkeurigheid van ±2% en een lineariteit van maximaal ±0,5%. Kortsluitbeveiliging is inbegrepen en het rendement bedraagt maximaal 83%.De module is ontworpen voor montage op een DIN-rail en heeft een bedrijfsbereik van -25 ~ 70 °C, met een opslagbereik van -30 ~ 85 °C. Hij draagt de CE-, UKCA-, FCC-, RoHS- en WEEE-markering, en de compacte afmetingen van 25 mm x 114 mm x 70 mm (B x L x H) maken eenvoudige inbouw in schakelkasten mogelijk.ToepassingenVoedingsisolatie en DC-naar-DC-conversieLevering van een stabiele +24 VDC-voeding vanuit een bron van 18 ~ 36 VDCBescherming van nageschakelde apparaten tegen storingen aan de ingangszijde in schakelkasten

De PW-3090-5D-R is een DC-naar-DC-vermogensconditioner die een niet-geregelde ingang van 18 ~ 36 VDC omzet naar een bipolaire ±5 VDC-uitgang van maximaal 1000 mA. Hij is geschikt voor ingenieurs die een gescheiden voeding met twee rails nodig hebben voor gevoelige signaalconditionering of veldelektronica, met 1000 VDC-isolatie tussen ingang en uitgang.De uitgangskwaliteit wordt gespecificeerd met een rimpel en ruis van maximaal 100 mVp-p, een lineariteit van maximaal ±0,5% en een DC-spanningsnauwkeurigheid van ±2%. Het rendement bedraagt maximaal 83% en er is kortsluitbeveiliging aanwezig. De module meet 25 mm x 114 mm x 70 mm (B x L x H) en wordt op een DIN-rail gemonteerd.Het apparaat is ontworpen voor een bedrijfstemperatuur van -25 ~ 70 °C, een opslagtemperatuur van -30 ~ 85 °C en een vochtigheidsbereik van 5 ~ 95%, niet-condenserend. Het beschikt over CE-, UKCA-, FCC-, RoHS- en WEEE-certificeringen.ToepassingenVoedingsisolatieDC-naar-DC-conversie

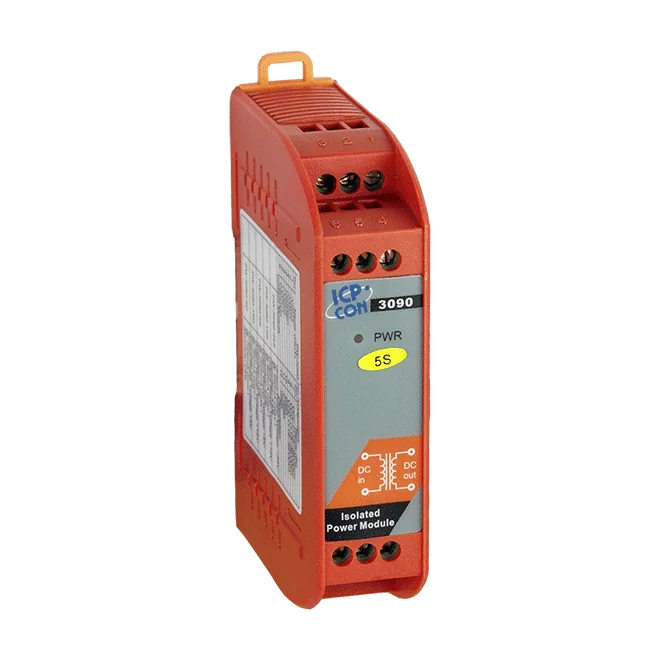

PW-3090-5S-R is een geïsoleerde DC-DC-voedingsconditioner met één uitgang uit de PW-3090-serie. Hij accepteert een ongeregelde ingangsspanning van 18 ~ 36 VDC en levert +5 VDC bij maximaal 2000 mA met een nauwkeurigheid van ±2%, zodat een apparaat kan worden gevoed vanuit een geregelde spanningsrail die de lokale voeding niet rechtstreeks kan leveren.De isolatie van 1000 VDC scheidt de ingangs- en uitgangscircuits, en de module beschikt over kortsluitbeveiliging. Het maximale rendement van 83% en de nominale rimpel en ruis van maximaal 100 mVp-p maken de module geschikt voor vermogenstrappen in compacte regelkasten.De behuizing van 25 mm x 114 mm x 70 mm (B x L x H) wordt op een DIN-rail gemonteerd. De module werkt bij -25 ~ 70 °C en kan worden opgeslagen bij -30 ~ 85 °C, bij een relatieve luchtvochtigheid van 5 ~ 95%, niet-condenserend.ToepassingenVoedingsisolatie (DC-naar-DC-converter)
