M-7018-G 8-kan. thermokoppelingangsmodule, Modbus RTU/DCON

De I-7018 CR is een analoge ingangsmodule met 8 kanalen uit het I-7000-assortiment van remote I/O. Hij accepteert spannings-, stroom- en thermokoppelsignalen en rapporteert metingen via één RS-485-poort met het DCON-protocol, waardoor hij een eenvoudige keuze is voor gedistribueerde sensorbewaking op seriële netwerken.De ingangen zijn configureerbaar als 8 differentiële kanalen, of als 6 differentiële en 2 single-ended kanalen. De spanningsbereiken lopen van ±15 mV tot ±2,5 V, de stroomingangen dekken ±20 mA, 0 ~ +20 mA en +4 ~ +20 mA (voor het laatste is een optionele externe weerstand van 125 Ω nodig), en negen thermokoppeltypen (J, K, T, E, R, S, B, N, C) worden ondersteund. De resolutie van 16 bit en een nauwkeurigheid van ±0,1% van FSR maken hem geschikt voor algemene procesmeting.Een ingebouwde dubbele watchdog en 3000 VDC isolatie binnen de module zorgen ervoor dat de module voorspelbaar blijft in geautomatiseerde installaties. De I-7018 CR wordt geleverd met een blauwe behuizing en werkt op een voeding van +10 ~ +30 VDC met bescherming tegen omgekeerde polariteit, en wordt gemonteerd op een DIN-rail.ToepassingenGebouwautomatiseringFabrieksautomatiseringMachineautomatiseringOnderhoud op afstandDiagnose op afstandTestapparatuur

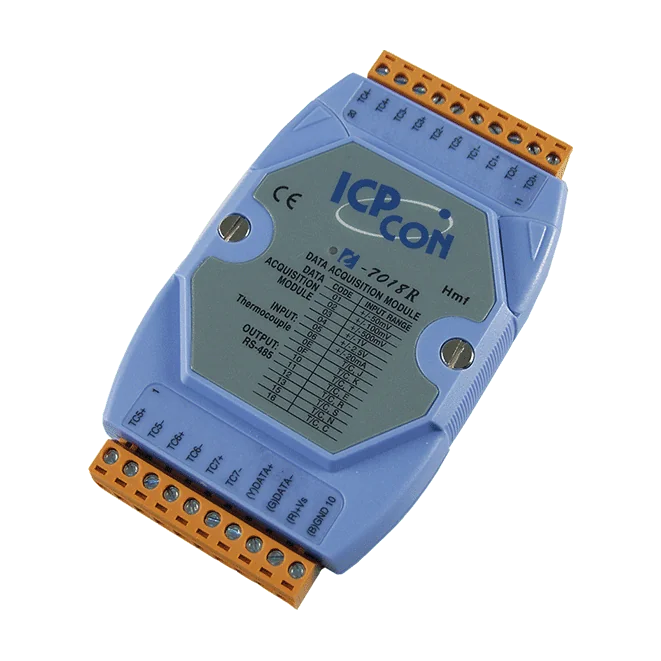

De I-7018R CR is een 8-kanaals analoog ingangsmodule uit het I-7000 remote I/O-assortiment. Het heeft acht differentiële ingangen die per kanaal geconfigureerd kunnen worden voor spannings-, stroom- of thermokoppelsignalen, zodat één unit een gemengde set sensoren op een RS-485-netwerk kan bedienen.Engineers zullen de hoogspanningsbeveiliging van de ingangen waarderen. De overspanningsbeveiliging is gespecificeerd op 240 Vrms en de gemeenschappelijke spanningsbeveiliging op 200 VDC; er is ook overstroombeveiliging aanwezig. Detectie van een open draad is beschikbaar voor thermokoppelkanalen en kan softwarematig worden geselecteerd, wat helpt bij het opsporen van onderbroken sensorleidingen. De isolatie binnen de module is gespecificeerd op 3000 VDC.Deze variant met blauwe kap communiceert via het DCON-protocol over één RS-485-poort met 1200 tot 115200 bps. Wanneer Modbus RTU-ondersteuning nodig is, is de M-7018R-familie het alternatief. De module wordt op een DIN-rail gemonteerd en is gespecificeerd voor bedrijf bij -25 tot +75 °C.ToepassingenGebouwautomatiseringFabrieksautomatiseringMachineautomatiseringRemote onderhoudRemote diagnoseTestapparatuur

De M-7018R-G is een RS-485 analoge ingangsmodule met acht differentiële kanalen voor thermokoppel-, spannings- en stroommeting. Hij is geschikt voor engineers die temperatuursensoren willen uitlezen en processignalen willen verwerken op een netwerkbare DIN-railmodule, met softwarematige keuze tussen Modbus RTU of DCON.Waarom de M-7018R-G kiezen: De R-variant biedt een hoge ingangsbeveiliging, met overspanningsbestendigheid tot 240 Vrms en beveiliging tegen een gemeenschappelijke spanning van 200 VDC. Open-draaddetectie voor thermokoppelkanalen is softwarematig instelbaar, wat helpt bij het opsporen van onderbroken sensorbedrading. De uitvoering met grijze kap is de bestelopties die in deze vermelding wordt behandeld.Kanalen zijn afzonderlijk configureerbaar. De module biedt 3000 VDC isolatie tussen interne circuits, 4 kV ESD-bescherming op elke klem en een ingebouwde dubbele watchdog voor bewaking van module en communicatie. Hij is ontworpen voor bedrijf van -25 ~ +75 °C.ToepassingenGebouwautomatiseringFabrieksautomatiseringMachineautomatiseringAfstandsonderhoudExterne diagnoseTestapparatuur

M-7018-16-G CR is een differentiële analoge ingangsmodule met 16 kanalen, bedoeld voor ingenieurs die thermokoppel-, spannings- en stroomsignalen willen inlezen via een RS-485-netwerk. Elk kanaal kan worden ingesteld op een bereik van ±15 mV tot ±2,5 V, of op stroomingang van 0 tot +20 mA, +4 tot +20 mA of ±20 mA. Tien thermokoppeltypen worden ondersteund, waaronder J, K, T, E, R, S, B, N en C.De module is geschikt voor meettaken waarbij foutdetectie per kanaal belangrijk is. Open-draaddetectie is beschikbaar voor thermokoppelingangen en de module verdraagt overspanning tot ±30 VDC. Bescherming tegen elektrostatische ontlading en isolatie tussen de module en de omgeving maken haar geschikt voor veeleisende installaties. De ingebouwde dubbele watchdog, die zowel de module als de communicatie bewaakt, ondersteunt betrouwbaar onbemand bedrijf.Deze variant met grijze behuizing communiceert via één RS-485-poort met DCON of Modbus RTU, met selecteerbare baudrates van 1200 tot 115200 bps. De module wordt op een DIN-rail gemonteerd en werkt op een voeding van +10 tot +30 VDC met bescherming tegen omgekeerde polariteit.ToepassingenGebouwautomatiseringFabrieksautomatiseringMachineautomatiseringOnderhoud op afstandDiagnose op afstandTestapparatuur
