ISaGRAF PAC's

De I-7188EG CR is een programmeerbare automatiseringscontroller in palmformaat die een 80188-processor van 40 MHz combineert met ingebouwde ISaGRAF Ver.3 SoftLogic. Regellogica kan daardoor volgens IEC 61131-3 worden geschreven en direct op het apparaat worden uitgevoerd. Hij is geschikt voor compacte regeltaken waarbij zowel een klein formaat als Ethernetconnectiviteit nodig zijn.De communicatie verloopt via één 10Base-T RJ-45 Ethernetpoort, één RS-232-poort en één RS-485-poort, met seriële snelheden tot 115200 bps. De controller ondersteunt Modbus RTU/ASCII-masterbedrijf en Modbus RTU- en Modbus TCP/IP-slavebedrijf, en bevat DCON-, Fbus- en Ebus-opties naast een gebruikersgedefinieerd protocol. Wanneer meer seriële poorten of I/O nodig zijn, kan een X-Board-uitbreidingskaart worden geplaatst.Deze bestelcode is de standaarduitvoering zonder de 5-cijferige 7-segment LED-display die wordt aangeboden op de I-7188EGD. Het apparaat wordt op een DIN-rail gemonteerd, neemt 2,0 W af van een voeding van +10 tot 30 VDC en is geschikt voor bedrijf van -25 tot +75 °C.ToepassingenIngebedde regellogica geschreven in IEC 61131-3 met ISaGRAFModbus-communicatie tussen Ethernet-hosts en seriële RTU-apparaten

De I-7188EGD is een programmeerbare automatiseringscontroller van handpalmformaat die draait op de ingebedde ISaGRAF Ver.3 SoftLogic, programmeerbaar volgens IEC 61131-3. Hij is gebouwd rond een 80188-CPU die op 40 MHz draait onder het besturingssysteem MiniOS7, en biedt engineers Ethernet-connectiviteit naast seriële communicatie in een compacte DIN-railbehuizing.In vergelijking met de standaard I-7188EG voegt deze variant een 5-cijferig 7-segment LED-display toe, dat statusinformatie direct op het apparaat toont. Verder delen de twee dezelfde kernfuncties, waaronder de enkele 10Base-T Ethernet-poort, één RS-232-poort en één RS-485-poort.Uitbreiding is mogelijk met een X-Board I/O-uitbreidingskaart, waarmee COM-poorten, I/O of geheugen kunnen worden toegevoegd.ISaGRAF kan niet draaien op 64-bit Windows 7- of 8-pc's; Win-GRAF wordt voor deze systemen als alternatief aanbevolen.

De I-7188XG CR is een compacte programmeerbare automatiseringscontroller die ingebedde ISaGRAF Ver.3 SoftLogic volgens IEC 61131-3 uitvoert, waardoor hij een praktische keuze is voor lokale regellogica in een klein DIN-rail-formaat. Hij combineert een 80188 CPU van 40 MHz met MiniOS7 en twee seriële poorten voor het aansluiten van veldapparatuur.Er zijn twee seriële poorten aanwezig, één RS-232/RS-485 en één RS-485, beide niet-geïsoleerd en geschikt voor maximaal 115200 bps. Modbus RTU/ASCII master- en Modbus RTU slave-functies worden ondersteund, naast DCON, door de gebruiker gedefinieerde protocollen en remote I/O via DCON of Modbus RTU. Optioneel kan een X-Board worden geplaatst om COM-poorten, I/O of geheugen toe te voegen.Deze variant heeft geen 5-cijferig 7-segment LED-display; deze functie is te vinden op de I-7188XGD. Let op: ISaGRAF kan niet draaien op 64-bit Windows 7- of 8-pc's, in dat geval is Win-GRAF de geschikte programmeeromgeving.ToepassingenZelfstandige IEC 61131-3 regellogica in compacte kastenSeriële Modbus RTU/ASCII master-polling van veldapparatuurSeriële apparaatgateways en lokale I/O op DIN-railpanelen

De I-7188XGD is een compacte programmeerbare automatiseringscontroller die IEC 61131-3-logica uitvoert via ingebouwde ISaGRAF Ver.3 SoftLogic op een 40 MHz 80188-CPU onder MiniOS7. Hij is geschikt voor engineers die seriële apparaatbesturing en lokale logica nodig hebben in een klein formaat op een DIN-rail.Twee seriële poorten, RS-232/RS-485 en RS-485, ondersteunen Modbus RTU/ASCII master- en Modbus RTU slave-werking, naast DCON- en door de gebruiker gedefinieerde protocollen. De I-7188XGD voegt een 5-cijferig 7-segment LED-display toe aan de basis I-7188XG, handig om statuswaarden direct op het apparaat zelf weer te geven. Een X-Board-uitbreidingsoptie kan COM-poorten, I/O of geheugen toevoegen als de standaardconfiguratie niet voldoende is.Let op: ISaGRAF kan niet draaien op 64-bit Windows 7- of 8-pc's. Waar dit van toepassing is, is Win-GRAF de geschikte ontwikkelomgeving.ToepassingenBesturing van seriële apparaten via RS-232/RS-485-netwerkenModbus RTU master- of slave-communicatieLokale logicabesturing in DIN-rail schakelkasten

iP-8417 CR is een programmeerbare automatiseringscontroller met vier sleuven uit de iPAC-8000-serie. Hij draait embedded ISaGRAF Ver.3 SoftLogic volgens IEC 61131-3 op een 80186-CPU van 80 MHz, onder het besturingssysteem MiniOS7. Hij is geschikt voor engineers die IEC 61131-3-besturingslogica willen inzetten op een DIN-railcontroller met lokale I/O-uitbreiding en meerdere seriële verbindingen.Het toestel biedt vier hot-swap sleuven voor seriële I/O-modules met hoog profiel van de I-87K-serie. Vier seriële poorten (RS-232/485) maken verbinding met veldapparaten en netwerken mogelijk. Remote I/O wordt ook ondersteund via RS-485-modules uit de I-7000-serie, en via RU-87Pn- of I-87Kn-uitbreidingseenheden.Gegevensbehoud wordt verzorgd door 512 KB SRAM met batterijbuffer, en elke controller heeft een 64-bit hardwarematig serienummer. De redundante voedingsingangen accepteren +10 ~ 30 VDC. Dit is de RoHS-versie die onder de bestelcode CR wordt vermeld. ISaGRAF kan niet draaien op 64-bit Windows 7/8-pc's, dus controleer de programmeerwerkplek vóór de inbedrijfstelling.ToepassingenGedistribueerde besturing met IEC 61131-3-logica via ISaGRAFRemote I/O-netwerken met RS-485-modules van de I-7000-serieSeriële dataverzameling en besturing met I-87K-uitbreidingsmodules

De iP-8447 CR is een programmeerbare automatiseringscontroller met 4 slots die embedded ISaGRAF Ver.3 SoftLogic draait, geprogrammeerd volgens IEC 61131-3, op een 80186 CPU van 80 MHz onder MiniOS7. Hij is geschikt voor engineers die een PLC-achtige controller willen die hogeprestatie parallelle I/O-modules (I-8K) of seriële I/O-modules (I-87K) rechtstreeks in zijn hot-swap slots kan huisvesten, of die remote I/O via RS-485 kan aansturen.De connectiviteit is opgebouwd rond twee 10/100 Base-TX Ethernet-poorten en vier seriële poorten (twee RS-232, één RS-485 met 3000 VDC isolatie en één omschakelbare RS-232/RS-485). De controller ondersteunt een breed scala aan protocollen, waaronder Modbus TCP/IP Slave, Modbus RTU/ASCII Master, DCON, UDP, TCP Client, CAN/CANopen en FTP Client. Data wordt opgeslagen in 512 KB batterijgebufferd SRAM, en elke unit heeft een 64-bit hardware serienummer.Let op: ISaGRAF kan niet draaien op 64-bit Windows 7- of 8-pc's. Waar een 64-bit Windows 7- of 8-werkstation wordt gebruikt, is Win-GRAF de geschikte programmeeromgeving.

iP-8817 CR is een programmeerbare automatiseringscontroller met 8 slots, die embedded ISaGRAF Ver.3 SoftLogic volgens IEC 61131-3 uitvoert op een 80186-CPU met een kloksnelheid van 80 MHz onder MiniOS7. Hij is geschikt voor ingenieurs die PLC-achtige besturingslogica nodig hebben, met een rek van hot-swappable seriële I/O-modules in één unit.De acht slots accepteren high profile I-87K seriële I/O-modules, en de I-8K-serie wordt eveneens vermeld als ondersteund I/O-type. Vier seriële poorten (twee RS-232, één geïsoleerde RS-485 en één omschakelbare RS-232/RS-485) laten de controller communiceren met veldapparaten, terwijl RS-485 remote I/O-modules uit de I-7000-serie en uitbreidingsunits (RU-87Pn of I-87Kn) het systeem verder uitbreiden.Batterijgebufferd SRAM behoudt gegevens bij spanningsuitval, en de unit beschikt over een 64-bit hardwareserienummer, een realtimeklok, een watchdogtimer en redundante voedingsingangen. Let op: ISaGRAF kan niet draaien op 64-bit Windows 7- of 8-pc's; Win-GRAF wordt voor die systemen als alternatief aanbevolen.ToepassingenIndustriële besturing met IEC 61131-3-logica in ISaGRAFGedistribueerde I/O met RS-485 remote I/O-modules (I-7000-serie)Uitbreiding van seriële I/O met I-87K-modules via RU-87Pn- of I-87Kn-uitbreidingsunits

De iP-8847 CR is een op ISaGRAF gebaseerde Ethernet-PAC met 8 slots, bedoeld voor engineers die IEC 61131-3-besturingslogica nodig hebben, uitgevoerd op een 80186-CPU van 80 MHz onder MiniOS7. De ingebouwde ISaGRAF Ver.3 SoftLogic verzorgt de programmering, terwijl de acht hot-swap-slots hoogprofiel I-87K-seriële I/O-modules accepteren voor systeemuitbreiding.Voor communicatie zijn er twee 10/100 Base-TX Ethernet-poorten, vier seriële poorten (RS-232/RS-485) en een uitgebreide set protocollen, waaronder Modbus TCP/IP, Modbus RTU, DCON, CAN/CANopen en UDP/TCP client- en serverfuncties. Batterijgebufferd SRAM behoudt gegevens bij stroomuitval, en redundante voedingsingangen ondersteunen ontwerpen met een hogere beschikbaarheid.De bestelcode draagt de RoHS-aanduiding die in de brontekst van het productbeschrijving is vermeld. Montage-opties zijn DIN-rail of wandmontage, met een bedrijfstemperatuurbereik van -25 ~ +75°C.ToepassingenMachine- en procesbesturing met IEC 61131-3-logicaGedistribueerde I/O met I-87K-seriële modules en RS-485 remote I/OIntegratie van seriële apparaten via RS-232/RS-485 en Modbus-netwerken

ISaGRAF-gebaseerde handzame seriële/Ethernet PAC met 80186-80 CPU, MiniOS7.

ISaGRAF-gebaseerde uPAC-7186 met 80186-80 CPU, MiniOS7 en 7-segment LED-display.

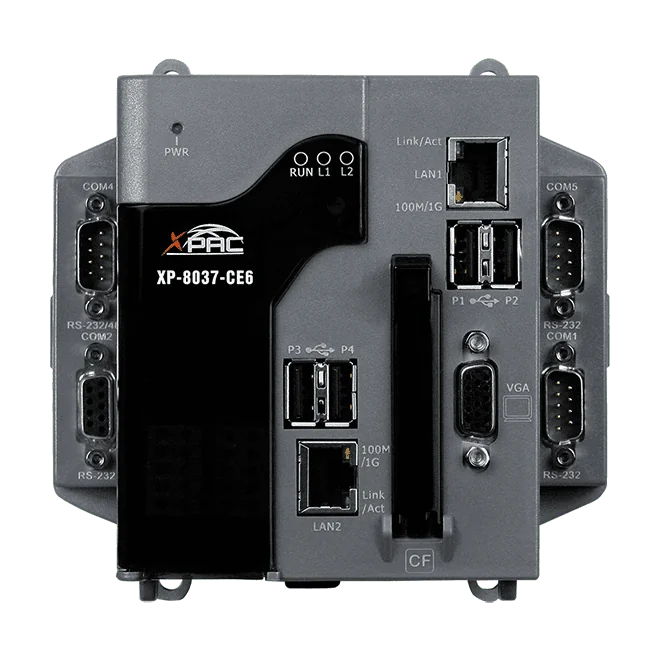

De XP-8037-CE6 is een zero-slot programmeerbare automatiseringscontroller die een IEC 61131-3 soft PLC combineert met een volwaardig Windows CE 6.0-platform. Dankzij de 1,0 GHz dual-core x86-processor en 2 GB DDR3 SDRAM kunnen engineers Embedded ISaGRAF Ver.3-regellogica naast andere pc-gebaseerde regelsoftware op één apparaat draaien.Omdat de XP-8037-CE6 geen I/O-slots heeft, is hij geschikt voor projecten die vertrouwen op Ethernet-, seriële en USB-connectiviteit, of die lokale beeldweergave via de VGA-poort nodig hebben. De ondersteuning voor Modbus RTU/TCP als master en slave, de dubbele watchdog-timer en de harde realtime-capaciteit maken hem een praktische keuze voor supervisory- en regeltaken die deterministisch gedrag vereisen.De ISaGRAF-werkomgeving biedt standaard PLC-talen (LD, FBD, SFC, ST, IL) en stroomdiagramprogrammering, met online debugging, monitoring en offline simulatie. Met de eLogger HMI-optie kunnen de operatorinterface en de regellogica op dezelfde PAC draaien.ToepassingenHMI en regellogica in dezelfde PAC uitvoeren met eLogger HMIBewegingsregeling met de modules I-8094F, I-8094 of I-8092FIndustriële regeling met IEC 61131-3-programmering in ISaGRAF

De XP-8137-CE6 is een programmeerbare automatiseringscontroller die IEC 61131-3-besturingslogica combineert met een Windows CE 6.0-platform. De 1,0 GHz dual-core x86-CPU, 2 GB DDR3 SDRAM en 32 GB flash bieden engineers ruimte voor besturing, gegevensverwerking en visualisatie in één apparaat.Besturingsprogramma's worden geschreven in Embedded ISaGRAF Ver.3 met de standaard IEC 61131-3-talen. De eLogger HMI draait naast de besturingslogica in dezelfde unit, zodat bedieningsschermen geen aparte panel-pc nodig hebben. De enkele slot accepteert I/O-modules van de I-8K- of I-87K-serie, en de controller ondersteunt Modbus RTU/TCP master- en slavecommunicatie.De connectiviteit omvat VGA-uitgang, twee 10/100/1000 Base-TX Ethernet-poorten, vier RS-232/RS-485 seriële poorten en vier USB 2.0-poorten. Redundante voedingsingangen van +10 ~ 30 VDC en een dubbele watchdog-timer ondersteunen betrouwbare installaties, en het apparaat is te monteren op DIN-rail of wand.ToepassingenMachine- en procesbesturing geprogrammeerd volgens IEC 61131-3Gecombineerde besturing en HMI op één PACBewegingsbesturing met I-8094F/8094/8092F-modulesGedistribueerde I/O-uitbreiding met I-8K- en I-87K-modules

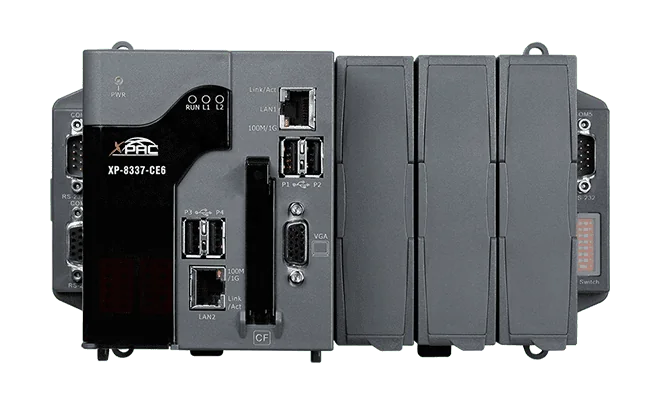

De XP-8337-CE6 combineert een 1,0 GHz dual-core x86-processor met Windows CE 6.0 en een ingebouwde ISaGRAF Ver.3 soft-logic-engine. Hij is geschikt voor ingenieurs die PLC-achtige regeling met IEC 61131-3-talen willen, met de optie om op hetzelfde platform ook pc-gebaseerde regelsoftware te draaien.Drie uitbreidingssleuven accepteren high-profile I-8K parallelle I/O-modules of I-87K seriële I/O-modules. Het apparaat heeft twee RJ-45 10/100/1000 Base-TX Ethernet-poorten, vier USB 2.0-poorten, een VGA-uitgang en een combinatie van RS-232- en RS-485-seriële poorten, zodat lokale I/O, externe apparaten en een display in één regelaar geïntegreerd kunnen worden.Modbus RTU/TCP master en slave, met DCON, CANopen master en HART-opties in de protocolsetOndersteuning voor de eLogger HMI, zodat HMI en regellogica in dezelfde PAC kunnen draaienBewegingsregeling bij gebruik met de I-8094F-, I-8094- of I-8092F-modulesHet 2 GB DDR3 SDRAM, 32 GB Flash en 8 GB CF-kaartgeheugen bieden ruim voldoende ruimte voor applicatiecode, datalogging en runtime-behoeften. Redundante voedingsingangen, een dubbele watchdog-timer en een realtimeklok ondersteunen betrouwbaar bedrijf in veeleisende installaties.ToepassingenIndustriële regeling met PLC-programmering volgens IEC 61131-3Gecombineerde HMI en regellogica in één PAC via eLogger HMIBewegingsregeling met I-8094F-, I-8094- of I-8092F-modulesMachineregeling met gemengde parallelle en seriële I/O-uitbreiding

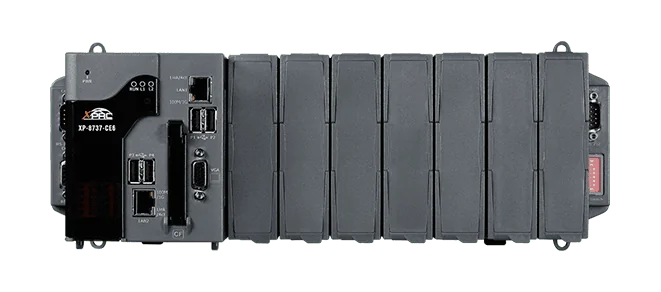

XP-8737-CE6 is een programmeerbare automatiseringscontroller met zeven sleuven, gebaseerd op een 1,0 GHz dual-core x86-CPU en Windows CE 6.0. Hij draait Embedded ISaGRAF Ver.3 softlogica, zodat ingenieurs regeltoepassingen kunnen programmeren in de IEC 61131-3-talen op een Windows-gebaseerd platform. Daarnaast kan hij pc-gebaseerde regelsoftware naast deze logica uitvoeren.De zeven sleuven accepteren hoogwaardige parallelle I-8K-modules of seriële I-87K-modules, zodat de controller kan worden afgestemd op het aantal I/O-punten van de toepassing. Modbus RTU en Modbus TCP zijn beschikbaar in zowel de master- als de slaverol, en met de eLogger HMI-optie kunnen bedieningsschermen op dezelfde controller draaien als de regellogica. Motion control wordt ondersteund met de modules I-8094F, I-8094 en I-8092F.Kies dit model wanneer u een Windows CE-controller nodig heeft met een ruime keuze aan I/O- en communicatiepoorten, een redundante 24 VDC-voeding en hard real-time gedrag. De kunststof behuizing, te monteren op DIN-rail of wand, past bij installaties in schakelkasten met een bedrijfsbereik van -25 ~ +75 °C.ToepassingenMotion control met de modules I-8094F, I-8094 of I-8092FHMI en regellogica op dezelfde PAC uitvoeren met eLogger HMIPc-gebaseerde regeling met ISaGRAF en Windows-software zoals Visual Basic .NET en Visual C#
