M-7018-16-G 16-kanaals thermokoppelingang, DCON en Modbus RTU
Differentiële analoge ingangsmodule met 16 kanalen voor thermokoppel-, spannings- en stroomsignalen, met RS-485-communicatie via DCON of Modbus RTU. Versie met grijze behuizing.
- 16 differentiële analoge ingangen voor spannings-, stroom- en thermokoppelsignalen
- Thermokoppeltypen J, K, T, E, R, S, B, N en C, met open-draaddetectie per kanaal
- Spanningsbereiken van ±15 mV tot ±2,5 V en stroombereiken van 0 tot +20 mA, +4 tot +20 mA en ±20 mA
- Overspanningsbescherming van ±30 VDC en 3000 VDC interne isolatie tussen de modules
- Ingebouwde dubbele watchdog voor de module en communicatie, met instelbare CJC-offset
- 1 x RS-485-poort met ondersteuning voor DCON en Modbus RTU, 1200 tot 115200 bps
€ 324,00 per stuk
| 1-9 st. | € 324,00 | |
|---|---|---|
| 10-30 st. | € 308,00 | −5 % |
| 31+ st. | € 292,00 | −10 % |
Productinformatie "M-7018-16-G 16-kanaals thermokoppelingang, DCON en Modbus RTU"
M-7018-16-G CR is een differentiële analoge ingangsmodule met 16 kanalen, bedoeld voor ingenieurs die thermokoppel-, spannings- en stroomsignalen willen inlezen via een RS-485-netwerk. Elk kanaal kan worden ingesteld op een bereik van ±15 mV tot ±2,5 V, of op stroomingang van 0 tot +20 mA, +4 tot +20 mA of ±20 mA. Tien thermokoppeltypen worden ondersteund, waaronder J, K, T, E, R, S, B, N en C.
De module is geschikt voor meettaken waarbij foutdetectie per kanaal belangrijk is. Open-draaddetectie is beschikbaar voor thermokoppelingangen en de module verdraagt overspanning tot ±30 VDC. Bescherming tegen elektrostatische ontlading en isolatie tussen de module en de omgeving maken haar geschikt voor veeleisende installaties. De ingebouwde dubbele watchdog, die zowel de module als de communicatie bewaakt, ondersteunt betrouwbaar onbemand bedrijf.
Deze variant met grijze behuizing communiceert via één RS-485-poort met DCON of Modbus RTU, met selecteerbare baudrates van 1200 tot 115200 bps. De module wordt op een DIN-rail gemonteerd en werkt op een voeding van +10 tot +30 VDC met bescherming tegen omgekeerde polariteit.
Toepassingen
- Gebouwautomatisering
- Fabrieksautomatisering
- Machineautomatisering
- Onderhoud op afstand
- Diagnose op afstand
- Testapparatuur
| Analoge ingangen: | 16 |
|---|---|
| Bedrijfstemperatuur: | -25 ~ +75 °C |
| Behuizing: | Grijze kap |
| Isolatie: | 3000 VDC |
| Montage: | DIN-rail |
| Poorten: | 1 |
| Producttype: | Module analoge ingang |
| Voedingsingang: | +10 ~ +30 VDC |
| Interface: | RS-485 |
| Protocol: | DCON, Modbus RTU |
Specificaties
| CPU-module | |
|---|---|
| Watchdog-timer | Module, communicatie (programmeerbaar) |
| Isolatie | |
| Intra-modulaire isolatie | 3000 VDC |
| EMS-bescherming | |
| EFT (IEC 61000-4-4) | ±4 kV voor voedingslijn |
| ESD (IEC 61000-4-2) | ±4 kV contact per klem |
| Surge (IEC 61000-4-5) | ±2 kV voor voedingslijn |
| LED-indicatoren | |
| Status | 1 x Voeding en communicatie |
| Analoge ingang | |
| Kanalen | 16 differentieel |
| Type | Spanning Stroom Thermokoppel |
| Sensortype | Thermokoppel: J, K, T, E, R, S, B, N, C |
| Bereik | Spanning: ±15 mV, ±50 mV, ±100 mV, ±500 mV, ±1 V, ±2,5 V Stroom: ±20 mA, 0 ~ +20 mA, +4 ~ +20 mA (vereist een optionele externe weerstand van 125 Ω) |
| Resolutie | 16-bit |
| Nauwkeurigheid | ±0,1% van FSR |
| Bemonsteringssnelheid | 10 Hz (totaal) |
| Ingangsimpedantie | > 400 kΩ |
| Bescherming tegen gemeenschappelijke spanning | 25 VDC |
| Overspanningsbeveiliging | ±30 VDC |
| Detectie van open draad | Alleen voor thermokoppel |
| COM-poorten | |
| Poorten | 1 x RS-485 |
| Baudrate | 1200 ~ 115200 bps |
| Dataformaat | (N, 8, 1), (N, 8, 2), (E, 8, 1), or (O, 8, 1) |
| Protocol | Modbus RTU, DCON |
| Voeding | |
| Bescherming tegen omgekeerde polariteit | Ja |
| Ingangsbereik | +10 ~ +30 VDC |
| Verbruik | 0.5 W |
| Mechanisch | |
| Afmetingen (mm) | 76 x 120 x 42 (W x L x H) |
| Installatie | DIN-railmontage |
| Omgeving | |
| Bedrijfstemperatuur | -25 ~ +75 °C |
| Opslagtemperatuur | -40 ~ +85 °C |
| Luchtvochtigheid | 10 ~ 95% RH, niet-condenserend |
Specificaties zoals gepubliceerd door de fabrikant. Wijzigingen voorbehouden.
Downloads
Aanmelden
Accessoires
2AB125R is een DIP-weerstand van 125 ohm met een nauwe tolerantie van 0,1% en een vermogensclassificatie van 1/4 W. De metaalfilmconstructie geeft een temperatuurcoëfficiënt van 50 ppm/℃, wat geschikt is voor schakelingen waarbij een stabiele, goed gedefinieerde weerstandswaarde belangrijk is.Ontwerpers kiezen dit type doorgaans wanneer een nauwkeurige vaste waarde nodig is op een printplaat met DIP-formaat, en de RoHS-certificering is relevant waar conforme componenten worden voorgeschreven.Weerstand: 125 ohmTolerantie: 0,1%Vermogensclassificatie: 1/4 WTemperatuurcoëfficiënt: 50 ppm/℃
Vergelijkbare producten
De M-7018-G CR is een DIN-railmodule voor externe I/O die acht differentiële analoge kanalen verwerkt en op dezelfde hardware spannings-, stroom- of thermokoppelsignalen accepteert. De metingen worden via één RS-485-poort verzonden, waardoor de module geschikt is voor gedistribueerde meting in kasten en over machines heen waar al een seriële netwerkverbinding aanwezig is.Elk kanaal ondersteunt een breed scala aan thermokoppeltypen (J, K, T, E, R, S, B, N en C) en diverse spannings- en stroombereiken, met een resolutie van 16 bit. Galvanische scheiding van 3000 VDC tussen de kanalen onderling en tussen de module en de bus, samen met 4 kV ESD-bescherming op elke aansluiting, zorgt ervoor dat het apparaat bestand is tegen elektrisch ruisrijke industriële omgevingen.Modbus RTU en DCON zijn softwmatig selecteerbaar, en de module beschikt over een programmeerbare watchdog voor de bewaking van module en communicatie. Typische toepassingen zijn onder meer:GebouwautomatiseringFabrieks- en machineautomatiseringExterne onderhoud en diagnoseTestapparatuurToepassingenGebouwautomatiseringFabriekautomatiseringMachineautomatiseringExterne onderhoudExterne diagnoseTestapparatuur
De M-7018R-G is een RS-485 analoge ingangsmodule met acht differentiële kanalen voor thermokoppel-, spannings- en stroommeting. Hij is geschikt voor engineers die temperatuursensoren willen uitlezen en processignalen willen verwerken op een netwerkbare DIN-railmodule, met softwarematige keuze tussen Modbus RTU of DCON.Waarom de M-7018R-G kiezen: De R-variant biedt een hoge ingangsbeveiliging, met overspanningsbestendigheid tot 240 Vrms en beveiliging tegen een gemeenschappelijke spanning van 200 VDC. Open-draaddetectie voor thermokoppelkanalen is softwarematig instelbaar, wat helpt bij het opsporen van onderbroken sensorbedrading. De uitvoering met grijze kap is de bestelopties die in deze vermelding wordt behandeld.Kanalen zijn afzonderlijk configureerbaar. De module biedt 3000 VDC isolatie tussen interne circuits, 4 kV ESD-bescherming op elke klem en een ingebouwde dubbele watchdog voor bewaking van module en communicatie. Hij is ontworpen voor bedrijf van -25 ~ +75 °C.ToepassingenGebouwautomatiseringFabrieksautomatiseringMachineautomatiseringAfstandsonderhoudExterne diagnoseTestapparatuur
10-kanaals thermokoppelingangsmodule met DCON- en Modbus-protocollen (grijze behuizing). Inclusief DB-1820 dochterbord en kunststof DIN-rail (4PAPP-006-G).

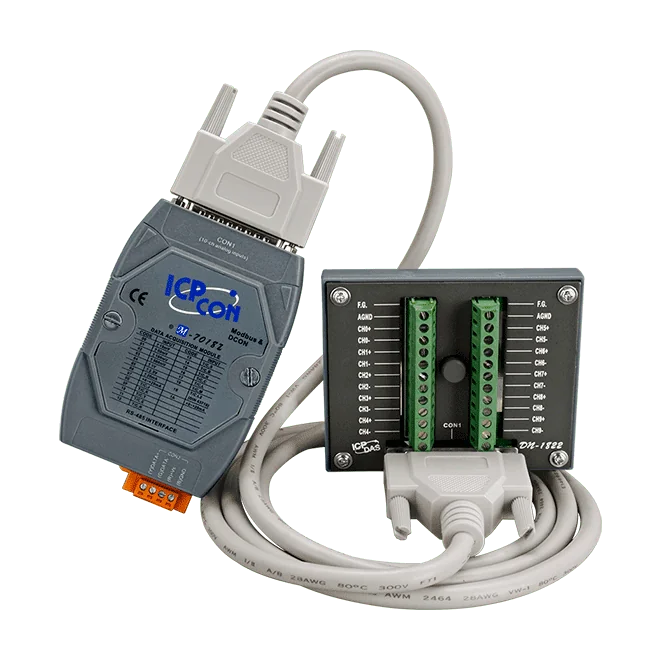

10-kan thermokoppelingangsmodule met DCON- en Modbus-protocollen (grijze kap). Inclusief DN-1822 daughterboard, CA-252518D-1 kabel van 1,8 m en kunststof DIN-rail (4PAPP-006-G).
