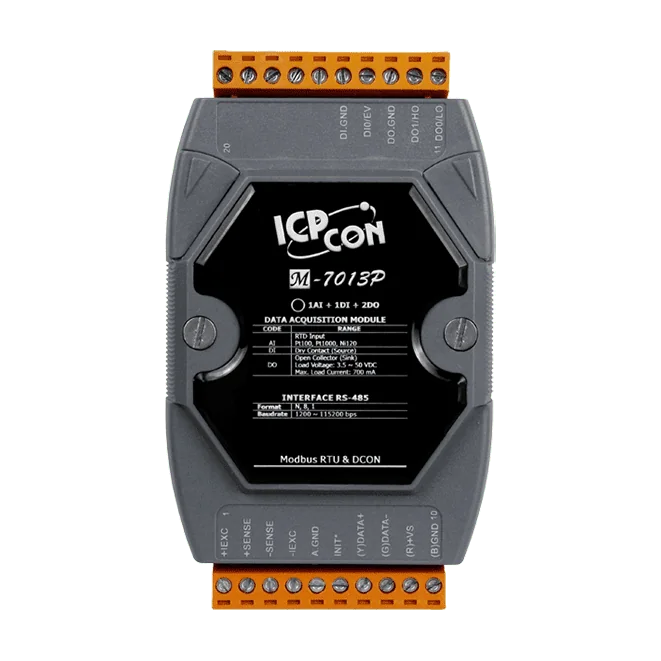

M-7013P-G RTD-ingangsmodule met 1-kanaals DI en 2-kanaals DO, Modbus RTU en DCON

De I-7013 CR is een eenkanaals RTD-ingangsmodule voor het direct meten van temperatuur met Pt100-, Pt1000- en Ni120-sensoren. Het ondersteunt sensoraansluitingen met 2, 3 en 4 draden, en eliminatie van de leidingweerstand is beschikbaar voor 3- en 4-draads bedrading, wat helpt meetfouten door kabelweerstand beheersbaar te houden.Elk kanaal biedt een resolutie van 16 bit, een nauwkeurigheid van ±0,05% van FSR en een bemonsteringssnelheid van 10 Hz. Detectie van open draad signaleert defecte sensoraansluitingen, en de module biedt 3000 VDC intermodulaire isolatie tussen de schakelingen.Communicatie verloopt via één RS-485-poort met het DCON-protocol, met baudrates van 1200 tot 115200 bps en selecteerbare dataformaten. De module is ontworpen voor montage op een DIN-rail en werkt op +10 tot +30 VDC binnen een bedrijfsbereik van -25 tot +75 °C.ToepassingenGebouwautomatiseringFabrieksautomatiseringMachineautomatiseringOnderhoud op afstandDiagnose op afstandTestapparatuur

De I-7013D CR is een eenkanaals RTD-ingangsmodule voor het rechtstreeks meten van temperatuur met Pt100-, Pt1000- en Ni120-sensoren. De module ondersteunt 2-, 3- en 4-draads RTD-aansluitingen, en voor 3- en 4-draads bedrading is compensatie van de leidingweerstand beschikbaar. Dit helpt de meetnauwkeurigheid te behouden bij langere sensorkabels.Lokale meetwaarden worden weergegeven op een 5-cijferig 7-segment LED-display, terwijl de RS-485-poort communiceert via het DCON-protocol met 1200 tot 115200 bps. Detectie van een open draad en een ingebouwde dubbele watchdog (module en communicatie) helpen engineers sensorfouten op te sporen en zorgen dat onbemande installaties blijven draaien. Een isolatie van 3000 VDC binnen de module scheidt de ingang van de rest van de module.De module wordt geleverd in een blauwe behuizing en is ontworpen voor montage op een DIN-rail en een voeding van 10 tot 30 VDC met bescherming tegen omgekeerde polariteit. Het bedrijfsbereik is -25 tot +75 °C. De module wordt doorgaans gebruikt in:GebouwautomatiseringFabrieksautomatiseringMachineautomatiseringRemote onderhoud en diagnoseTestapparatuurToepassingenGebouwautomatiseringFabrieksautomatiseringMachineautomatiseringRemote onderhoudRemote diagnoseTestapparatuur

De M-7013PD-G meet de temperatuur van één RTD-sensor en ondersteunt de typen Pt100, Pt1000 en Ni120 met 2-, 3- of 4-draadsaansluitingen. Detectie van een onderbroken draad en compensatie van de leidingweerstand voor 3- en 4-draadsaansluitingen zorgen ervoor dat de meetwaarden betrouwbaar blijven bij lange sensorleidingen.Naast de analoge ingang beschikt de module over één digitale ingang die kan werken als 50 Hz-gebeurteniste­ller en over twee digitale uitgangen die als hoog-/laagalarm kunnen worden gebruikt. De galvanische scheiding binnen de module is gespecificeerd op 3000 VDC.De configuratie gebeurt via software en de module communiceert via een enkele RS-485-poort met Modbus RTU of DCON. Een 5-cijferig 7-segment LED-display en een indicator voor voeding en communicatie ondersteunen lokale statuscontroles. Dit is de variant met grijze behuizing.ToepassingenGebouwautomatiseringFabrieksautomatiseringMachineautomatiseringOnderhoud op afstandDiagnose op afstandTestapparatuur

De M-7011-G (bestelcode M-7011-G CR) is een analoge ingangsmodule met één kanaal uit het M-7000 RS-485 remote I/O-assortiment. Hij accepteert spannings-, stroom- en thermokoppelsignalen, met thermokoppeltypen J, K, T, E, R, S, B, N en C, en zet ze om met een resolutie van 16 bit.Naast het analoge kanaal beschikt de module over één digitale ingang die kan werken als 50 Hz-gebeurteniste?ller en over twee open-collector digitale uitgangen die kunnen worden gebruikt als hoog/laag-alarm. Detectie van een onderbroken draad is opgenomen voor thermokoppelingangen en er is 3000 VDC galvanische scheiding binnen de module aanwezig.De communicatie verloopt via één RS-485-poort met Modbus RTU of DCON, instelbaar via software, bij 1200 ~ 115200 bps. Een ingebouwde dubbele watchdog en een voeding van +10 ~ +30 VDC maken de specificatie compleet.ToepassingenGebouwautomatiseringFabrieksautomatiseringMachineautomatiseringRemote onderhoudRemote diagnoseTestapparatuur
