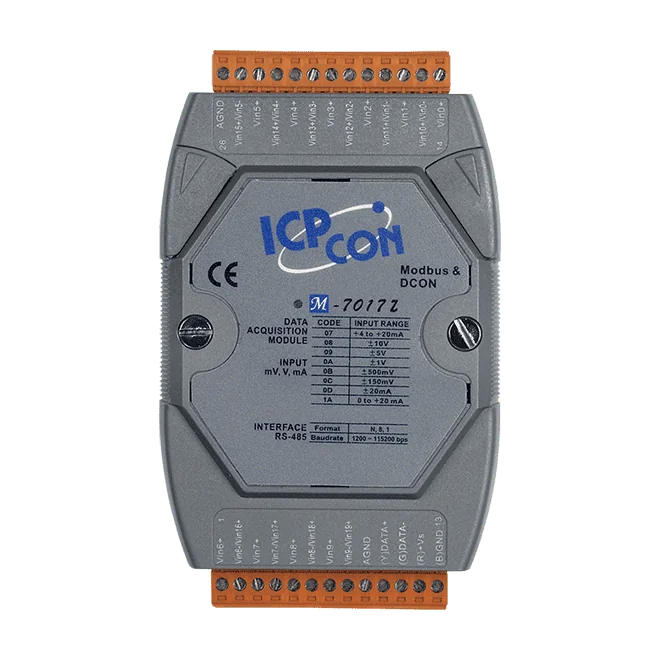

M-7017Z-G 10/20-kanaals analoge ingangsmodule, hoogspanningsbeveiliging, RS-485

De I-7017Z-G is een DIN-railmodule met analoge ingangen voor engineers die spannings- of stroomsignalen willen meten aan een ruisrijke of hoogspanningsingangszijde. Het biedt 10 differentiële of 20 single-ended kanalen; de kanaalmodus wordt in software gekozen. Elk kanaal kan een eigen ingangsbereik krijgen, zodat verschillende signaaltypen op één module kunnen worden aangesloten.Ingangsbeveiliging is een belangrijk sterk punt. De module verdraagt een overspanning van 240 Vrms en een common-mode spanning van ±200 VDC, en beperkt de overstroom tot 50 mA bij 110 VDC. Spannings- en stroomingang worden met een jumper geselecteerd, en per kanaal is open-draadsdetectie beschikbaar voor 4 ~ 20 mA-lussen. De 16-bits omzetter kan in de Normal-modus werken op 10 Hz voor een hogere nauwkeurigheid (±0,1% van FSR) of in de Fast-modus op 60 Hz (±0,5% van FSR).Communicatie verloopt via één RS-485-poort met het DCON-protocol op 1200 ~ 115200 bps (N, 8, 1). De isolatie bedraagt 3000 VDC binnen de module, en de ingebouwde dubbele watchdog bewaakt zowel de module als de communicatie. De voeding is +10 ~ +30 VDC en de module is gespecificeerd voor bedrijf van -25 ~ +75 °C.ToepassingenGebouwautomatiseringFabrieksautomatiseringMachineautomatiseringOnderhoud op afstandDiagnose op afstandTestapparatuur

M-7017-G CR is een RS-485 analoge ingangsmodule met acht differentiële kanalen, die elk zowel spannings- als stroomsignalen kunnen verwerken binnen hetzelfde ingangsbereik. Engineers kunnen het Modbus RTU- of DCON-protocol softwarematig configureren, waardoor de module geschikt is voor gedistribueerde meting in remote I/O-netwerken.De ingangsresolutie bedraagt 16 bit met een nauwkeurigheid van ±0,1% van FSR. De spanningsbereiken lopen van ±150 mV tot ±10 V, en de stroombereiken omvatten ±20 mA, 0 ~ 20 mA en 4 ~ 20 mA. Het bereik 4 ~ 20 mA vereist een optionele externe weerstand van 125 Ω, en voor dit bereik is open draaddetectie beschikbaar. De kanalen zijn geïsoleerd van de module met 3000 VDC en beschermd tegen overspanning van ±120 VDC.De ingebouwde dubbele watchdog bewaakt zowel de module als de communicatie. De module is ontworpen voor montage op een DIN-rail en heeft een voedingsingang van +10 ~ +30 VDC. De uitvoering met grijze behuizing is voorzien van de RoHS-markering.ToepassingenGebouwautomatiseringFabrieksautomatiseringMachineautomatiseringOnderhoud op afstandDiagnose op afstandTestapparatuur

M-7017C-G is een RS-485 I/O-module met acht kanalen, bedoeld voor engineers die alleen stroomsignalen willen uitlezen. Elke differentiële ingang wordt direct gemeten, zodat er geen externe shunt-weerstand op de klemmen hoeft te worden aangesloten. Dat houdt de bedrading en inbedrijfstelling eenvoudig.De module communiceert via Modbus RTU of DCON; het protocol is via de configuratiesoftware instelbaar. De ingangen ondersteunen de bereiken ±20 mA, 0 ~ 20 mA en 4 ~ 20 mA met een resolutie van 16 bit en een nauwkeurigheid van ±0,1% van FSR. Voor 4 ~ 20 mA-lussen is open draaddetectie beschikbaar. De hardwarespecificaties komen overeen met die van de I-7017C.Deze variant met grijze behuizing is de hier aangeboden bestelcode M-7017C-G. Ze is bedoeld voor gebouwautomatisering, fabriek- en machineautomatisering, en voor remote onderhoud, remote diagnose en testapparatuur.ToepassingenGebouwautomatiseringFabriekautomatiseringMachineautomatiseringRemote onderhoudRemote diagnoseTestapparatuur

M-7017R-A5-G is een analoge ingangsmodule met 8 kanalen voor het meten van hoogspanningssignalen op RS-485-netwerken. Elk kanaal is in te stellen op een bereik van ±50 V of ±150 V, waardoor de module geschikt is voor panelen en apparatuur waar standaard laagspanningsingangen niet volstaan.De module biedt een instelbare samplefrequentie, met omschakeling tussen de Normal Mode op 10 Hz en de Fast Mode op 50 Hz. Bescherming is ingebouwd, met ±200 VDC overspannings- en gemeenschappelijke spanningsbescherming en 3000 VDC isolatie binnen de module. De hardware komt overeen met de I-7017R-A5, en de communicatie verloopt via Modbus RTU of DCON, geselecteerd via software.Dit is de variant met grijze behuizing, geleverd onder bestelcode M-7017R-A5-G CR. Hij is bedoeld voor gebouwautomatisering, fabrieksautomatisering en machineautomatisering, evenals voor apparatuur voor remote onderhoud, diagnose en testen.ToepassingenGebouwautomatiseringFabrieksautomatiseringMachineautomatiseringRemote onderhoudRemote diagnoseTestapparatuur
